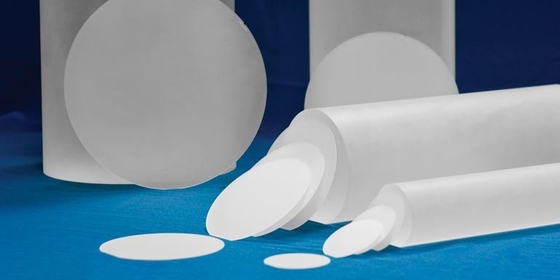

2 inç A-Düzlem Tek Kristal Safir Gofret Yüzeyler Al2O3 monokristal

2 inçlik bir uçak tek kristal safir wafer substratlar Al2O3

2 inç Dia50mm C ekseni Tek Kristal Sapphire Wafer Sapphire Substratlar
Epi - hazır taşıyıcı için 8 inç çaplı 159 mm tek kristal safir vafra
4 inç / 5 inç / 6 inç / 6.125 inç / 8 inç c düzlemli R-eksisi (1-102) (10-10) safir levha, dia200mm safir altüstü, 2-6 inç C-eksisi çift taraflı cilalı safir levha led epi hazır,safir substratları, Al2O3 kristal optik lens, Double Side Polished SSP Surface 8" Sapphire Carrier Wafer C-plane ((0001) en iyi fiyatla,8 inç Dia 159mm Single Crystal Sapphire Wafer For Epi - Ready Carrier

Ürün Tanımı

Safir, yüksek sıcaklığa, termal şoka, su ve kum erozyonuna ve çiziklere dayanıklı kılan benzersiz bir fiziksel, kimyasal ve optik özellik kombinasyonuna sahip bir malzemedir.3μm'den 5μm'e kadar birçok IR uygulaması için üstün bir pencere malzemesidirC düzlemli safir substratları, mavi LED ve lazer diyotları için GaN gibi III-V ve II-VI bileşiklerini yetiştirmek için yaygın olarak kullanılır.R düzlü safir substratları ise mikroelektronik IC uygulamaları için silikonun hetero-epitaksyal çökmesi için kullanılır..

ÖzellikleriEpi - Hazır Taşıyıcı için Sapphire Wafer

• Malzeme: Yüksek saflık > 99,996%, tek kristal Al2O.3
• Boyut: 50,8 mm +/- 0,1 mm
• Kalınlığı: 0,50 mm standart
• Çerez Parametresi: a=4.785 A, c=12.991 A
• yoğunluk: 3.98 g/cm3
• Yönlendirme: A düzlemi (11-20) 0.2 +/- 0.1 derece
• Birincil düz yön: C düzleminde
• Birincil düz uzunluk: 16.0 +/- 1 mm
• Toplam Kalınlık Değişimi: <10 um
• Yay: <10 um
• Warp: <10 um
• Isı Genişleme katsayısı: 6.66 x 10-6/ °C C paralel eksen, 5 x 10-6/°C C'ye dik eksen
• Dielektrik Gücü: 48.000 V/cm (1.200 V/mil)
• Poliş: Tek taraflı poliş Ra < 0,5 nm (AFM), çift boyutlu poliş isteğe göre mevcuttur.

Özellikleri

Tüm yönlendirmeler mevcut, özel yönlendirmeler hoşgeldin
Wafer boyutu 2 ila 6 inç tüm türler için mevcuttur
2 inç için 250um, 4 inç için 300um ve 6 inç için 300um'a kadar ince bir wafer

Başvurular

Al2O3'ten (alüminyum oksit) oluşan 2 inçlik A düzlü tek kristal safir levha substratları, mükemmel mekanik, termal,ve optik özellikleriSafirin A düzlemindeki yönelimi, belirli yarı iletken malzemelerin epitaksiyel büyümesi için özellikle uygundur ve bu da mikroelektronik, fotonik,ve optoelektronik.

Mikroelektronikte, bu substratlar, üstün ısı iletkenliği ve dielektrik dayanıklılığı nedeniyle yüksek frekanslı ve yüksek güçlü elektronik cihazların üretimi için sıklıkla kullanılır.OptoelektronikA düzlemli safir levhalar, kristallerin şeffaflığı ve yüksek sıcaklıklara dirençlerinin çok önemli olduğu LED'ler ve lazer diyotları üretmek için kilit bir malzeme olarak hizmet eder.safir substratları, görünür ve kızılötesi ışık için yüksek iletim oranları nedeniyle optik pencerelerde ve bileşenlerde kullanılırKimyasal inertlikleri ve sertlikleri, dayanıklılığın çok önemli olduğu sert ortamlarda da değerli hale getirir.

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Profesyonel özelleştirilmiş hizmeti zamanında sağlayabilir ve yeni ürün geliştirme ve teknoloji cihazının işbirliğini ve desteğini sağlayabiliriz.

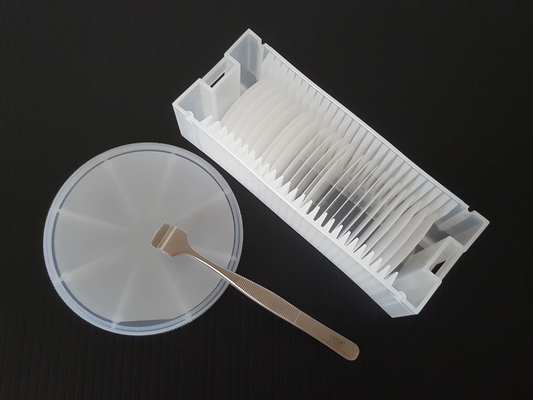

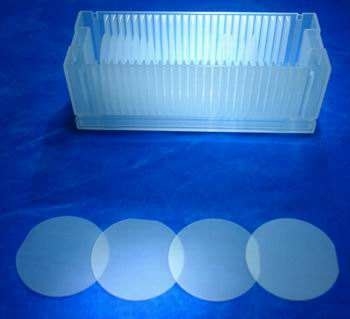

Safir waferlerin ambalajı:

İlgili ürünler: GaAs wafer



Sıkça sorulan sorular:

S: MOQ'unuz nedir?
A: (1) Envanter için, MOQ 10pcs'dir.
(2) Özel ürünler için, MOQ 25pcs'dir.

S: Nakliye yolu ve maliyeti nedir?
A: ((1) DHL, Fedex, EMS vb. kabul ediyoruz.
(2) Kendi ekspres hesabınız varsa, bu harika.Eğer değilse, onları göndermenize yardımcı olabiliriz.
Kargo gerçek ödeme ile uyumludur.

S: Teslimat süresi nedir?
Envanter için: teslimat sipariş verdiğinizden sonra 5 iş günüdür.
Özel ürünler için: teslimat sipariş verdiğinizden sonra 2 veya 3 haftadır.

S: Standart ürünleriniz var mı?
A: stokta standart ürünlerimiz var. 4 inç 0.65mm gibi,0.5mm cilalanmış bir wafer.
S: Nasıl ödeyeceğim?
A:%50depozit, teslimattan önce T/T,
S: İhtiyaçlarıma göre ürünleri özelleştirebilir miyim?
A: Evet, malzeme, özellikleri ve optik kaplama sizin optik için özelleştirebilirsiniz
İhtiyaçlarınıza göre bileşenler.
