8 inç 200 mm 20-60um Lityum Tantalat LT LN İnce Gofretler
LT & LN Gofret
SAW cihazlarının temel prensibi, elektrik sinyallerinden elastik yüzey dalgalarının üretilmesi ve bunların yeniden dönüştürülmesidir.Substrat malzemesi kuvars (SiO2), lityum tantalat (LiTaO3) veya lityum niobat (LiNbO3) gibi bir piezoelektrik kristaldir.Bunlar, büyüme sürecinden sonra bir gofrete tanımlanmış bir oryantasyonla kesilen tek kristal malzemelerdir.NQW, bu gofreti SAW üretimi ve Ar-Ge merkezleri için üretti.Lütfen tipik spesifikasyon gerekliliklerini aşağıda bulabilirsiniz.
LT / LN Malzemesi
LT Lityum Tantalat (LiTaO3), LN Lityum Niobat (LiNbO3)
LT: tipik kesme X112°Y/36°Y/42°Y/48°Y/ Z-kesimi
LN: tipik kesim 128°Y/64°Y /41°Y /Y / Z kesim
SAW/Optik Sınıf, LN Siyah (Pyro-Elektrik Etkisi İçermez)
MgO katkılı LN Gofret
Piezoelektrik Kristal LiTaO3 kristalleri/gofretler
Şartname | Geleneksel | Yüksek Hassasiyet |
Malzemeler | LiTaO3(LT)/ LiNbO3 plakaları | LiTaO3(LT)/LiNbO3 plakaları |
Oryantasyon | X-112°Y,36°Y,42°Y±0.5° | X-112°Y,36°Y,42°Y±0.5° |
Paralel | 30" | 10'' |
Dik | 10' | 5' |
Yüzey kalitesi | 40/20 | 20/10 |
Dalga Cephesi Bozulması |
λ/4@632nm
|
λ/8@632nm
|
Yüzey Düzlüğü |
λ/4@632nm
|
λ/8@632nm
|
Açıklığı Temizle | >%90 | >%90 |
Pah | <0,2×45° | <0,2×45° |
Kalınlık/Çap Toleransı | ±0,1 mm | ±0,1 mm |
Maksimum boyutlar | çap150×50mm | çap150×50mm |
Piezoelektrik Kristal Lityum Tantalat LT LiTaO3 kristalleri
Ürün adı: | Lityum tantalat (LiTaO3) kristal substrat | ||||||||||||||||||||||||
Ürün Açıklaması: | Lityum tantalat (LiTaO3) tek kristal, çok iyi bir elektro-optik, piezoelektrik ve piroelektrik özelliklere sahiptir ve yaygın olarak piroelektrik cihazlarda ve renkli televizyonda kullanılır.Şube kristal şirketi, yüksek kalite ve en rekabetçi fiyat yüksek saflıkta optik sınıf LiTaO3 kristal substrat üretiminde uzmanlaşmıştır. | ||||||||||||||||||||||||
Teknik parametreler: |
|
||||||||||||||||||||||||
|
Şartname
Oryantasyon |
36°Y-kesim±0,2° | 42°Y-kesim±0,2° | X kesim±0,2° | |
Çap | 100±0.3mm , | |||
1. Daire | 32±2mX eksenine dik±0,2° | 32±2mm, 112°Y±0,2°'ye dik | ||
2. Daire | 10±2mm CW270°1. OF'den itibaren | 1. OF'den itibaren 10±2mm CW315° | 10±2mm CW315° Veya 270°1. OF'den | |
Kalınlık | 200~250±25um,300-350±25um,500±25um veya özelleştirilmiş | |||
Ön yüzey | "+",Ra<1nm, | |||
Arka yüzey | GC#1000, GC#2000 Alıştırıldı | |||
YBD | <1um, at5x5mm bölge | |||
YAY | ≤25um |

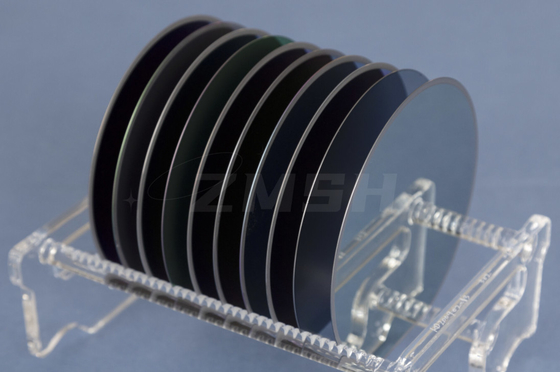

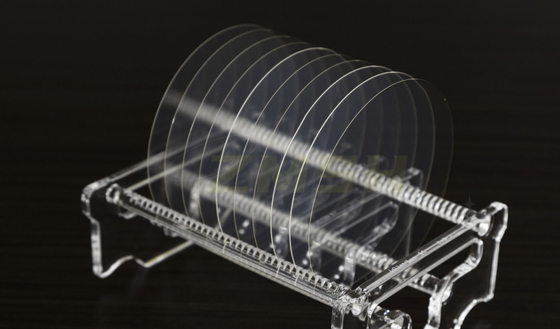

Ürün teşhiri
SSS
S. Gofret veya külçe stokunuz var mı?
evet, 3 inç, 4 inç ortak boyuttaki alt tabakalar gibi gofretler de stoklarımızda.
S. Şirketiniz nerede bulunuyor?
Şanghay, Çin'de bulunan firmamız.fabrika wuxi şehrinde.
S. Ürünleri almak ne kadar sürer?
Genellikle işlenmesi ve ardından teslim edilmesi 1~4 hafta sürer.
Ürünlerin miktarına ve boyutuna bağlıdır.
S: ödeme süresi ve teslimat nasıl olur?
FOB tarafından teslim edilmeden önce T/T %50 depozito ve sol kısım.
