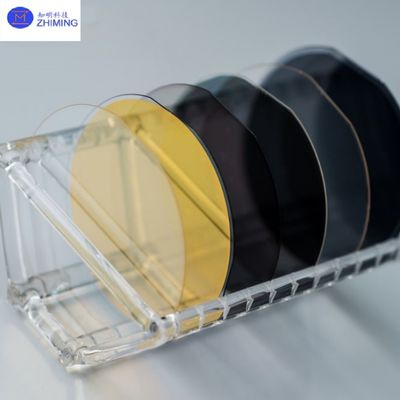

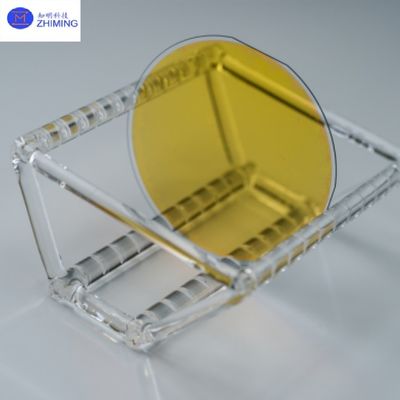

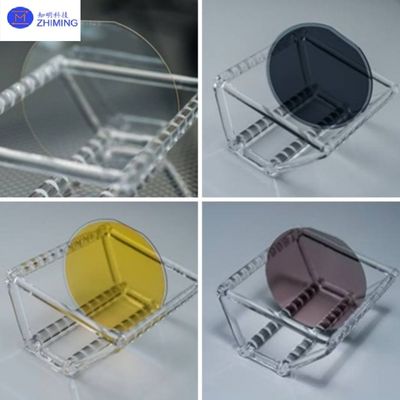

3 inç/4 inç/6 inç/8 inç Lityum Niobat İnce Film LNOI Optik Kayıp <0.05 dB/cm
LNOI (Litium Niobate on Insulator) levhaları, gelişmiş levha bağlama teknolojileri (örneğin, Smart CutTM veya doğrudan bağlama) ile üretilen yüksek performanslı entegre fotonik substratı temsil eder.Tek kristalli LiNbO3 ince filmlerini (100nm-1μm kalınlığında) yalıtım substratlarına (SiO2/Si veya safir gibi) entegre etmek. ZMSH, özelleştirilebilir film dopingi (örneğin, X kesimi, Y kesimi, Z kesimi) ile birden fazla kristal yönelimini destekleyen 4 inç, 6 inç ve özel boyutlu LNOI levhaları sağlar.Optik hasar eşiğini artırmak için MgO doping) ve gömülü oksit tabakası kalınlığı (100nm-2μm). Altyapı seçenekleri, çeşitli optoelektronik entegrasyon ihtiyaçlarını karşılamak için silikon, kuvars veya silikon karbür içerir.Film optimizasyonu dahil, dalga kılavuzu kazımı ve cihaz düzeyinde test hizmetleri, yüksek hızlı optik iletişim ve kuantum bilişiminde en son uygulamaları mümkün kılıyor.
İzolatör (LNOI) levhaları üzerindeki X kesimi Lityum Niobat için spesifikasyon
| S.N. |
Parametreler |
Özellikler |
| 1 |
LNOI wafer genel özellikleri |
| 1.1 |
Yapı |
LiNbO3 / oksit / Si |
| 1.2 |
Çapraz |
Φ100 ± 0,2 mm |
| 1.3 |
Kalınlığı |
525 ± 25 μm |
| 1.4 |
Birincil düz uzunluk |
32.5 ± 2 mm |
| 1.5 |
Wafer Beveling |
R Tipi |
| 1.6 |
LTV |
< 1,5 μm (5×5 mm2) /95% |
| 1.7 |
Yere kapanın. |
+/-50 μm |
| 1.8 |
Warp. |
<50 μm |
| 1.9 |
Kenar Çizimi |
2 ± 0,5 mm |
| 2 |
Lityum Niobat katman özellikleri |
| 2.1 |
Ortalama Kalınlık |
400 nm ± 10 nm |
| 2.2 |
Yönlendirme |
X eksen ±0,5° |
| 2.3 |
Birincil düz yönlendirme |
Z ekseni ±1° |
| 2.4 |
Ön yüzey kabalığı ((Ra) |
< 1 nm |
| 2.5 |
Bağlantı Eksiklikleri |
>1 mm Hiçbiri;≤1 mm toplamda 80'in içinde |
| 2.6 |
Ön yüzeyde çizik |
>1 cm Hiç;≤1 cm içinde ≤3 toplam |
| 3 |
Oksit (SiO2) katman özellikleri |
| 3.1 |
Kalınlığı |
4700 ± 150 nm |
| 3.2 |
Tekdüzelik |
±5% |
| 4 |
Si katman özellikleri |
| 4.1 |
Malzeme |
Evet. |
| 4.2 |
Yönlendirme |
<100> ±1° |
| 4.3 |
Birincil düz yönlendirme |
<110> ±1° |
| 4.4 |
Direnç |
> 10 kΩ·cm |
| 4.5 |
Arka taraf |
Çizilmiş |
| Notlar:OEM'den geçerli/en son izin gereklidir. |
Temel ÖzellikleriLNOI Wafers
(1) Ultra düşük optik kaybı: Dalga kılavuzu yayılma kaybı <0.05 dB/cm (1550nm bandı), geleneksel toplu LiNbO3 cihazlarından 10 kat daha düşüktür.
(2) Güçlü elektro-optik etki: Etkili elektro-optik katsayısı (r33), ultra düşük voltaj modülasyonunu (Vπ~1V) sağlayan 90 pm/V'ye kadar (optik alan sınırlaması yoluyla 3 kat artırma).
(3) Yüksek entegrasyon yoğunluğu: Sub-mikron dalga kılavuzlarını destekler (genişliği <1μm), toplu LiNbO3'e kıyasla cihaz ayak izini 100 kat azaltır.
(4) CMOS uyumluluğu: Çok fonksiyonel fotonik çipler için silikon fotonik (SiPh) ve silikon nitrit (SiN) platformlarıyla heterojen entegrasyon sağlar.
(5) Isı istikrarı: 1140°C'ye kadar Curie sıcaklığı, yüksek sıcaklıklı ambalajlama işlemleri için uygundur.
Temel uygulamalarLNOI Wafers
1Yüksek hızlı optik iletişim: LNOI'nin güçlü elektro-optik etkisi, ince filmli LiNbO3 modülatörleri (bant genişliği > 100GHz) gibi 200Gbps+ tutarlı optik modüller için ideal hale getirir.
2- Kuantum optik.: Düşük kayıp özellikleri, ölçeklenebilir kuantum hesaplama ağları için karmaşık foton çiftleri üretimini ve kuantum durumu manipülasyonunu destekler.
3Mikrodalga fotonik: Piezoelektrik efektlerle birleştirildiğinde, optik fazlı diziler ve mikrodalga fotonik filtreleri (5G / 6G mmWave bantlarını kapsayan) sağlar.
4Doğrusal olmayan optik.: Yüksek doğrusal olmayan katsayısı (χ(2) frekans karıştırıcıları ve parametrik güçlendirme cihazları için uygundur.
5. Algılama uygulamaları: Yüksek hassasiyetli biyokimyasal sensörlerde kullanılır (örneğin silikon bazlı LNOI mikro çember rezonatörleri).
ZMSH Hizmetleri
LNOI değer zincirinin tamamını kapsayan, özel ince film tasarımı da dahil olmak üzere tüm LNOI değer zincirini kapsayan tam spektrumlu teknik hizmetler sunan önde gelen entegre fotonik altyapı sağlayıcısı olan ZMSH,Gradient doped LiNbO3), wafer düzeyinde yapışma süreci geliştirme (SiO2, AlN ve diğer yalıtım katmanlarını destekleyen), nanofabrikasyon (EBL ve IBE) ve cihaz düzeyinde performans doğrulama (örneğin,Elektroptik yanıt testi ve THz karakteri). ZMSH, % 90'dan fazla verimle 6 inçlik LNOI levhalarının küçük seri üretimini gerçekleştirdi,ve 8 inçlik LNOI ve heterojen entegrasyon teknolojilerini geliştirmek için küresel araştırma kurumlarıyla işbirliği yapmaktadır (e)Gelecekteki Ar-Ge, yerleştirme kaybını azaltmaya odaklanıyor (hedef <0.02 dB/cm) ve 800G optik iletişim ve kuantum internet talepleri karşılamak için modülasyon verimliliğini artırmak (r33 optimizasyonu 120 pm/V).
