Ev > Ürünler > GaAs Gofret > N-Tipi / Katkısız Tip GaAs Wafer GaSb 2inch InAs Wafer

N-Tipi / Katkısız Tip GaAs Wafer GaSb 2inch InAs Wafer

Ürün Detayları

Menşe yeri: Çin

Marka adı: ZMSH

Sertifika: CE

Model numarası: N tipi/P tipi

Ödeme ve Nakliye Şartları

Min sipariş miktarı: 1 bilgisayar

Fiyat: USD450/pcs

Ambalaj bilgileri: temizlik odası altında tek gofret konteyner kutusu

Teslim süresi: 1-4hafta

Ödeme koşulları: T/T, Western Union Paypal;

Yetenek temini: 50 adet/ay

En İyi Fiyatı Alın
Vurgulamak:

2 inç InAs Gofretler

,

N-Tipi GaSb Gofretler

,

Katkısız Tip GaAs Gofretler

Malzeme:
InAs monokristal
Kalınlık:
500um ±25um
Tip:
Katkısız/ Sn/S/Zn katkılı
Oryantasyon:
100/111
büyüme yöntemi:
LEC
Başvuru:
kızılötesi lüminesans cihazı
Sanayi:
Yarı İletken Yüzey
yüzey:
DSP/SSP
Malzeme:
InAs monokristal
Kalınlık:
500um ±25um
Tip:
Katkısız/ Sn/S/Zn katkılı
Oryantasyon:
100/111
büyüme yöntemi:
LEC
Başvuru:
kızılötesi lüminesans cihazı
Sanayi:
Yarı İletken Yüzey
yüzey:
DSP/SSP
N-Tipi / Katkısız Tip GaAs Wafer GaSb 2inch InAs Wafer





32 inç InAs wafer'lar N-tipi katkısız tip GaAs wafer'lar GaSb Wafer'lar



Başvuru



InAs tek kristal, InAsSb/InAsPSb, InNAsSb ve diğer heteroeklem malzemelerini büyütmek için substrat malzemesi olarak kullanılabilir ve üretim dalga boyu 2~14 μ M kızılötesi ışık yayan cihazdır.InAs tekli kristal substrat, AlGaSb üst örgü yapısal malzemelerinin epitaksiyel büyümesi ve orta kızılötesi kuantum kademeli lazerlerin üretimi için de kullanılabilir.Bu kızılötesi cihazlar, gaz algılama ve düşük kayıplı fiber optik iletişim alanlarında iyi uygulama beklentilerine sahiptir.Ayrıca InAs tek kristal yüksek elektron hareketliliğine sahiptir ve Hall cihazları için ideal bir malzemedir.





Ürün Özellikleri



● Kristal sıvı sızdırmaz Czochralski (LEC) teknolojisi ile olgun teknoloji ve istikrarlı elektrik performansı ile büyütülür


● X-ışını yönlendirme aleti hassas yönlendirme için kullanılır ve kristal yönlendirme sapması yalnızca ± 0,5 º'dir


● Gofret, kimyasal mekanik parlatma (CMP) teknolojisi ile parlatılır ve yüzey pürüzlülüğü 0,5 nm'den azdır


● "Kutunun dışında" kullanım gereksinimlerini karşılayın


● Özel özellikli ürünler, kullanıcı gereksinimlerine göre işlenebilir



Gofret Spesifikasyon Detayı

Elektrik Parametreleri
katkı maddesi Tip

taşıyıcı konsantrasyonu

(cm-3)

hareketlilik

(cm2V-1s-1)

dislokasyon yoğunluğu

(cm-2)

katkısız n tipi <5x1016 ≥2x104 ≤50000
Sn katkılı n tipi (5-20)x1017 >2000 ≤50000
S katkılı n tipi (3-80)x1017 >2000 ≤50000
Zn katkılı P tipi (3-80)x1017 60~300 ≤50000
Boyut 2" 3"
Çap(mm) 50,5±0,5 76,2±0,5
kalınlık(um) 500±25 600±25
Oryantasyon (100)/(111) (100)/(111)
Oryantasyon toleransı ±0,5º ±0,5º
Uzunluk (mm) 16±2 22±2
2. Uzunluk(mm) 8±1 11±1
TTV(um) <10 <10
Yay(um) <10 <10
Çözgü(um) <15 <15

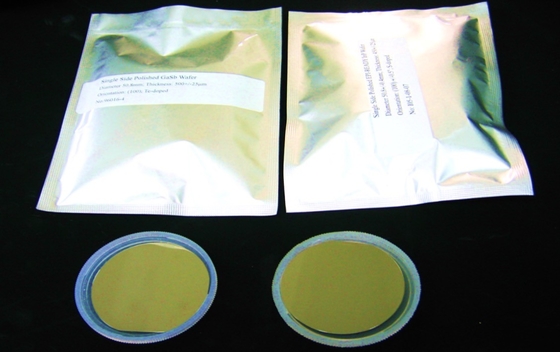

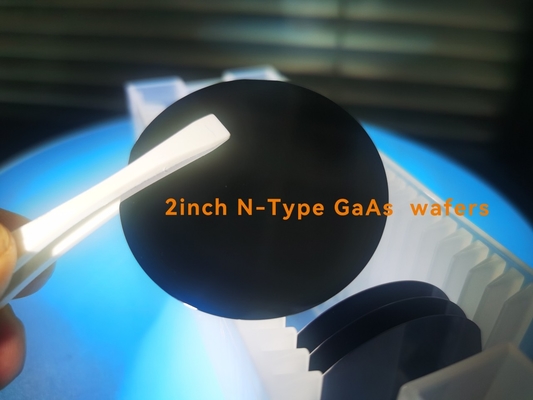

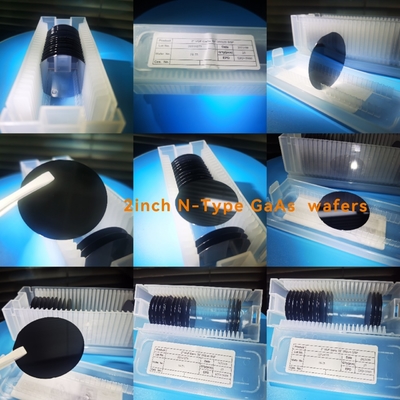

N-Tipi / Katkısız Tip GaAs Wafer GaSb 2inch InAs Wafer 0N-Tipi / Katkısız Tip GaAs Wafer GaSb 2inch InAs Wafer 1



InAs gofret InSb gofret InP gofret GaAs gofret GaSb gofret GaP gofret Eğer insb gofret ile daha ilgileniyorsanız, lütfen bize e-posta gönderin/

ZMSH, bir yarı iletken gofret tedarikçisi olarak, SiC, GaN, III-V grubu bileşik vb. yarı iletken substrat ve epitaksiyel gofretler sunmaktadır.
