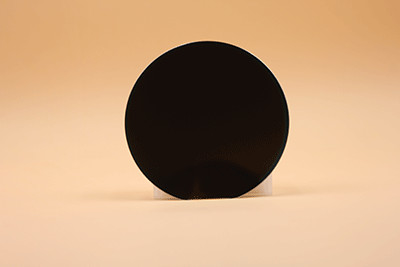

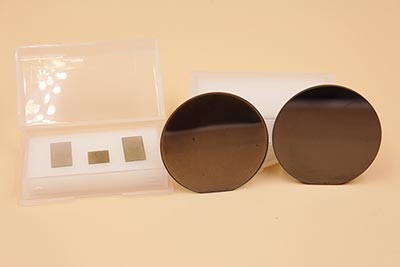

AlN On Diamond Template Wafers AlN Epitaksiyel Filmler Diamond Substrat Üzerine
  • AlN On Diamond Template Wafers AlN Epitaksiyel Filmler Diamond Substrat Üzerine
  • AlN On Diamond Template Wafers AlN Epitaksiyel Filmler Diamond Substrat Üzerine
  • AlN On Diamond Template Wafers AlN Epitaksiyel Filmler Diamond Substrat Üzerine

AlN On Diamond Template Wafers AlN Epitaksiyel Filmler Diamond Substrat Üzerine

Menşe yeri Çin
Marka adı ZMSH
Sertifika ROHS
Model numarası Diamond'da AlN Şablonu
Ürün Detayları
Malzeme:
AlN-ON-Dimond/Safir/Silikon/Sic
Kalınlık:
0~1mm
Boy:
2 inç/4 inç/6 inç/8 inç
Termal iletkenlik:
>1200W/mk
Ra:
<1nm
Avantaj1:
Yüksek Termal İletkenlik
avantaj:
korozyon direnci
Sertlik:
81±18GPa
Tip:
AlN-on-elmas
Vurgulamak:

Elmas Gofretlerde AlN

,

Elmas Yüzeyde AlN Epitaksiyel Filmler

,

1mm Elmas Yüzeyde Wafer

Ürün Açıklaması

AlN on Diamond şablon gofretler AlN epitaksiyel filmler Elmas substrat üzerinde AlN on Sapphire /AlN-on-SiC/ AlN-ON Silicon



Alüminyum nitrür (AlN), yüksek termal iletkenliğe sahip birkaç metalik olmayan malzemeden biridir ve geniş pazar uygulama beklentilerine sahiptir.Chemical Semiconductor Manufacturing Co., Ltd. birçok müşteriye 2 inç/4 inç elmas bazlı alüminyum nitrür film şablonları, 2 inç/4 inç silikon bazlı alüminyum nitrür film şablonları, alüminyum nitrür tek kristal buhar biriktirme ve diğer ürünler sağlamayı gerçekleştirmiştir. ve ayrıca uygulama gereksinimlerine dayalı olabilir.Özelleştirilmiş büyüme gerçekleştirin.


AlN'nin Avantajları
• Doğrudan bant aralığı, 6.2eV'lik bant aralığı genişliği, önemli bir derin ultraviyole ve ultraviyole ışıldayan malzemedir
• Yüksek kırılma elektrik alan kuvveti, yüksek termal iletkenlik, yüksek yalıtım, düşük dielektrik sabiti, düşük termal genleşme katsayısı, iyi mekanik performans, korozyon direnci, genellikle yüksek sıcaklık ve yüksek frekansta kullanılır
Yüksek güçlü cihaz
• Çeşitli sensörler, sürücüler ve filtreler hazırlamak için en iyi malzemelerden biri olan çok iyi piezoelektrik performansı (özellikle C ekseni boyunca)
• GaN kristaline çok yakın kafes sabiti ve ısıl genleşme katsayısına sahiptir ve GaN tabanlı optoelektronik cihazların heteroepitaksiyel büyümesi için tercih edilen substrat malzemesidir.



Uygulama avantajları
• UVC LED alt tabaka
Proses maliyeti ve yüksek verim ve yüksek homojenlik gerekliliklerinden hareketle, AlGaN tabanlı UVC LED çipinin alt tabakası büyük kalınlıkta, büyük boyutta ve uygun eğimdedir. Pahlı safir alt tabakalar harika bir seçimdir.Daha kalın substrat, epitaksi sırasında stres konsantrasyonunun neden olduğu epitaksiyel gofretlerin anormal bozulmasını etkili bir şekilde hafifletebilir.
Epitaksiyel gofretlerin homojenliği geliştirilebilir;Daha büyük alt tabakalar, kenar etkisini büyük ölçüde azaltabilir ve çipin toplam maliyetini hızla azaltabilir;Uygun pah açısı
Epitaksiyel katmanın yüzey morfolojisini iyileştirmek veya ışık verimliliğini artırmak için kuantum kuyusunun aktif bölgesinde Ga açısından zengin taşıyıcı yerelleştirme etkisini oluşturmak için epitaksiyel teknoloji ile birleştirmek.
• Geçiş katmanı
AlN'yi tampon katman olarak kullanmak, GaN filmlerinin epitaksiyel kalitesini, elektriksel ve optik özelliklerini önemli ölçüde iyileştirebilir.GaN ve AIN substratı arasındaki kafes uyumsuzluğu %2,4'tür, termal uyumsuzluk neredeyse sıfırdır, bu yalnızca yüksek sıcaklık büyümesinin neden olduğu termal stresi önlemekle kalmaz, aynı zamanda üretim verimliliğini de büyük ölçüde artırır.
• Diğer uygulamalar
Ek olarak, AlN ince filmler, yüzey akustik dalga cihazlarının (SAW) piezoelektrik ince filmleri, toplu akustik dalga cihazlarının (FBAR) piezoelektrik ince filmleri, SOI malzemelerinin yalıtıcı gömülü katmanları ve monokromatik soğutma için kullanılabilir.
Katot malzemeleri (alan emisyon göstergeleri ve mikro vakum tüpleri için kullanılır) ve piezoelektrik malzemeler, yüksek termal iletkenlik cihazları, akusto-optik cihazlar, ultraviyole ve X-ışını dedektörleri.
Boş toplayıcı elektrot emisyonu, MIS cihazının dielektrik malzemesi, manyeto-optik kayıt ortamının koruyucu tabakası.

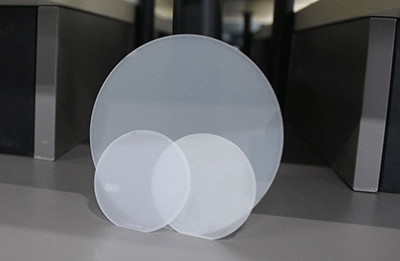

AlN On Diamond Template Wafers AlN Epitaksiyel Filmler Diamond Substrat Üzerine 0

 Üç Başlıca AlN Ürünü

1. AlN-ON-Silikon
Yüksek kaliteli alüminyum nitrür (AlN) ince filmler, kompozit biriktirme ile silikon altlık üzerinde başarıyla hazırlandı.XRD (0002) sallanma eğrisinin yarım tepe genişliği 0,9 ° 'den azdır ve büyüme yüzeyinin yüzey pürüzlülüğü Ra<
1.5nm (alüminyum nitrür kalınlığı 200nm), yüksek kaliteli alüminyum nitrür film, galyum nitrürün (GaN) büyük boyutta, yüksek kalitede ve düşük maliyetle hazırlanmasını gerçekleştirmeye yardımcı olur.

 Safir bazlı AlN-On-Sapphire



Kompozit biriktirme ile hazırlanan Safir (safir bazlı alüminyum nitrür) üzerinde yüksek kaliteli AlN, XRD'nin (0002) yarı tepe genişliği, salınım eğrisi <0,05 °, büyüme yüzeyinin yüzey pürüzlülüğü
Ra<1.2nm (alüminyum nitrür kalınlığı 200nm'dir), bu yalnızca ürün kalitesinin etkin kontrolünü gerçekleştirmekle kalmaz, aynı zamanda ürün kalitesini büyük ölçüde artırır, ürün stabilitesini sağlar, aynı zamanda büyük ölçüde azaltır
Ürün maliyeti ve üretim döngüsü azalır.Müşteri doğrulaması, CSMC Sapphire üzerindeki yüksek kaliteli AlN'nin UVC LED ürünlerinin verimini ve kararlılığını büyük ölçüde iyileştirebileceğini gösteriyor.
Kalitatif, ürün performansını iyileştirmeye yardımcı olur.
3.Elmas bazlı AlN-On-Diamond
CVMC dünyanın ilk ve yenilikçi bir şekilde elmas bazlı alüminyum nitrür geliştiriyor.XRD (0002) salınım eğrisinin yarım tepe genişliği 3 ° 'den azdır ve elmasın ultra yüksek termal iletkenliği vardır (oda sıcaklığındaki termal iletkenlik
2000W/m K'ye kadar) Büyüme yüzeyinin yüzey pürüzlülüğü Ra < 2nm (alüminyum nitrürün kalınlığı 200nm'dir), yeni alüminyum nitrürün uygulanmasına yardımcı olur.



Şartname Detayı:

AlN On Diamond Template Wafers AlN Epitaksiyel Filmler Diamond Substrat Üzerine 1
