| Menşe yeri | Çin |
| Marka adı | zmsh |
| Sertifika | ROHS |
| Model numarası | GaN-ON-SIC |

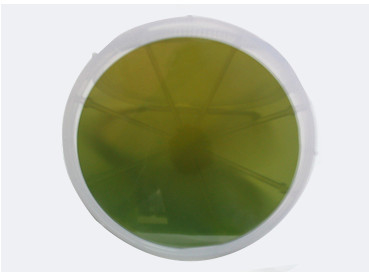

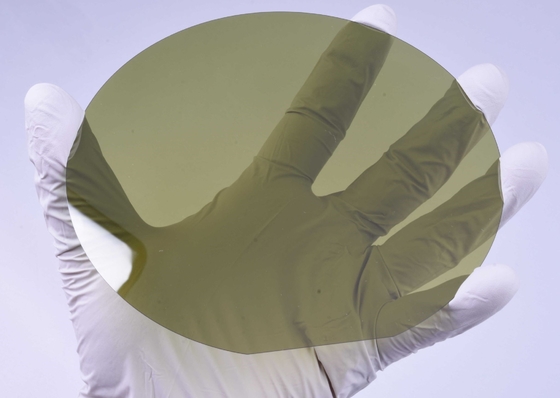

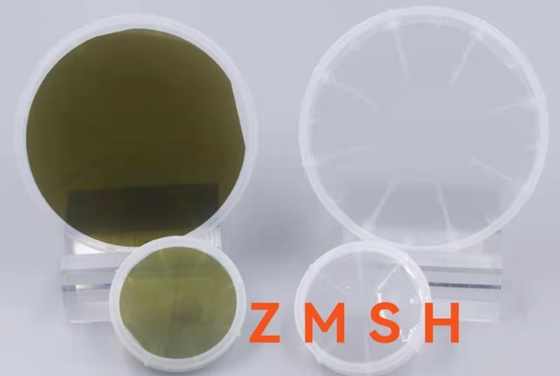

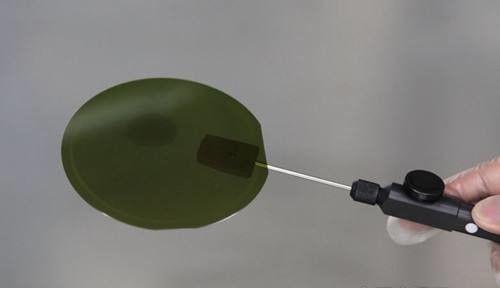

4 inç 6 inç GaN-ON-SiC EPI katmanlı gofretler GaN-ON-Si EPI katmanlı gofretler
GaN-on-GaN hakkında GaN-on-SIC Özelliği Tanıtımı
GaN epitaksiyel gofret: Farklı substratlara göre, esas olarak dört tipe ayrılır: GaN-on-Si, GaN-on-SiC, GaN-on-safir ve GaN-on-GaN.
GaN-on-Si: Mevcut endüstri üretim verimi düşüktür, ancak maliyet düşürme için büyük bir potansiyel vardır: çünkü Si en olgun, hatasız ve en düşük maliyetli alt tabaka malzemesidir;aynı zamanda Si, 8 inçlik gofret fabrikalarına genişletilebilir, birim üretim maliyetini düşürür, böylece gofret maliyeti SiC bazının yalnızca yüzde biri olur;Si'nin büyüme oranı, SiC kristal malzemesinin 200 ila 300 katıdır ve buna karşılık gelen fabrika ekipmanı amortismanı ve maliyetteki enerji tüketimi farkı vb. ve teknik eğilim, büyük ölçekli epitaksi teknolojisini optimize etmektir.
GaN-on-SiC: SiC'nin mükemmel termal iletkenliği ile GaN'nin yüksek güç yoğunluğu ve düşük kayıp kapasitesini birleştirerek RF için uygun bir malzemedir.SiC substratı ile sınırlı, mevcut boyut hala 4 inç ve 6 inç ile sınırlı ve 8 inç terfi ettirilmedi.GaN-on-SiC epitaksiyel gofretler esas olarak mikrodalga radyo frekansı cihazlarının imalatında kullanılır.
Safir üzerinde GaN: Esas olarak LED pazarında kullanılır, ana boyut 4 inçtir ve GaN LED çiplerinin safir yüzeylerdeki pazar payı %90'ın üzerine çıkmıştır.
GaN-on-GaN: Homojen substratlar kullanan GaN'nin ana uygulama pazarı, lazer görüntüleme, lazer depolama, lazer aydınlatma ve diğer alanlarda kullanılan mavi/yeşil lazerlerdir.
GaN cihaz tasarımı ve imalatı: GaN cihazları, radyo frekans cihazları ve güç elektroniği cihazları olarak ikiye ayrılır.Radyo frekansı cihaz ürünleri, baz istasyonu uydu, radar ve diğer pazarlara yönelik PA, LNA, anahtarlar, MMIC'ler vb.;güç elektroniği cihaz ürünleri, normalde kapalı FET olan SBD'yi içerir., Normalde açık FET, Cascode FET ve kablosuz şarj, güç anahtarı, zarf izleme, invertör, dönüştürücü ve diğer pazarlar için diğer ürünler.
Sürece göre iki kategoriye ayrılır: HEMT, HBT radyo frekans süreci ve SBD, PowerFET güç elektroniği cihazı süreci.
Uygulamalar
Her Sınıf için GaN-on-GaN Substratların Spesifikasyonları
|
|
4-6”GaN ON-SIC |
| Öğe | Tip: N tipi SIC |
| Boyutlar boyutu | Ф 100,0 mm ± 0,5 mm |
| Yüzey Kalınlığı | 350 ± 30 µm |
| Yüzey Oryantasyonu | 4° kapalı C ekseni(0001) |
| Lehçe | DSP |
| Ra | <0,2nm |
| epilyaer yapı | 0,5um pGaN/20um iGaN/2um nGaN/FS-GaN |
| Epi kalınlığı/STD | 1~25um/<%3 |
| pürüzlülük | <0.5nm |
| Diskolasyon yoğunluğu | <1X107cm-2 |
| pGaN Taşıyıcı konsantrasyonu | >1E17CM-3; |
| iGaN Taşıyıcı konsantrasyonu | > 1E17CM-3; |
| nGaN Taşıyıcı konsantrasyonu | >1E17CM-3; |
| Kullanılabilir alan | P seviyesi>%90;R seviyesi>%80: Dseviye>%70 (kenar ve makro kusurları hariç tutma) |
Hizmetlerimiz
1. Fabrika doğrudan üretim ve satış.
2. Hızlı, doğru alıntılar.
3. 24 çalışma saati içinde size cevap verin.
4. ODM: Özel tasarım mevcuttur.
5. Hız ve değerli teslimat.
SSS
S: Stok veya standart ürün var mı?
C: Evet, her zaman stoklarda 2 inç 0,3 mm standart boyut gibi commen boyutu.
S: Örnekler politikasına ne dersiniz?
C: üzgünüm, ancak öncelikle test için 10x10mm boyutunda geri satın almanızı öneririz.
S: Şimdi sipariş verirsem, teslimatım ne kadar sürer?
A: 1 hafta içinde stokta standart boyut ödeme yapıldıktan sonra ifade edilebilir.
ve ödeme süremiz 50％ depozitodur ve teslimattan önce bırakılır.
