Ürün Detayları
Menşe yeri: Çin
Marka adı: zmsh
Sertifika: ROHS
Model numarası: GaN-ON-GaN HEMT
Ödeme ve Nakliye Şartları
Min sipariş miktarı: 1 parça
Fiyat: by case

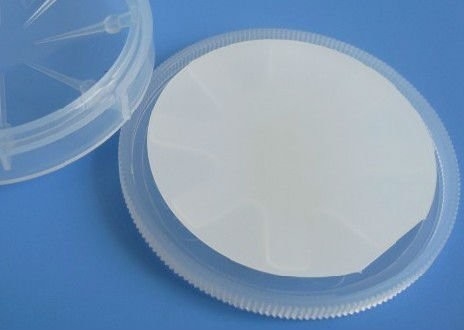

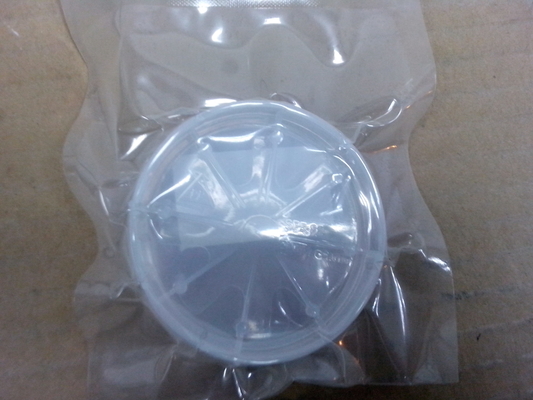

Ambalaj bilgileri: 100 dereceli temizlik odasında tek gofret kutusu
Teslim süresi: 2-4 hafta
Ödeme koşulları: L/C, , T/T
Yetenek temini: 10 adet/ay
Malzeme: |
GaN tek kristal epi gofret |
sanayi: |
Yarı iletken gofret, LED, HEMT |
Başvuru: |
yarı iletken cihaz, LD gofret, LED gofret, kaşif dedektörü , lazer , |
tip: |
serbest konumlu N-tipi GaN |
özelleştirilmiş: |
tamam |
Boy: |
ortak 2 inçx0.35mmt |
Kalınlık: |
400±50um |
Katman: |
2-5um |
taşıyıcı yoğunluğu: |
6E12-2E13; |
Malzeme: |
GaN tek kristal epi gofret |
sanayi: |
Yarı iletken gofret, LED, HEMT |
Başvuru: |
yarı iletken cihaz, LD gofret, LED gofret, kaşif dedektörü , lazer , |
tip: |
serbest konumlu N-tipi GaN |
özelleştirilmiş: |
tamam |
Boy: |
ortak 2 inçx0.35mmt |
Kalınlık: |
400±50um |
Katman: |
2-5um |
taşıyıcı yoğunluğu: |
6E12-2E13; |

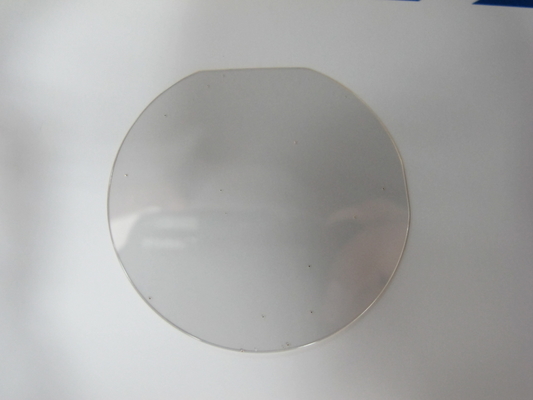

Bağımsız GaN yüzeylerde B2 inç GaN-ON-GaN Mavi Yeşil Mikro LED epi wafer'lar
Serbest duran GaN yüzeylerde 2 inç DSP SSP GaN-ON-GaN Blue HEMT gofretler
GaN-on-GaN Özelliği Hakkında Tanıtım
Dikey GaN güç cihazları, özellikle 600 V'un üzerindeki dikey GaN cihazları gibi yüksek voltaj gereksinimleri olan uygulamalarda, güç cihazı endüstrisinde devrim yaratma potansiyeline sahiptir. Malzemenin fiziksel özelliklerine bağlı olarak, GaN cihazları belirli bir değerde daha düşük açık dirence sahiptir. geleneksel silikon bazlı güç cihazlarından ve ortaya çıkan saf silikon karbür güç cihazlarından daha fazla arıza voltajı.Yatay GaN güç cihazları, yani GaN-on-Silicon yüksek hareketli transistörler (HEMT'ler), düşük voltaj pazarında silikon cihazlarla rekabet eder ve GaN üstündür, bu da GaN malzemelerinin üstünlüğünü kanıtlar.
Dikey GaN güç cihazlarının, yüksek voltaj pazarında saf silikon karbür güç cihazlarıyla rekabet etmesi bekleniyor.İlk iki yılda, SiC cihazları yüksek voltajlı uygulama pazarında belirli bir pazar payı elde etti ve bazı şirketler 6 inç ve 8 inç SiC üretimini genişletti.Buna karşılık, dikey GaN cihazları henüz ticari olarak mevcut değildir ve çok az sayıda tedarikçi 4 inç çapında GaN gofretleri üretebilir.Yüksek kaliteli GaN gofret arzının arttırılması, dikey GaN cihazlarının geliştirilmesi için kritik öneme sahiptir.
Galyum nitrürden yapılmış yüksek voltajlı güç cihazlarının üç potansiyel avantajı vardır:
1. Belirli bir arıza gerilimi altında, teorik açık-direnç bir büyüklük sırası daha küçüktür.Bu nedenle, ileri kutuplamada daha az güç kaybı olur ve enerji verimliliği daha yüksektir.
İkincisi, verilen arıza gerilimi ve açık direnç altında, üretilen cihazın boyutu daha küçüktür.Cihaz boyutu ne kadar küçük olursa, tek bir gofretten o kadar fazla cihaz yapılabilir ve bu da maliyeti düşürür.Ayrıca, çoğu uygulama daha küçük yongalar gerektirir.
3. Galyum nitrür, cihazın maksimum çalışma frekansında bir avantaja sahiptir ve frekans, malzeme özellikleri ve cihaz tasarımı ile belirlenir.Genellikle silisyum karbürün en yüksek frekansı yaklaşık 1 MHz veya daha azdır, galyum nitrürden yapılmış güç cihazları ise onlarca MHz gibi daha yüksek frekanslarda çalışabilir.Daha yüksek frekanslarda çalışmak, pasif bileşenlerin boyutunu küçültmek ve böylece güç dönüştürme sisteminin boyutunu, ağırlığını ve maliyetini azaltmak için faydalıdır.
Dikey GaN cihazları hala araştırma ve geliştirme aşamasındadır ve endüstri, optimal GaN dikey güç cihazının yapısı konusunda henüz bir fikir birliğine varmamıştır.Üç ana cihaz yapısı, Akım Açıklığı Dikey Elektron Transistörünü (CAVET), Trench Alan Etkili Transistörünü (Trench FET) ve Fin Alan Etkili Transistörünü (Fin FET) içerir.Tüm cihaz yapıları, sürüklenme katmanı olarak düşük N katkılı bir katman içerir.Bu katman çok önemlidir çünkü sürüklenme katmanının kalınlığı cihazın arıza gerilimini belirler.Ek olarak, elektron konsantrasyonu teorik olarak en düşük direncin elde edilmesinde rol oynar.önemli rol.
Her Derece için GaN-on-GaN Substratların Spesifikasyonları
yüzeyler |
bağımsız N-Tipi (Si katkılı) GaN |
Kalem | 2 inç GaN-ON-GaN Mavi Yeşil Mikro LED epi wafer |
boyutlar boyutu | Ф 50,0 mm ± 0,3 mm |
Yüzey Kalınlığı | 400 ± 30 µm |
Yüzey Oryantasyonu | C ekseni (0001) M eksenine doğru 0,55± 0,15 ° |
Lehçe | SSP veya DSP |
|
|
epilyaer yapı | SiNx kapaksız/ GaN kapaksız/Al(15~30%)GaN(In(17%))AlN Bariyer/1nm AlN ara katman/GaN Kanal/C katkılı GaN |
Epi kalınlığı/STD | 2~4.5um GaN Tampon katman/1nm AlN aralayıcı/15-30nm(21nm tercih edilir) AlGaN için 4-10(6tercih edilir) InAlN/2nm için u-GaN kap katman/0~30nm(3tercih edilen)SiN pasivasyon katmanı |
AFM RMS'si | <0.5nm (5X5um2) |
taşıyıcı yoğunluğu | 6E12~2E13; |
Salon hareketliliği | 1300-2200 cm2V-1s-1; |
4um GaN:C,Lgd=15um(güç) için Yanal BVF | >600@1uA/mm; |
Rs(ohm/Sq) | 200-450 |
Parçacıklar (>20um) | <5 adet |
Kullanılabilir alan |
P seviyesi>%90;R düzeyi>%80: D düzeyi>%70 (kenar ve makro kusurları hariç tutma) |
Hizmetlerimiz
1. Fabrika doğrudan üretim ve satış.
2. Hızlı, doğru alıntılar.
3. 24 çalışma saati içinde size cevap verin.
4. ODM: Özel tasarım mevcuttur.
5. Hız ve değerli teslimat.
SSS
S: Stok veya standart ürün var mı?
C: Evet, her zaman stoklarda 2 inç 0,3 mm standart boyut gibi commen boyutu.
S: Örnekler politikasına ne dersiniz?
C: üzgünüm, ancak öncelikle test için 10x10mm boyutunda geri satın almanızı öneririz.
S: Şimdi sipariş verirsem, teslimatı almam ne kadar sürer?
A: 1 hafta içinde stokta standart boyut ödeme yapıldıktan sonra ifade edilebilir.
ve ödeme süremiz 50% depozitodur ve teslimattan önce bırakılır.
