Serbest Daimi Galyum Nitrür Gofret Yarı İletken GaN Yüzeyler

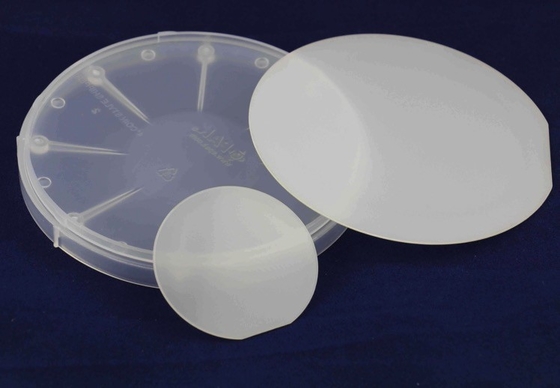

  • Serbest Daimi Galyum Nitrür Gofret Yarı İletken GaN Yüzeyler

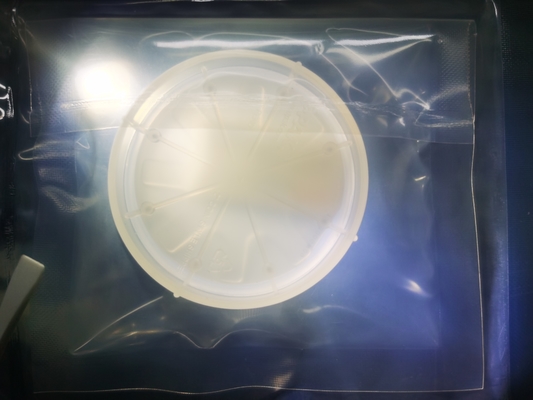

  • Serbest Daimi Galyum Nitrür Gofret Yarı İletken GaN Yüzeyler

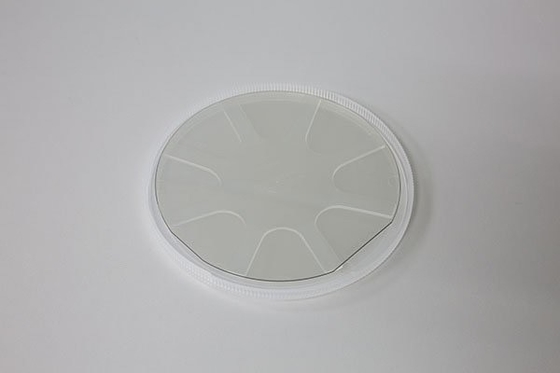

  • Serbest Daimi Galyum Nitrür Gofret Yarı İletken GaN Yüzeyler

Serbest Daimi Galyum Nitrür Gofret Yarı İletken GaN Yüzeyler

Menşe yeri Çin
Marka adı zmsh
Sertifika ROHS
Model numarası GaN-ON-GaN
Ürün Detayları
Malzeme:
GaN tek kristal epi gofret
sanayi:
Yarı iletken gofret, LED
Başvuru:
yarı iletken cihaz, LD gofret, LED gofret, kaşif dedektörü , lazer ,
Tip:
serbest konumlu N-tipi GaN
özelleştirilmiş:
TAMAM
Boyut:
ortak 2 inçx0.35mmt
Kalınlık:
400±50um
Katman:
1-25UM
çıkık yoğunluğu:
<1E7cm-2
Vurgulamak:

Yarı İletken Galyum Nitrür Gofret

,

PIN Yarı İletken Gofret

,

GaN Yüzeyler Galyum Gofret

Ürün Açıklaması

2 inç HVPE yöntemi Galyum Nitrür GaN gofret, LED uygulaması için bağımsız GaN substratlar, 10x10mm boyutunda GaN yongaları, HVPE GaN gofret

Serbest duran GaN yüzeylerde 2 inç GaN-ON-GaN PIN gofretleri



GaN-on-GaN Özelliği Hakkında Tanıtım

Dikey GaN güç cihazları, özellikle 600 V'un üzerindeki dikey GaN cihazları gibi yüksek voltaj gereksinimleri olan uygulamalarda, güç cihazı endüstrisinde devrim yaratma potansiyeline sahiptir. Malzemenin fiziksel özelliklerine bağlı olarak, GaN cihazları belirli bir değerde daha düşük açık dirence sahiptir. geleneksel silikon bazlı güç cihazlarından ve ortaya çıkan saf silikon karbür güç cihazlarından daha fazla arıza voltajı.Yatay GaN güç cihazları, yani GaN-on-Silicon yüksek mobiliteli transistörler (HEMT'ler), düşük voltaj pazarında silikon cihazlarla rekabet eder ve GaN üstündür, bu da GaN malzemelerinin üstünlüğünü kanıtlar.
Dikey GaN güç cihazlarının, yüksek voltaj pazarında saf silikon karbür güç cihazlarıyla rekabet etmesi bekleniyor.İlk iki yılda, SiC cihazları yüksek voltajlı uygulama pazarında belirli bir pazar payı elde etti ve bazı şirketler 6 inç ve 8 inç SiC üretimini genişletti.Buna karşılık, dikey GaN cihazları henüz ticari olarak mevcut değildir ve çok az sayıda tedarikçi 4 inç çapında GaN gofretleri üretebilir.Yüksek kaliteli GaN gofret arzının arttırılması, dikey GaN cihazlarının geliştirilmesi için kritik öneme sahiptir.
Galyum nitrürden yapılmış yüksek voltajlı güç cihazlarının üç potansiyel avantajı vardır:
1. Belirli bir arıza gerilimi altında, teorik açık-direnç bir büyüklük sırası daha küçüktür.Bu nedenle, ileri kutuplamada daha az güç kaybı olur ve enerji verimliliği daha yüksektir.

İkincisi, verilen arıza gerilimi ve açık direnç altında, üretilen cihazın boyutu daha küçüktür.Cihaz boyutu ne kadar küçük olursa, tek bir gofretten o kadar fazla cihaz yapılabilir ve bu da maliyeti düşürür.Ayrıca, çoğu uygulama daha küçük yongalar gerektirir.
3. Galyum nitrür, cihazın maksimum çalışma frekansında bir avantaja sahiptir ve frekans, malzeme özellikleri ve cihaz tasarımı ile belirlenir.Genellikle silisyum karbürün en yüksek frekansı yaklaşık 1 MHz veya daha azdır, galyum nitrürden yapılmış güç cihazları ise onlarca MHz gibi daha yüksek frekanslarda çalışabilir.Daha yüksek frekanslarda çalışmak, pasif bileşenlerin boyutunu küçültmek ve böylece güç dönüştürme sisteminin boyutunu, ağırlığını ve maliyetini azaltmak için faydalıdır.
Dikey GaN cihazları hala araştırma ve geliştirme aşamasındadır ve endüstri, optimal GaN dikey güç cihazının yapısı konusunda henüz bir fikir birliğine varmamıştır.Üç ana cihaz yapısı, Akım Açıklığı Dikey Elektron Transistörünü (CAVET), Siper Alan Etkili Transistörünü (Trench FET) ve Fin Alan Etkili Transistörünü (Fin FET) içerir.Tüm cihaz yapıları, sürüklenme katmanı olarak düşük N katkılı bir katman içerir.Bu katman çok önemlidir çünkü sürüklenme katmanının kalınlığı cihazın arıza gerilimini belirler.Ek olarak, elektron konsantrasyonu teorik olarak en düşük direncin elde edilmesinde rol oynar.önemli rol.

Serbest Daimi Galyum Nitrür Gofret Yarı İletken GaN Yüzeyler 0

Uygulamalar

  1. - Çeşitli LED'ler: beyaz LED, mor LED, ultraviyole LED, mavi LED
  2. - Çevresel algılama
  3. MOCVD vb. ile epitaksiyel büyüme için substratlar
  4. - Lazer diyotları: mor LD, ultra küçük projektörler için yeşil LD.
  5. - Güç elektroniği cihazları
  6. - Yüksek frekanslı elektronik cihazlar
  7. Lazer Projeksiyon Ekranı, Güç Cihazı vb.
  8. Tarih depolama
  9. Enerji tasarruflu aydınlatma
  10. Yüksek Verimli Elektronik cihazlar
  11. Yeni enerji solor hidrojen teknolojisi
  12. Işık kaynağı terahertz bandı

Her Sınıf için GaN-on-GaN Substratların Spesifikasyonları





2”GaN Yüzeyler
Öğe GaN-FS-N
Boyutlar boyutu Ф 50,0 mm ± 0,5 mm
Yüzey Kalınlığı 400 ± 30 µm
Yüzey Oryantasyonu C ekseni (0001) M eksenine doğru 0,55± 0,15 °
Lehçe SSP veya DSP

epilyaer yapı 0,5um pGaN/20um iGaN/2um nGaN/FS-GaN
Epi kalınlığı/STD 1~25um/<%3
pürüzlülük <0.5nm
Diskolasyon yoğunluğu <1X107cm-2
pGaN Taşıyıcı konsantrasyonu >1E17CM-3;
iGaN Taşıyıcı konsantrasyonu > 1E17CM-3;
nGaN Taşıyıcı konsantrasyonu >1E17CM-3;

Kullanılabilir alan P seviyesi>%90;R düzeyi>%80: D düzeyi>%70 (kenar ve makro kusurları hariç tutma)



Serbest Daimi Galyum Nitrür Gofret Yarı İletken GaN Yüzeyler 1Serbest Daimi Galyum Nitrür Gofret Yarı İletken GaN Yüzeyler 2



Hizmetlerimiz

1. Fabrika doğrudan üretim ve satış.

2. Hızlı, doğru alıntılar.

3. 24 çalışma saati içinde size cevap verin.

4. ODM: Özel tasarım mevcuttur.

5. Hız ve değerli teslimat.



SSS

S: Stok veya standart ürün var mı?

C: Evet, her zaman stoklarda 2 inç 0,3 mm standart boyut gibi commen boyutu.



S: Örnekler politikasına ne dersiniz?

C: üzgünüm, ancak öncelikle test için 10x10mm boyutunda geri satın almanızı öneririz.



S: Şimdi sipariş verirsem, teslimatı almam ne kadar sürer?

A: 1 hafta içinde stokta standart boyut ödeme yapıldıktan sonra ifade edilebilir.

ve ödeme süremiz 50% depozitodur ve teslimattan önce bırakılır.

Serbest Daimi Galyum Nitrür Gofret Yarı İletken GaN Yüzeyler 3
