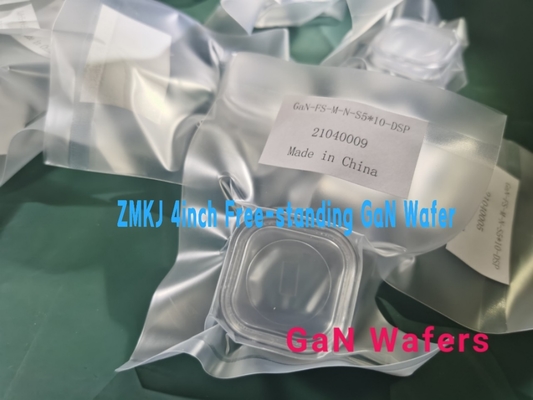

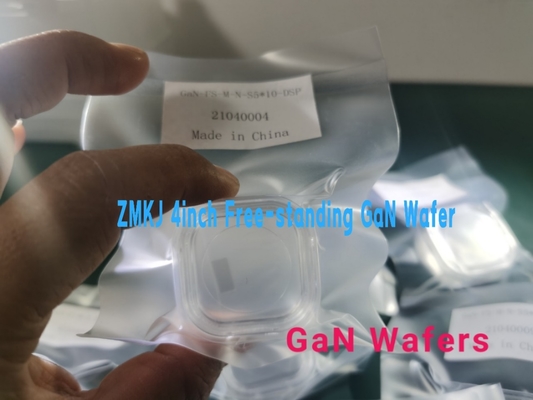

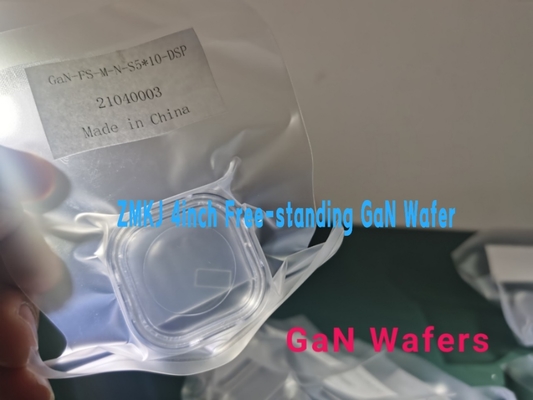

Yarı iletken için katkısız 10X10mm M-Eksen HVPE GAN Wafers

2 inç bağımsız GaN substratlar, LD için GaN gofret, led için yarı iletken Galyum Nitrür Gofret, GaN şablonu, 10x10mm GaN substratlar, doğal GaN gofret,

GaN Uygulamaları

GaN, birkaç tür cihaz yapmak için kullanılabilir;birincil GaN cihazları LED'ler, lazer diyotları, güç elektroniği ve RF cihazlarıdır.

GaN, yakın UV spektrumunda bulunan 3.4 eV'lik doğrudan bant aralığı nedeniyle LED'ler için idealdir.GaN, sırasıyla 0,7 eV ve 6,2 eV bant aralıklarına sahip InN ve AlN ile alaşımlanabilir.Bu nedenle, bu malzeme sistemleri teorik olarak ışık yayan cihaz için geniş bir enerji spektrumunu kapsayabilir.Gerçek uygulamada, verimlilik mavi InGaN cihazları için en yüksektir ve yüksek indiyum içerikli InGaN veya AlGaN yayıcılar için azalır.Yakın UV ve mavi spektrum, fosforlu beyaz yayıcılar yapmak için idealdir ve bu teknoloji, LED'lerin geleneksel ışık kaynaklarının yerini almaya başladığı 1990'lardan bu yana aydınlatmada kayda değer verimlilik kazanımlarından sorumlu olmuştur.

Genellikle mavi emisyonlu lazer diyotlar GaN kullanılarak yapılabilir.Bu cihazlar, ekranlar ve bazı özel biyomedikal, kesme ve bilimsel uygulamalar için kullanılır.Lazer diyotlar, fosforlu beyaz ışık yayan cihazların yapımında da kullanılabilir.LED'lerle karşılaştırıldığında, lazer diyot beyaz ışığı çok yüksek bir güç yoğunluğu ve yüksek yönlülük sağlayabilir.

Güç elektroniği için GaN tabanlı cihazlar, daha verimli, daha küçük ve daha hafif güç dönüşüm ürünleri ile sonuçlanan yüksek anahtarlama hızları, yüksek güç yoğunluğu ve düşük enerji kayıpları sağlayabilir.Elektrikli araçlar, güneş ve rüzgar enerjisi invertörleri, endüstriyel motor kontrolörleri, veri merkezleri ve tüketici elektroniği dahil olmak üzere GaN tabanlı güç elektroniği için çok sayıda uygulama vardır.

GaN tabanlı RF cihazları, GaN güç elektroniğinin birçok avantajına sahiptir ve ayrıca geleneksel yarı iletkenlerden daha yüksek frekansa erişebilir.RF cihazları endüstriyel ısıtma, radar ve telekomünikasyon için kullanılır.GaN, hücresel baz istasyonları gibi yüksek güç yoğunluğu için özellikle avantajlıdır.

HVPE Teknolojisi

Hidrür Buhar Fazlı Epitaksi (HVPE), tek kristal GaN üretebilen bir işlemdir.Elde edilebilecek yüksek büyüme hızı ve yüksek kalite nedeniyle GaN substratlarının büyümesi için kullanılır.Bu işlemde HCl gazı, GaCl gazı oluşturan sıvı galyum metali ile reaksiyona girer.Daha sonra GaCl, GaN'nin katı kristalini oluşturmak için yaklaşık 1.000 °C'de NH₃ gazı ile reaksiyona girer.Eta Research, GaN gofret üretimini maliyet etkin bir şekilde ölçeklendirmek amacıyla kendi HVPE ekipmanımızı geliştirdi.

Şu anda, GaN tabanlı cihazların büyük çoğunluğu Al₂O₃ ve Si gibi yabancı substratları kullanıyor.Yabancı alt tabakalar bazı uygulamalar için iyi olsa da, benzer olmayan malzeme, malzeme biriktirilirken GaN cihaz katmanlarında kusurların oluşmasına neden olur.Kusurlar performansı azaltabilir.

Özellikle düşük kusur yoğunluğuna sahip GaN alt tabakaları, GaN cihaz katmanlarının biriktirilmesi için en iyi seçimi sunar.GaN alt katmanlarının kullanılması, GaN cihazlarının verimliliğini, güç yoğunluğunu ve diğer performans ölçümlerini iyileştirecektir.
