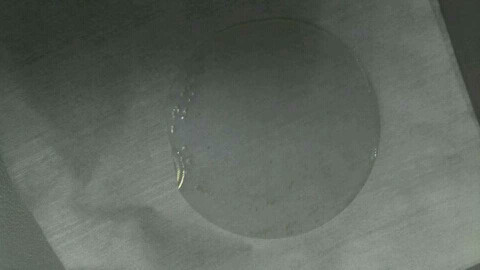

Lazer Cihazı İçin Kristalize HVPE GaN Galyum Nitrür Gofret

Büyük resim : Lazer Cihazı İçin Kristalize HVPE GaN Galyum Nitrür Gofret

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	zmkj
Model numarası:	GaN-2INCH

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 bilgisayar
Fiyat:	by case
Ambalaj bilgileri:	100 dereceli temizlik odasında tek gofret
Teslim süresi:	2-4weeks
Ödeme koşulları:	L / C, T / T

İletişim

Detaylı ürün tanımı

Malzeme:	GaN tek kristal	Yöntem:	HVPE
boyut:	2 inç	Kalınlık:	330um
sanayi:	LD ， led ， lazer cihazı ， dedektör ，	renk:	Beyaz
paket:	vakum durumuna göre tek gofret kaset kutusu paketi
Vurgulamak:	HVPE galyum nitrür gofret , GaN galyum nitrür gofret , HVPE gan gofret

2 inç bağımsız GaN alt tabakaları, LD için GaN levha, led için yarı iletken Galyum Nitrür levha, GaN şablonu, 10x10 mm GaN alt tabakalar, doğal GaN levha,

III-Nitrür(GaN,AlN,InN)

Yasak bant genişliği (ışık yayma ve absorpsiyon) ultraviyole, görünür ışık ve kızılötesini kapsar.

Lazer Cihazı İçin Kristalize HVPE GaN Galyum Nitrür Gofret 0

GaN, LED ekran, Yüksek Enerji Algılama ve Görüntüleme gibi birçok alanda kullanılabilir,

Lazer Projeksiyon Ekranı, Güç Cihazı vb.

Lazer Cihazı İçin Kristalize HVPE GaN Galyum Nitrür Gofret 2

Özellikler:

öğe	GaN-FS-N
Boyutlar	Ф 50,8 mm ± 1 mm
Marco Kusur Yoğunluğu	Bir seviye	≤ 2 cm^-2
	B Seviyesi	> 2 cm^-2
Kalınlık	300 ± 25 µm
Oryantasyon	C ekseni(0001) ± 0,5°
Oryantasyon Düz	(1-100) ± 0,5°, 16.0 ± 1.0 mm
İkincil Yön Düzeyi	(11-20) ± 3°, 8,0 ± 1,0 mm
TTV(Toplam Kalınlık Değişimi)	≤15 µm
YAY	≤20 µm
İletim Tipi	N tipi
Direnç (300K)	< 0,5 Ω·cm
Çıkık Yoğunluğu	5x10'dan az⁶ santimetre^-2
Kullanılabilir Yüzey Alanı	> %90
parlatma	Ön Yüzey: Ra < 0.2nm.Epilasyona hazır cilalı Arka Yüzey: İnce zemin
paket	Sınıf 100 temiz oda ortamında, tekli gofret kaplarında, nitrojen atmosferi altında paketlenmiştir.

2. Kurumsal Vizyonumuz

endüstri için yüksek kaliteli GaN alt tabaka ve uygulama teknolojisi sağlayacağız.

Yüksek kaliteli GaNmaterial, III-nitrür uygulaması için kısıtlayıcı faktördür, örneğin uzun ömür ve yüksek kararlılık LD'ler, yüksek güç ve yüksek güvenilirlik mikro dalga cihazları, Yüksek parlaklık ve yüksek verimlilik, enerji tasarruflu LED.

Lazer Cihazı İçin Kristalize HVPE GaN Galyum Nitrür Gofret 3

-SSS -
S: Ne lojistik ve maliyet sağlayabilirsiniz?
(1) DHL, Fedex, TNT, UPS, EMS, SF vb. kabul ediyoruz.
(2) Kendi ekspres numaranız varsa, bu harika.
Değilse, teslim etmenize yardımcı olabiliriz.Navlun=USD25.0(ilk ağırlık) +USD12.0/kg

S: Teslim süresi nedir?
(1) 2 inç 0,33 mm gofret gibi standart ürünler için.
Envanter için: Teslimat, siparişten sonra 5 iş günüdür.
Özelleştirilmiş ürünler için: Teslimat, siparişten sonra 2 veya 3 iş haftasıdır.

S: Nasıl ödeme yapılır?
100％T/T, Paypal, West Union, MoneyGram, Güvenli ödeme ve Ticaret Güvencesi.

S: MOQ nedir?
(1) Envanter için minimum sipariş miktarı 1 adettir.
(2) Özelleştirilmiş ürünler için, minimum sipariş miktarı 5 adet-10 adettir.
Miktar ve tekniklere bağlıdır.

S: Malzeme için denetim raporunuz var mı?
Ürünlerimiz için ROHS raporu temin edebilir ve raporlara ulaşabiliriz.
