Ürün Detayları
Menşe yeri: Çin
Marka adı: zmkj
Model numarası: LT-3inch
Ödeme ve Nakliye Şartları
Min sipariş miktarı: 25pcs
Fiyat: by case
Ambalaj bilgileri: 100 sınıf temizlik odası tarafından PET Filmler veya 25pcs casstle durumda
Teslim süresi: 15-30days
Yetenek temini: 5000pcs/ay
malzemeler: |
LiTaO3 tek kristal |
sanayi: |
yarı iletken gofret, testere gofreti, optik gofret |
Uygulama: |
5G, SAW cihazı, optik cam, |
renk: |
sarı, kırmızı, siyah |
Özelleştirilmiş: |
tamam |
Kalınlık: |
Özelleştirilmiş tamam tarafından 0.2 ~ 1.0mm |
boyut: |
2-6 inç |
malzemeler: |
LiTaO3 tek kristal |
sanayi: |
yarı iletken gofret, testere gofreti, optik gofret |
Uygulama: |
5G, SAW cihazı, optik cam, |
renk: |
sarı, kırmızı, siyah |
Özelleştirilmiş: |
tamam |
Kalınlık: |
Özelleştirilmiş tamam tarafından 0.2 ~ 1.0mm |
boyut: |
2-6 inç |

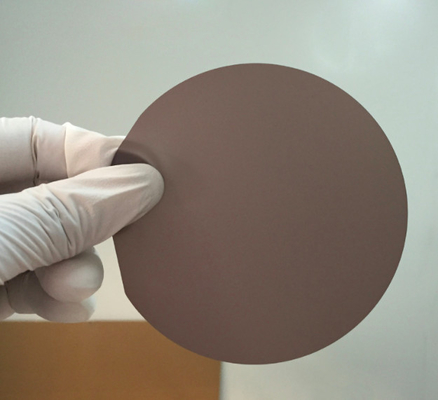

3 inç dia76.2mm Lityum tantalate LiTaO3 lityum niobat LiNbO3 gofret substratları,
Testere, 3inç, 4inç, 6inç LiTaO3 gofret için Siyah LT ve LN gofret
Piezoelektrik Kristal Lityum Tantalat LT LiTaO3 kristalleri
Lityum Tantalat (LT, LiTaO3), bir malzemenin Elektro-Optik ve Acousto-Optik uygulamalarında kullandığı gibi benzersiz özelliklere sahiptir. Bunlar şunlar olabilir: yüzey akustik dalga cihazları, toplu akustik dalga cihazları, piezo-elektrik transdüserleri ve piezoelektrik sensörler. 36 ° ve 42 ° 'lik Lityum Tantalat kesimleri, telekomünikasyon cep telefonu pazarında 800 ila 2100 MHz frekanslarında yaygın olarak kullanıldığını gösterdi. Bu yönelimler, performansta optimize edilmiş bir bant genişliği / ekleme kaybı ticareti sergiliyor ve sürekli genişleyen mobil telefon satışlarına hükmediyor.
Şartname
Oryantasyon | 36 ° ± 0,2 °, Y-kesim | 42 ° ± 0,2 °, Y-kesim | X-cut 0.2 ° ± | |
| Çap | 76.2 ± 0.3mm, 100 ± 0.3mm, 150 ± 0.3mm | |||
| 1. Daire | 22 ± 2mm, 32 ± 2mm, X ekseni için 47,5 ± 2mm dikey ± 0,2 ° | 22 ± 2mm, 32 ± 2mm, 47,5 ± 2mm, 112 ° Y ± 0.2 ° 'ye dik | ||
| 2'nci Daire | 1 OF'den 10 ± 2mm CW270 ° | 1 OF'den 10 ± 2mm CW315 ° | 1 OF'den 10 ± 2mm CW315 ° Veya 270 ° | |
| Kalınlık | 200 ° 250 ± 25um, 300-350 ± 25um, 500 ± 25um | |||
| Ön yüzey | "+", Ra <1 nM, | |||
| Arka yüzey | GC # 1000, GC # 2000 Aşıldı | |||
| LTV | Um 1um, at5x5mm bölgesi | |||
| YAY | ≤25um | |||
Opitcal Grade LiTaO3 / LiNbO3 gofretler
Yönlendirmeler X-kesim Z-kesim
Çapı 76.2 ± 0.3mm 76.2 ± 0.3mm
Oryantasyon Daire
(OF) X ± 0.2 ° 'ye dik
Kalınlık 0.2-5mm
Yüzey Kalitesi çift taraflı cilalı S / D 20 / 10,40 / 20
TTV ＜ 15um
BOW ＜ 30um
Curie Sıcaklığı 605 ± 2 °
Kenar beveling kenar rouding
Özellik Piezoelektrik Kristal LiTaO3 kristalleri
| Mükemmel fotoelektrik özelliği |
| Yüksek Hasar Eşiği |
| Yüksek Curie Sıcaklığı |
Piezoelektrik Kristal LiTaO3 kristalleri
| Şartname | Konvansiyonel | Yüksek hassasiyet |
| Malzemeler | LiTaO3 (LT) | LiTaO3 (LT) |
| Oryantasyon | X-112 °, Y, 36 °, Y, 42 °, Y 0.5 ° ± | X-112 °, Y, 36 °, Y, 42 °, Y 0.5 ° ± |
| Paralel | 30 " | 10 '' |
| Dik | 10 ' | 5' |
| Yüzey kalitesi | 40/20 | 20/10 |
| Dalgalanma Distorsiyonu | 632nm @ λ / 4 | 632nm @ λ / 8 |
| Yüzey Düzlüğü | 632nm @ λ / 4 | 632nm @ λ / 8 |
| Açık diyafram | >% 90 | >% 90 |
| oluk | <0.2 x 45 ° | <0.2 x 45 ° |
| Kalınlık / Çap Toleransı | ± 0,1 mm | ± 0,1 mm |
| Maksimum boyutlar | dia150 x 50mm | dia150 x 50mm |
| Özellikleri | LiTaO3 (LT) |
| Malzeme tipi | Tek kristal |
| Kristal yapı | Trigonal, a = 5.154, c = 13.784Å |
| Erime noktası | 1650 ℃ |
| Curie Sıcaklığı | 607 ℃ |
| İletim aralığı | 400 - 5000 nm |
| Emiş kenarı | 270nm |
| Emilim kaybı | <0.15% / cm @ 1064 nm |
| Kırılma indisi | n = 2.176, n = = 2.180 (0.633 um'de) n = 2.131, n = 2.134 (1.2 um'de) |
| Yoğunluk | 7.45 g / cm3 |
| Termal iletkenlik | 8.78x 10-7 m2 / sn |
| Optik homojenlik | ~ 10 -5 |
| Sertlik (Mohs) | 5 |
| Elastik katsayısı | C E 11 2,33 (X 10 11 N / m 2 ) C E 33 2,77 (X 10 11 N / m 2 ) |
| Dielektrik sabiti | ε 11 / ε 0 52,7 ε 33 / ε 0 44,5 |
| Sudaki çözünürlük | suda çözünmez |
| NLO Katsayıları | d 33 = 13.8 pm / V |
| d 22 = 2,4 pm / V | |
| d 11 = 0,85 pm / V | |
| Elektro-Optik Katsayılar | r 31 = 8.4 / V, @ 633nm |
| r 22 = 20 / V, @ 633nm | |
| r 33 = 30.5 pm / V, @ 633nm | |
| Hasar Eşiği | 2 MW / cm2 @ 532nm |
| Standart çap | dia150x50mm |
SSS
S1. Şirketiniz fabrika veya ticaret şirketi mi?
Biz bir fabrika var ve biz de kendimiz ticaret şirketi tarafından ihracat yapmak.
Biz Sapphire substratlar üretici ve ayrıca gofretler içine birçok tip kristal üretebilir.
S2. Örnek verebilir misiniz
Evet, müşterinin ihtiyacına göre numune temin edebilir.
Q3. Gofret veya külçe stoğunuz var mı?
Biz müşteri ihtiyacına göre çok boyutlu gofret ve lens işliyoruz.
Neredeyse 3 inç, 4 inç standart kalınlıkta gofret stokta.
Yani, eğer yazım şartnamesi varsa stoklarımızda az miktarda var.
Q4.Where şirketiniz yer var mı?
Firmamız shanghai, Çin bulunmaktadır. Fabrika Wuxi şehrinde.
Q5. Ürünleri almak ne kadar sürer?
Genellikle işlemek için 1-3 hafta sürer, standart gofret boyutu ortak 2 haftada teslim edilebilir
özelleştirilmiş boyutu ise ürünlerin miktarına ve büyüklüğüne bağlıdır.
