görüş ışığı iletimi: | % 85 | Sanayi: | elektronik ürün koruma cam kapak , led , optik cam , epi hazır gofret |
---|---|---|---|
Malzemeleri: | 99.999 % Al2O3 | Renk: | Renksiz şeffaf |
advantagement: | sertlik 9.0, aşınma direnci, | uygulamalar kullanıcısı: | iphone kamera camı , telefon , pencereyi koruyun |
Vurgulamak: | safir cam pencere,safir kapak camı |

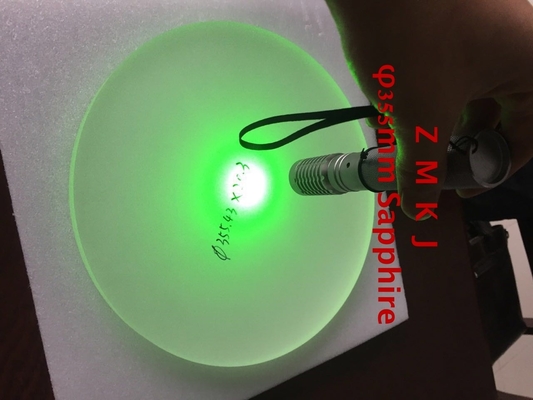

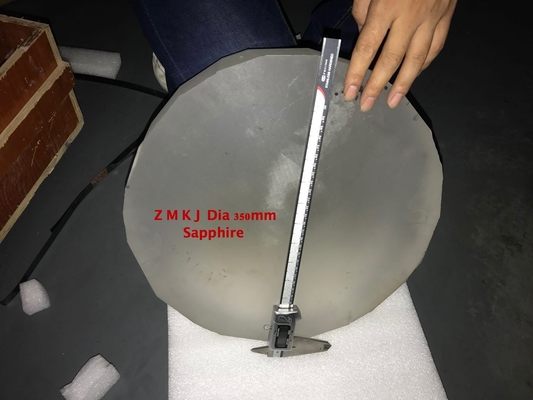

Özelleştirilmiş boyut çapı φ350mm dia300mm A-eksen C-eksen yuvarlak şekil çift taraflı al2O3 safir optik cam lens pencere
1 . safir nedir
Safir, fiziksel, kimyasal ve optik özelliklerin eşsiz bir kombinasyonudur.
Yüksek sıcaklığa, termal şoka, suya ve erozyona ve çizilmeye karşı dayanıklıdır .
3µm ila 5µm arası birçok IR uygulaması için üstün bir pencere malzemesidir .
C-düzlemi safir substratlar yaygın olarak GaN gibi III-V ve II-VI bileşiklerini büyütmek için kullanılır.
Mavi LED ve lazer diyotları, R-düzlem safir substratlar ise hetero-epitaksiyel için kullanılır.
Mikroelektronik IC uygulamaları için silikon birikimi.
2. optik lens için şartname
Çapı 0.2-350mm veya yuvarlak için özelleştirme
kare 5x5mm ~ 400x500mm
Çap toleransı +/- 0.1mm veya +/- 0.02mm
Kalınlık 0.10-100mm
Kalınlık toleransı ± 0.1mm veya +/- 0.02mm
Yüzey kalitesi (çizik ve kazma) 60/40, 40/20 veya daha iyi
Yüzey hassasiyeti λ / 10, λ / 2, λ
Net Diyafram>% 85,>% 90
Paralellik +/- 3 ', + / - 30' '
Konik 0.1 ~ 0.3mm × 45 derece
kaplama AR, BBAR veya müşteri talebi üzerine (UV, VIS, IR)
led için şartname
Oryantasyon | R düzlemi, C düzlemi, A düzlemi, M düzlemi veya belirtilen bir yönelim | ||
Yönelim toleransı | ± 0.1 ° | ||
Çap | 2 inç, 3 inç, 4 inç, 5 inç, 6 inç, 8 inç veya diğerleri | ||
Çap toleransı | 2 inç için 0.1mm, 3 inç için 0.2mm, 4 inç için 0.3mm, 6 inç için 0.5mm | ||
Kalınlık | 0.08mm, 0.1mm, 0.175mm, 0.25mm, 0.33mm, 0.43mm, 0.65mm, 1mm veya diğerleri; | ||
Kalınlık toleransı | 5 um | ||
Birincil düz uzunluk | 2 inç için 16,0 ± 1,0 mm, 3 inç için 22,0 ± 1,0 mm, 4 inç için 30,0 ± 1,5 mm, 6 inç için 47,5 / 50,0 ± 2,0 mm | ||
Birincil Daire Oryantasyonu | A düzlemi (1 1-2 0) ± 0.2 °; C Düzlemi (0 0-0 1) ± 0,2 °, Öngörülen C Ekseni 45 +/- 2 ° | ||
TTV | 2 inç için ≤7µm, 3 inç için ≤10µm, 4 inç için ≤15µm, 6 inç için ≤25µm | ||
YAY | 2 inç için ≤7µm, 3 inç için ≤10µm, 4 inç için ≤15µm, 6 inç için ≤25µm | ||
Ön yüzey | Epi-Cilalı (C-düzlemi için Ra <0.3nm, diğer oryantasyonlar için 0.5nm) | ||
Geri yüzey | İnce zemin (Ra = 0.6μm ~ 1.4μm) veya Epi cilalı | ||
paketleme | Bir sınıf 100 temiz oda ortamında paketlenmiştir |
3. Uygulamalar
- LED substrat uygulaması için
- Safir gofret ve substrat uygulamaları şunlardır:
- Mikroelektronik IC uygulamaları - SOS Silicon-on-Sapphire
- Süperiletken bileşiklerin / Galyum Nitrürün - Büyüsü
- Hibrit mikroelektronik - Polisaj taşıyıcıları
--Düşman çevre
- Ultraviyole yakın kızıl ötesine kadar sürekli iletim
--Yüksek sıcaklık
--Radiasyon direnci
4 Ürünlerimiz
SSS:
1. S: Bir fabrika veya ticaret şirketi misiniz?
A: ZMKJ ticaret şirketi ama biz wuxi şehirde gofret süreci için bir safir fabrikası var
2. S: Fabrikanız nerede bulunur?
Bir: fabrikamızda bulunan wuxi şehir jiangsu eyaleti yakın shanghai şehir hakkında 1 saat sürüş mesafesi.
3. Q: senin ADEDI Nedir?
A: ADEDI 3 adet
4. S: Özelleştirme kabul edebilir misiniz?
A: Evet, tabiki
5. S: Şimdi sipariş verirsem, teslimattan önce ne kadar olur?
A: Büyük ölçüde siparişin büyüklüğüne ve istediğiniz ürüne bağlı olacaktır.
neredeyse 1-4 hafta.
6. S: Sağladığımız kalite güvencesi nedir ve kaliteyi nasıl kontrol ederiz?
A: Üretim sürecinin her aşamasında ürünleri kontrol etmek için bir prosedür oluşturdu -
Hammadde, proses malzemelerinde, onaylanmış veya test edilmiş malzemeler, mamul mallar vb.
Ayrıca, muayene ve testi tanımlayan bir prosedür geliştirdik.
Üretim sürecinin tüm aşamalarındaki tüm öğelerin durumu.
