Sapphire Custom-Shaped Windows Optical Glass Multi-Form Özelleştirme Iletkenliği >85%

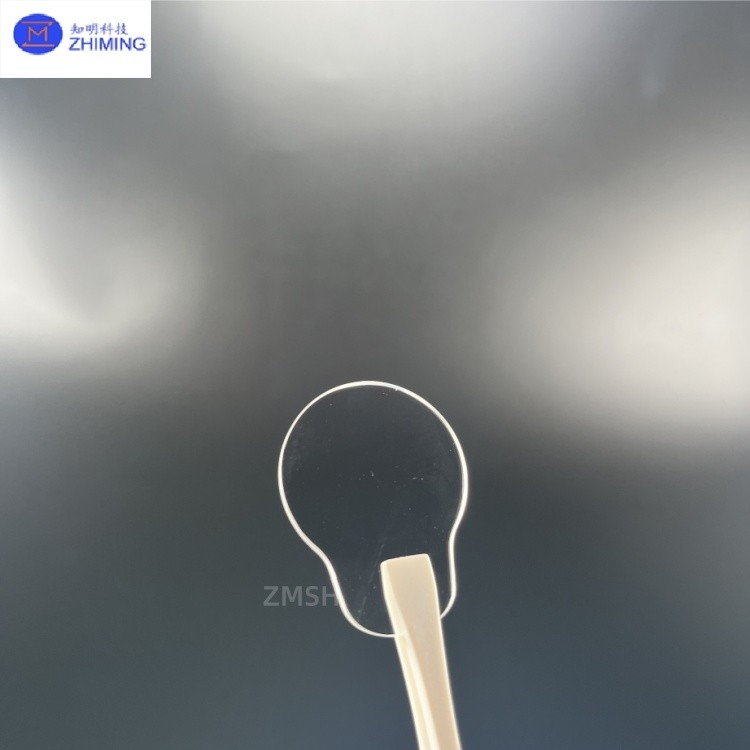

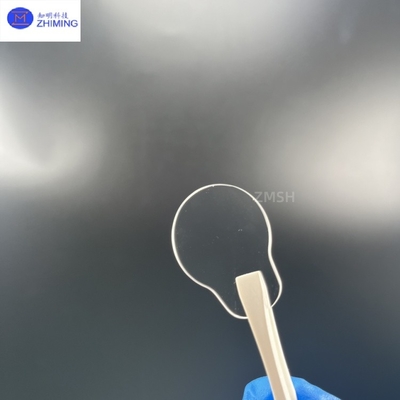

Safir özel şekilli pencere, özel optik sistemler için özel olarak tasarlanmış tek kristal alüminyum oksit (α-Al2O3) den hassaslıkla tasarlanmış standart olmayan bir optik bileşendir.Geleneksel dairesel veya kare pencerelerden farklı olarak, karmaşık geometriye (poligonal, halka, D şeklinde vb.) özelleştirilebilir.) safirin içsel özelliklerini korurken - ultra yüksek sertlik (Mohs 9) ve geniş spektrumlu geçirgenlik (250-5500nm)Bu benzersiz tasarım esnekliği, yüksek kaliteli lazer sistemlerinde yaygın olarak uygulanan, alan kısıtlı, özel optik yol veya standart olmayan arayüz gereksinimleri için ideal bir çözüm haline getirir.askeri elektro-optik, ve hassas enstrümanlama.
Ana Özellikler
· Karmaşık Geometri Uyumluluk:CNC işlenmiş düzensiz konturları (altıgen, trapez, sektör şeklinde vb.) ±0.02mm içinde kontrol edilen kenar toleransıyla destekler.Standart olmayan optik odalar veya cihaz arayüzleri ile mükemmel uyumluluğu sağlamak.
· Aşırı çevresel istikrar:Safirin üstün özelliklerini miras alır, yüksek sıcaklıklara (800°C sürekli/1800°C kısa süreli), asit/alkali korozyona (pH1-13) direnir,ve yoğun darbe veya parçacık erozyonu altında optik istikrarı korur.
· Olağanüstü Optik Performans:Lazer sistemi enerji kaybını en aza indirmek için UV'den orta IR'ye kadar% 85'in üzerinde geçirgenliği, isteğe bağlı yansıtıcı karşıtı kaplamalarla (<% 0.5 yansıtıcılık, 1064nm / 10.6μm gibi belirli dalga boylarında) elde eder.
· Mükemmel Mekanik Güç:Bükülme gücü > 600MPa, minyatür optik modüller için uygun olan ultra ince yapıları (0,2 mm'ye kadar) kırılmadan işleme sokar.
Teknik parametreler
| Parametreler |
Özellikleri |
| Maddi Saflık |
≥ 99,99% α-Al2O3 tek kristal |
| yoğunluk |
3.98 g/cm3 |
| Sertlik |
Mohs 9 / Knoop 2200 kgf/mm2 |
| Dalga boyu aralığı |
250-5500 nm |
| İletişim |
> 85% (Görünür-NIR), > 80% (UV-MIR) |
| Sıcaklık aralığı |
Sürekli: 800°C, Kısa süreli: 1800°C |

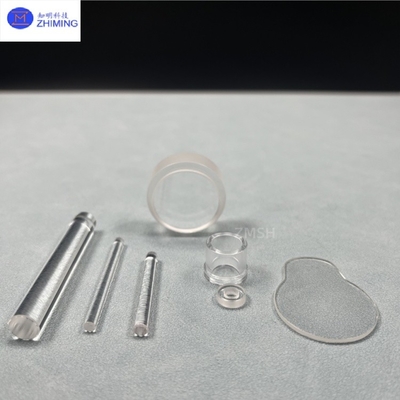

| Mümkün Şekiller |
Çokgen, Halkalı, D şeklinde, Sektör vb. |
| Kalınlık aralığı |
0.2-20 mm (±0,01 mm tolerans) |
| Yüzey Kabalığı |
Ra ≤5 nm (pürüzsüz) |
Başlıca Uygulamalar
1Özel Lazer Optik Sistemleri: Fiber lazerler için yan pompa pencereleri veya ultra hızlı lazer deflektörleri için koruyucu pencereler olarak hizmet eder ve karmaşık optik yollara hassas bir şekilde uyarlanır.
2Savunma ve Havacılık: Füze arayan düzensiz radomlarda ve hava içi EO kapsülleri için asimetrik gözlem pencerelerinde kullanılır, aerodinamik profilleri çarpma direnciyle dengeler.
3Yarım iletken ekipmanları: Çizim makineleri ve ince film atıklama sistemleri için şekilli görüntü kapıları olarak işlev görür, bozulmadan açık gözlem sağlarken plazma korozyona direnir.
4. Tıbbi ve Bilimsel Enstrümanlar: Endoskopik eklemli lenslerde ve sinkrotron radyasyon ışın hattı deflektörlerinde uzay kullanımını ve optik verimliliği optimize eder.
