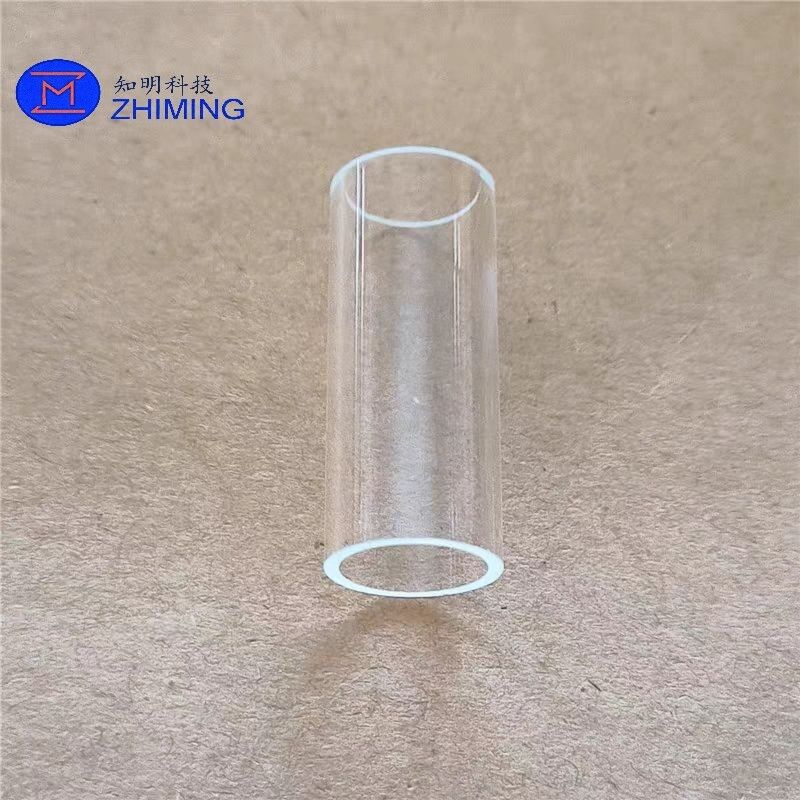

Ürün Genel Görünümü
    EFG safir tüpleri ve profilleri, Edge-defined Film-fed Growth (EFG) işlemi ile doğrudan 4N5 sınıfı yüksek saflıklı alümina alüminasından yetiştirilen tek kristal safir bileşenleridir.Temel prensibi özel molibden ölçekleri aracılığıyla kristal kesimi şekillendirmek: Erimiş alüminiyum, kapilyar hareketle mattanın iç çatlağı boyunca sıvı bir film oluşturmak için yukarıya tırmanır. Tohum kristalı sıvı filmle temas ettikten sonra yavaşça yukarı çekilir,ve erimiş tohum kristal yönelimi boyunca sürekli olarak kristalleşir ve katılaşırDoğrudan uzun boyutlu tek kristal profiller üretmek için, çapraz kesim şekli matrisle aynıdır.Bu işlem, kesme ve sondaj gibi sonraki işleme süslemesini büyük ölçüde azaltarak, neredeyse net şeklinde şekillendirmeyi başarır.Malzeme kullanım oranı ve seri üretim verimliliği geleneksel Kyropoulos katı ingot işleme çözümünden önemli ölçüde üstündürÜrünler tek kristal safirin özgün avantajlarını tam olarak miras alır: yüksek sıcaklığa direnç, yüksek sertlik, güçlü korozyon direnci,Yüksek elektrik yalıtımı ve geniş spektrumlu ışık iletimi, ve olağanüstü uzunluk, ince duvar kalınlığı ve yüksek maliyet verimliliğine sahiptir.ince levhalar ve özel şekilli profiller mevcuttur.Yüksek sıcaklıklı endüstriler, genel yarı iletken işlemleri, kimyasal sıvı dağıtımı ve optik inceleme için uygun maliyetli tek kristal çözümlerdir.

Temel Teknik Özellikler
1Neredeyse Net Şekilde EFG Büyüme Süreci
Özellikle hazırlanmış matrisler, kristal kesimini doğrudan şekillendirir ve büyümüş profiller bitmiş şekle yakındır.Kyropoulos işleminde olduğu gibi katı ingotlardan kapsamlı malzeme çıkarmaya gerek yokturMalzeme kullanım oranı %60'ın üzerinde (genellikle Kyropoulos işlenmiş borular için %20'den az) ulaşabilir ve hammadde kaybını ve işleme maliyetlerini büyük ölçüde azaltabilir.ve standart ürünlerin seri üretimi için uygundur.

2.Uzun Uzunluklu ve İnce Duvarlı Spesifikasyon Avantajı
1500 mm'den uzun uzunlukta uzun boyutlu profiller tek seferde büyütülebilir ve minimum duvar kalınlığı 0,3 mm'de kontrol edilebilir.Uzun yollu sıvı dağıtım ve uzun fırın eşleştirme ihtiyaçlarını mükemmel bir şekilde karşılıyorBlok boyutu sınırlı, Kyropoulos uzun borular splicing gerektirir, ve ince duvarlı boru işleme büyük malzeme kaybı ve yüksek maliyet içerir.

3Yüksek saflıklı tek kristal malzeme bazı.
Temel malzeme 4N5 sınıfı (≥99.995%) yüksek saflıklı tek kristal α-Al2O3'tür, tahıl sınırları, gözenekler ve kirlilik ayrımı olmayan monolitik tek kristal.Kristal bütünlüğü Kyropoulos'tan yetiştirilen ingotlardan biraz daha düşük olsa da,Polykristal alümina seramik ve kuvars cam gibi geleneksel tüplerden çok daha üstündür ve çoğu endüstriyel senaryoların performans gereksinimlerini karşılar.

4Çok yüksek sıcaklık ve termal şok istikrarı
Malzemenin erime noktası 2050°C ve oksidleyici atmosferde uzun süreli çalışma sıcaklığı 1600°C'ye kadar.Yüksek sıcaklıklarda minimum boyut deformasyonuna sahiptir ve çatlamadan şiddetli termal şoklara dayanabilir, boru fırınları, yüksek sıcaklıklı sinterleme ve orta sıcaklıklı plazma gibi termal senaryolar için uygundur.
5Yüksek Sertlik, Kullanım ve Kimyasal Korozyona Direnci
Mohs Sınıfı 9 sertliği ile mükemmel bir aşınma ve çizik direnci vardır ve yüksek basınçlı sıvı temizlemesine ve parçacık sürtünmesine dayanabilir.En güçlü asitlere dayanıklı, alkaliler ve oda sıcaklığında organik çözücüler, ve sadece yavaş hidroflu tarafından aşındırılır

Orik asit ve sıcak fosforik asit.Kuvars ve cam tüplerden çok daha uzun.
6Mükemmel elektrik yalıtımı ve optik performans.
Oda sıcaklığı dirençliliği 1014 Ω · cm'den daha yüksek ve istikrarlı dielektrik özellikleri ile, RF ve yüksek voltajlı güç senaryoları için uygun güvenilir yüksek voltajlı elektrik izolasyonu sağlar.190nm UV'den 4nm'e kadar olan bantta yüksek geçirgenliğe sahiptir..5μm orta kızılötesi, sıvı gözlem, optik inceleme ve ultraviyole reaksiyon gibi ışık iletim gereksinimlerini karşılar.

7Tam yapı özelleştirme ve hassas işleme yeteneği
Çeşitli çapraz kesimlere sahip profiller, yuvarlak, kare ve özel şekillerde matris değiştirerek özelleştirilebilir.Redüksiyon boruları ve oluklu borular mevcuttur.Son yüz cilalama, iç/dış silindirli ince öğütme, çemberleme gibi ikincil işlemehassas sondaj ve metalleşme mühürleme, ekipman kurulum arayüzlerine doğru bir şekilde uymak için tamamlanabilir.

8Büyük ölçekli seri üretim ve maliyet avantajı
Uzun boyutlu profiller tek seferde yetiştirilebilir ve kesim ve segmentasyondan sonra birden fazla bitmiş ürün elde edilebilir, bu da yüksek seri üretim verimliliğine neden olur.

Yakın ağ şeklinde şekillendirilmesinin yüksek malzeme kullanımı ile, toplam ürün maliyeti önemli ölçüdeKyropoulos yöntemiyle işlenmiş benzer ürünlerden daha düşük maliyetli,nitive, yüksek hacimliGeleneksel endüstriyel senaryolarda.

Standart Spesifikasyonlar

Tipik Uygulamalar

1. Yüksek sıcaklık endüstrisi: Tüp fırın kaplamaları, yüksek sıcaklıklı sinterleme koruma boruları, termo çift koruma kılıfları, metallürjik yüksek sıcaklıklı teslim boruları,uzun süreli çalışma için 1600°C yüksek sıcaklığa ve termal şoka dayanıklı, hizmet ömrünü büyük ölçüde artırmak için kuvars tüplerini değiştirmek
2. Genel yarı iletken alanı: Orta ve düşük kaliteli plazma gazı dağıtım boruları, süreç temizleme boru hatları, wafer aktarımı koruma kılıfları, orta yoğunluklu plazma bombardımanına dayanıklı,Yüksek kaliteli Kyropoulos yarı iletken tüplerinden daha iyi maliyet verimliliği ile
3. Kimyasal sıvı alanı: Yüksek koroziv sıvı dağıtım boruları, kimyasal reaksiyon gözlem boruları, yüksek saflıklı orta akış boruları,Çoğu asit ve alkali korozyona dayanıklı ve orta saflık sağlar
4. Optik ve denetim alanı: Optik algılama akış hücreleri, ultraviyole reaksiyon tüpleri, spektrometre örnekleme tüpleri, lazer boşluk koruma tüpleri, ışık geçirgenliği ve korozyon direnciyi birleştiren
5. Genel endüstri alanı: aşınmaya karşı dirençli oçak kılıfları, sıvı nozeleri, sensör koruma kılıfları, yüksek sıcaklık gözlem pencere boruları, metal değiştirme,Plastik ve sıradan seramiklerin kullanım ömrünü büyük ölçüde uzatması

Kalite Kontrolü

Ölçüm hazırlanmasından bitmiş ürünün teslimatına kadar tam bir süreç kalite kontrol sistemi kurulur ve her ürün sıkı çok boyutlu denetimlere maruz kalır.İç/dış çapı ve duvar kalınlığı boyut doğruluğu denetimi, koaksallık ve düzlük kalibrasyonu, tüm borunun görsel kusurları taraması (cıkıntılar, kenar parçaları, kabarcıklar, kirlilikler), yüzey kabalığı denetimi,Basınç direnci ve hava sıklığı örnekleme denetimiEndüstriyel sınıf ürünler için standart test raporları sağlanabilir,Özel gereksinimleri olan ürünler için XRD kristal yönelim doğrulama raporları sağlanabilir., farklı endüstriyel senaryoların gereksinimlerini karşılamak için doğru parametreleri ve istikrarlı performansı sağlar.

Sık Sorulan Sorular

S1: Safir tüpü hangi malzemeden yapılmıştır?

A: Bizim safir borular yüksek saflık tek kristal alümina (α-Al2O3) 4N5 sınıfı (≥99.995%) saflığı ile yapılır.Polycrystalline alümina seramik tüplerinden önemli ölçüde farklı.

S2: Safir tüpü şeffaf mı?

A: Standart optik safira tüpleri renksiz ve çok şeffafdır, görünen bir sis, kabarcık veya kapsama yoktur.Endüstriyel sınıflı cilalanmamış borular zemin yüzeyinde hafif bir serin beyaz görünüm gösterebilir..

S3: Sapphire tüpü ile alümina seramik tüpü aynı mı?

A: Hayır. Sapphire tüpü erimiş durumdan yetiştirilen tek kristal Al2O3'tür, daha yüksek performans gösterir, ancak daha yüksek maliyetlidir. Alumina seramik tüp, tozdan sinterlenmiş polikristallidir,Genel endüstriyel senaryolar için daha düşük maliyetle.

S4: EFG ve Kyropoulos (KY) safir tüpleri arasındaki fark nedir?

A: EFG işlemi: Doğrudan ölçeklendirme ile büyütülür, uzun boylu, ince duvarlı ve yüksek maliyet etkinliğine sahiptir.Genel endüstriyel ve yüksek sıcaklıklı fırın senaryoları için idealdir. KY işlemi: Düşük kusur yoğunluğu, yüksek plazma direnci ve büyük kalın duvar boyutlarına sahip katı toplu ingottan işlenmiştir. Yüksek kaliteli yarı iletken plazma ekipmanları için.

S5: Başvurum için hangi süreci seçmeliyim?

A: Uzun borular, ince duvarlı borular, maliyet duyarlı toplu siparişler ve genel yüksek sıcaklık / kimyasal uygulamalar için EFG'yi seçin.yarı iletken plazma odaları, ve ultra düşük kusur yoğunluğu gerektiren uygulamalar.

S6: Safir tüplerinizin standart boyut aralıkları nelerdir?

    A: Dış çapı: Φ2mm Φ120mm (büyük boyutlar için özelleştirilebilir) Duvar kalınlığı: 0.3mm 20mm Tek uzunluk: EFG için 1500mm'ye kadar; KY işlemi için 600mm'ye kadar.

İlgili Ürünler

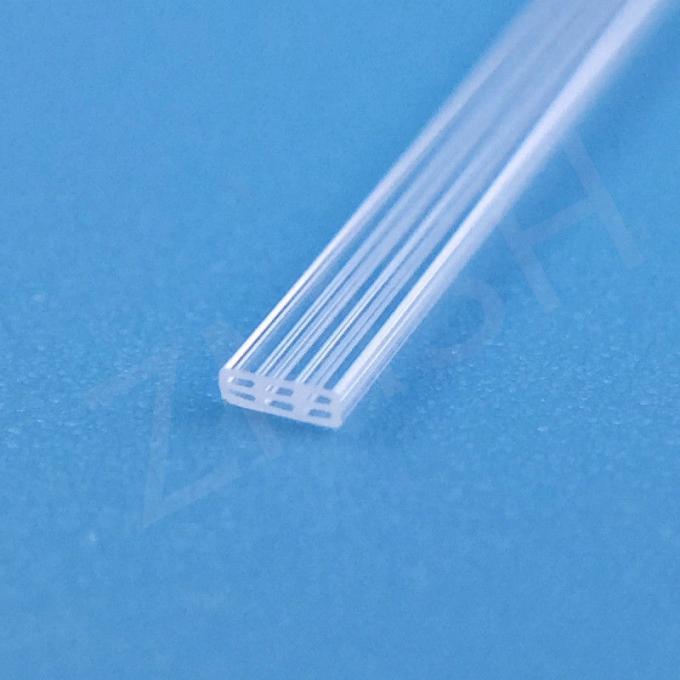

️ 融石英玻璃光学管 SiO2 晶体材料 透明玻璃管 GS1 GS2
