Ürün Tanımı

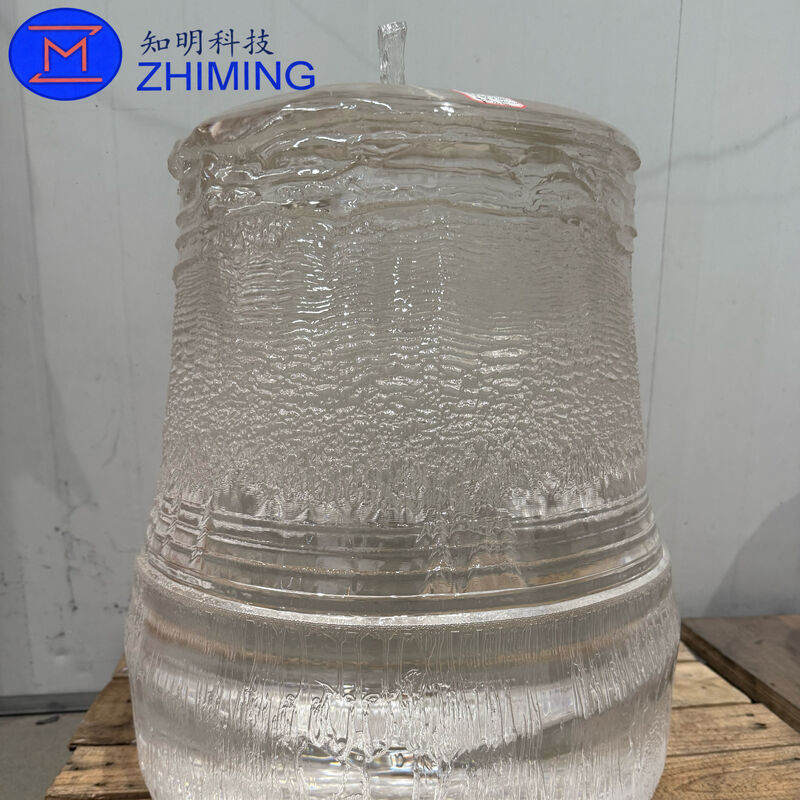

Sapphire ingot'lar, yüksek saflıkta tek kristal Al2O3 malzemeleridir.Sertlik,optik şeffaflık, veTermal kararlılıkGelişmiş kristal büyüme teknolojileri kullanılarak üretilen safir ingotlar, yarı iletken, optik, LED, lazer ve endüstriyel uygulamalarda yaygın olarak kullanılır.

ZMSH safira ingotları sağlıyorÇeşitli boyutlarveKristal yönelimleriFarklı işleme gereksinimlerini karşılamak için üstün kimyasal dayanıklılık, elektrik yalıtımı ve yüksek mekanik dayanıklılık,safir ingotları sert ve yüksek sıcaklıklarda güvenilir bir şekilde çalışır.

Bizim safir ingotlarımız vafer üretimi, optik pencereler, lazer bileşenleri, hassas mekanik parçalar ve bilimsel ekipman için uygundur.Müşteri gereksinimlerine göre özel boyutlar ve özellikler mevcuttur, gelişmiş endüstriyel uygulamalar için istikrarlı kalite ve tutarlı performans sağlamak.

Safira Ingot'un Önemli Özellikleri

• Yüksek saflık:Ultra saf tek kristal Al2O3Malzeme tutarlılığı.
• Kristal yönelimi:C düzleminde, A düzleminde, R-pla'da mevcuttur.ve kişiselleştirilmiş yönlendirmeler.
• Aşırı Sertlik:Mohs sertliği 9, olağanüstü aşınma ve çizik direnci sunuyor.
• Mükemmel optik iletim:UV'den yüksek şeffaflıkKızılötesi dalga boylarına.
• Üstün Termal Dayanıklılık:Yüksek sıcaklık ortamlarında güvenilir performans.
• Elektrik yalıtımı:Yüksek dirençlilik ve istikrarlı dielektrik özellikleri.
• Kimyasal direnci:Asitlere, alkalilere ve sert koroziv koşullara dayanıklı.
• Yüksek mekanik dayanıklılık:Hassas işleme ve gelişmiş endüstriyel uygulamalara uygundur.
• Özelleştirilebilir özellikler:Çeşitli boyutlar, yönelimler ve yüzey kaplamaları mevcuttur.

Safir Ingot Büyütme Yöntemleri

• Kyropoulos (KY):Yüksek kaliteli büyük ingotlar, az kirlilik.
• Czochralski (CZ):Çok yönlü bir yöntem, daha küçük ingotlar için yaygın olarak kullanılır.
• Diğer yöntemler:HEM, EFG, Verneuil, HDS (istek üzerine mevcuttur).

Safir ingotBaşvurular

• Yarım iletken:Wafer substratları, epitaksyal büyüme ve işleme bileşenleri.
• Optik ve Lazer:Optik pencereler, lensler, lazer sistemleri ve kızılötesi bileşenler.
• LED endüstrisi:LED çip üretimi için safir substratları.
• Endüstriyel ekipman:Kullanıma dayanıklı parçalar, fırın pencereleri ve hassas makine bileşenleri.
• Tıbbi cihazlar:Cerrahi aletler, biyosensörler ve tıbbi optik bileşenler.
• Havacılık ve Savunma:Koruyucu pencereler, kızılötesi sistemler ve yüksek sıcaklık uygulamaları.

Sık Sorulan Sorular

1S: Safir ingotlarının temel uygulamaları nelerdir?

A:

• LED alt katmanları:Üstün kullanım alanı (pazarın% 95'inden fazlası), gallium nitrit yetiştirmek için dilimlenerek ve cilalanarak vafelere dönüştürülür (




  ) mavi/yeşil/beyaz LED'ler için katmanlar.
• Elektronik ve Mobil Cihazlar:Akıllı telefon kamera kapakları, saat yüzleri ve üstün çizim direnci gerektiren ekranlar için kullanılır.
• Havacılık ve Savunma:Dalga ileten pencereler, kızılötesi (IR) dedektörleri ve zırhlı cam bileşenleri.
• Optik bileşenler:Yüksek dayanıklılıklı, yüksek sıcaklıklı camlar, lensler ve lazerler.

2S:Safir ingotları nasıl üretilir?

A:

• Çiğ madde:Yüksek saflıkta alümina (




  HPA) tozu erime noktasının üzerinde ısıtılır.


  2050°C.
• Büyüme yöntemleri:En yaygın yöntemKyropoulos (KY) yöntemi, büyük, yüksek kaliteli, düşük stresli kristaller üretir.Czochralski (CZ) yöntemiveKenar tanımlı Film beslenmiş büyüme (EFG).
• İşlem sonrası:Büyüdükten sonra, top çekirdeklenir, yönlendirilir, dilimlenir ve waferlere veya bileşenlere şekillendirilir.

3S:Hangi boyutlar ve yönelimler mevcut?

A:Alınabilir:80kg, 200kg ve 400kg.Kristal yönelimleri şunları içerir:A, C ve R, uygulama gereksinimlerine göre seçilir.
