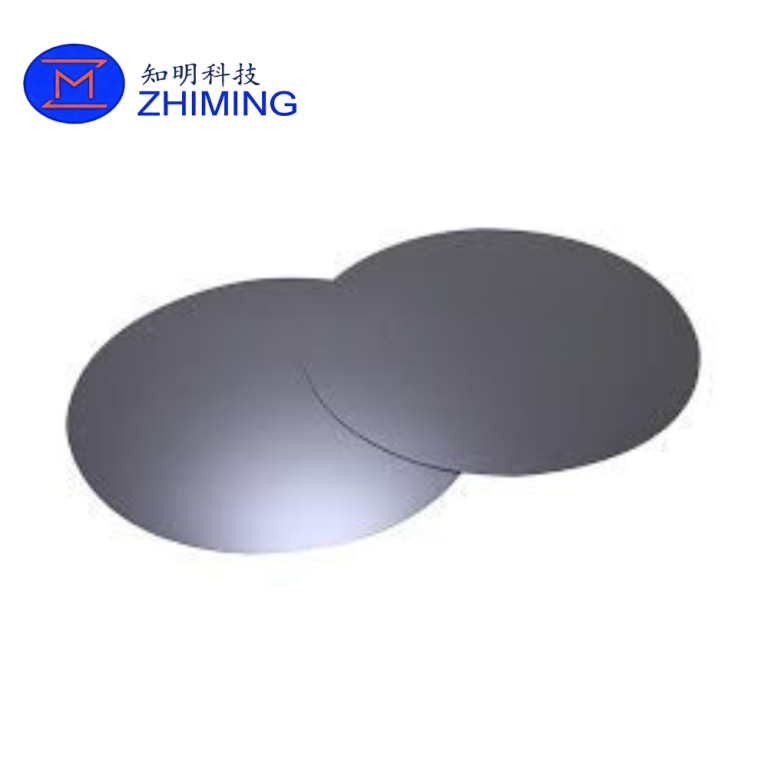

SiC Dummy Gofret (Silikon Karbür Taşıyıcı Gofret / Proses Monitör Gofreti), yarı iletken ekipman kalifikasyonu, oda hazırlama, termal stabilizasyon, proses doğrulama ve üretim plaka koruması için tasarlanmış yüksek dayanıklılığa sahip bir proses plakasıdır.

Çip üretimi için kullanılan cihaz sınıfı levhaların aksine, SiC kukla levhalar, bölme dengesini korumak, termal dağıtımı optimize etmek ve gelişmiş üretim operasyonları sırasında işlem tekrarlanabilirliğini geliştirmek için yarı iletken işlem araçları içinde yardımcı levhalar olarak işlev görür.

Silisyum karbürün olağanüstü termal iletkenliği, mekanik mukavemeti ve kimyasal stabilitesi sayesinde SiC kukla levhalar, özellikle yüksek sıcaklıklar, plazmaya maruz kalma, aşındırıcı kimyalar ve tekrarlanan işlem döngüleri içeren zorlu yarı iletken ortamlar için uygundur.

SiC Sahte Gofretlerin Temel İşlevleri

1. Oda Koşullandırması ve Isınma

Üretim levhaları proses odasına girmeden önce, hazne sıcaklığını, gaz akışı dağılımını, plazma yoğunluğunu ve basınç koşullarını dengelemek için SiC kukla levhalar kullanılır. Bu, süreç kaymasının azaltılmasına yardımcı olur ve levhadan levhaya tutarlılığı artırır.

2. Ekipman Kalifikasyonu ve Proses Doğrulaması

Alet kurulumu, önleyici bakım ve tarif kurulumu sırasında yaygın olarak kullanılan SiC kukla levhalar, mühendislerin pahalı üretim levhalarını riske atmadan proses stabilitesini doğrulamasına olanak tanır.

3. Üretim Gofretinin Korunması

Toplu işleme sistemlerinde, yapay levhalar, tekdüze termal yüklemeyi ve plazma simetrisini korumak, kenar etkilerini en aza indirmek ve değerli cihaz levhalarını dengesizlik veya kirlenmeye karşı korumak için kullanılmayan levha yuvalarını işgal edebilir.

4. Süreç Geliştirme ve Reçete Optimizasyonu

Tekrarlanan işlem döngüsünün gerekli olduğu aşındırma denemeleri, biriktirme ayarı, implantasyon testi ve oda eşleştirme uygulamaları için idealdir.

Neden Silikon Sahte Gofretler Yerine SiC'yi Seçmelisiniz?

Olağanüstü Isı İletkenliği

Silisyum karbür, geleneksel silikondan önemli ölçüde daha yüksek termal iletkenlik sunarak, ısıl işlem sırasında daha hızlı ısı transferi ve gelişmiş sıcaklık homojenliği sağlar.

Bu şunları azaltır:

• Lokalize aşırı ısınma
• Termal stres konsantrasyonu
• Gofret çarpıklığı
• Süreç tekdüzeliği

Olağanüstü Yüksek Sıcaklık Kararlılığı

SiC, yüksek sıcaklıklarda mükemmel boyutsal kararlılığı korur ve bu da onu aşağıdakiler için son derece uygun kılar:

• Yüksek sıcaklıkta tavlama
• Epitaksi
• LPCVD
• Plazma ile geliştirilmiş biriktirme sistemleri

Üstün Kimyasal Direnç

SiC asitlere, alkalilere ve agresif yarı iletken kimyalara karşı mükemmel direnç gösterir. Biriktirilen filmler, gofret substratı korunurken sıklıkla seçici olarak çıkarılabilir ve bu da birden fazla yeniden kullanım döngüsüne olanak tanır.

Mükemmel Mekanik Dayanım

Geleneksel silikon plakalarla karşılaştırıldığında SiC şunları sağlar:

• Daha yüksek sertlik
• Daha iyi aşınma direnci
• Stres altında daha düşük deformasyon
• Tekrarlanan işlemlerde daha uzun servis ömrü

Malzeme Özellik Karşılaştırması

Temel Avantajların Özeti

• Daha iyi ısı dağılımı için daha yüksek termal iletkenlik
• Yüksek sıcaklıkta işleme sırasında daha iyi boyutsal kararlılık
• Plazma ve aşındırıcı ortamlara karşı üstün direnç
• Azaltılmış mekanik deformasyon ve levha çarpıklığı
• Tekrarlanan yeniden kullanım sayesinde daha uzun çalışma ömrü

Tipik Yarı İletken Uygulamaları

• Yarı iletken ekipman kalifikasyonu
• Oda baharatı ve iklimlendirme
• İşlem hata ayıklama ve doğrulama
• Gofret ısınması ve termal dengeleme
• Plazma aşındırma sistemleri
• CVD ve PVD biriktirme ekipmanı
• İyon implantasyon sistemleri
• RTP ve tavlama fırınları
• Toplu sistemlerde gofret yuvası doldurma
• Proses tekrarlanabilirlik testi
• Gaz akışı ve termal homojenlik değerlendirmesi

Mevcut Özellikler

• Çap: 2” / 4” / 6” / 8” / 12”
• Malzeme: Silisyum Karbür (SiC)
• Yüzey: Cilalı / Alıştırılmış / Özel
• Kalınlık: Özelleştirilebilir
• Kenar Profili: Standart / Yuvarlak / Özelleştirilmiş
• Yeniden Kullanılabilirlik: Çoklu süreç döngüleri
• Özelleştirme: Talep üzerine mevcuttur

Yarı İletken Üretiminin Avantajları

✔ Geliştirilmiş hazne stabilitesi
✔ Daha az proses dalgalanması
✔ Geliştirilmiş termal homojenlik
✔ Yüksek değerli üretim plakaları için koruma
✔ Yeniden kullanım sayesinde daha düşük sarf malzemesi maliyeti
✔ Agresif yarı iletken ortamlar için uygundur
✔ Tekrarlanan termal döngü altında uzun servis ömrü

SSS

S1: SiC sahte levhalar yeniden kullanılabilir mi?

Evet. Mükemmel kimyasal dirençleri ve mekanik dayanıklılıkları nedeniyle SiC kukla levhalar, uygun temizlik ve inceleme sonrasında genellikle birden çok kez yeniden kullanılabilir.

S2: Hangi yarı iletken araçlar SiC kukla levhalarla uyumludur?

Bunlar yaygın olarak kullanılır:

• Aşındırma sistemleri
• CVD/PVD ekipmanı
• RTP odaları
• İyon implantasyon araçları
• Difüzyon fırınları
• Gofret temizleme sistemleri

S3: Yüksek sıcaklıkta işleme için neden SiC kukla levhalar tercih ediliyor?

SiC, standart silikon plakalara kıyasla üstün termal iletkenlik, daha yüksek sertlik, daha düşük termal deformasyon ve zorlu işleme ortamlarına daha iyi direnç sağlar.

S4: Özel boyutlar ve yüzey kaplamaları sağlanabilir mi?

Evet. Ekipman gereksinimlerine göre özel çap, kalınlık, düz/çentik yönü, kenar tasarımı ve yüzey işlemi mevcuttur.
