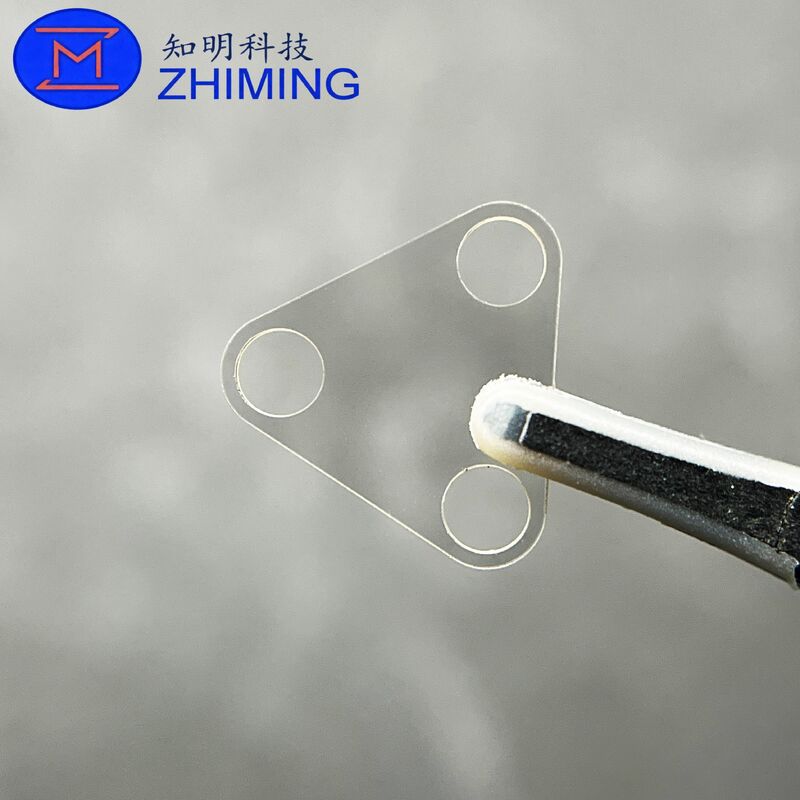

Yüksek Hassasiyetli Açık Delikli Özel Safir Üçgen Bileşen

Yüksek hassasiyetli delikli özel safir üçgen bileşen

Ürün Tanıtımı

Özel Sapphire Üçgen Bileşenlerimiz son derece mekanik dayanıklılık, termal istikrar ve kimyasal direnç gerektiren yüksek endüstriyel uygulamalar için tasarlanmıştır.% 9 yüksek saflıklı tek kristal safir (Al2O3), bu bileşenler hassas bir üçgen geometri ile hassasca delinen deliklere sahiptir.

Bu ürün, standart cam veya seramiklerin performans gereksinimlerini karşılayamadığı yarı iletken levha işleme, yüksek basınçlı görüş alanları ve optik sensörler gibi uygulamalar için idealdir.

Teknik Üretim Yeteneği

Tasarımınızın üretim için optimize edilmesini sağlamak için, safir işleme için aşağıdaki özellikleri sağlıyoruz:

Notlar:

• Üçgen geometri ve delik pozisyonları CAD veya STEP çizimlerine göre tamamen özelleştirilebilir.

• Yüksek yeniden üretilebilirlik endüstriyel uygulamalar için tutarlı kaliteyi sağlar.

Ana Performans Avantajları

• Aşırı Sertlik:Mohs 9 sertliği, abrasif ortamlarda üstün çizik direnci ve dayanıklılığı sağlar.

• Yüksek ısı direnci:Son derece yüksek sıcaklıklarda yapısal bütünlüğü korur, zorlu endüstriyel ve yarı iletken uygulamaları için idealdir.

• Geniş optik iletim:Yüksek şeffaflıkUV (190 nm) ila Orta IR (5000 nm), çok çeşitli optik uygulamaları destekler.

• Kimyasal ve plazma direnci:Koroziv veya plazma zengin ortamlarda mükemmel dayanıklılık.

• Sıfır Gazlama:İhtiyaçları:Ultra Yüksek Vakum (UHV)ve temiz oda süreçleri.

Tipik Uygulamalar

• Yarım iletken endüstrisi:Plazma dayanıklı üçgen destek plakaları, wafer konumlandırma pinleri ve hassas hizalama armatürleri.

• Sıvı hassasiyet sistemleri:Yüksek basınçlı kimyasal nozeller veya su jeti uygulamaları için mikro delikler (0,2 mm).

• Optik Sistemler:Üçgen prizmalar, hassas pencere montajları ve yüksek optik açıklık gerektiren bileşenler.

• Havacılık ve Yüksek Sıcaklık Algılayıcıları:Aşırı basınçlı görüntüleme pencereleri ve yüksek sıcaklıklı optik sensör kaplamaları.

Sıkça Sorulan Sorular (FAQ)

S1: Bir safir üçgenli bileşende elde edebileceğiniz en küçük delik çapı nedir?
Delikleri tam olarak makinelerle yapabiliriz.0±0,01 mm toleransla 0,2 mmGelişmiş ultrasonik veya lazer sondajı kullanılarak elde edilen delik duvarları pürüzsüz ve parçalanmamıştır.

S2: Üçgen şekli ve delik pozisyonları özelleştirilebilir mi?
Evet. Üçgen geometrisinin (eşitgen, dikdörtgen veya diğer türler) ve tam delik konumlarının tam özelleştirilmesini sunarız. Mümkünlük değerlendirmesi için CAD, STEP veya PDF çizimleri gönderilebilir.

S3: Yüksek yüzey kalitesini ve düzlüğünü nasıl garanti edersiniz?
Her bileşen, interferometre ve optik karşılaştırıcılar kullanarak titiz bir denetimden geçiyor.Çizik/Kazma 20/10MIL-PRF-13830 standardına göre veYüzey düzlüğü λ/10 @633 nm'ye kadarYüksek hassasiyetli optik yollar için uygundur.

S4: Neden erimiş kuvars veya alümina seramik yerine safir seçiyorsunuz?
Sapphire daha iyi sağlar.mekanik sertlik, termal direnç, plazma ve kimyasal dayanıklılık ve geniş optik iletim, diğer malzemelerin başarısız olduğu aşırı koşullar için idealdir.

S5: Tasarım standart özellikleri aşarsa ne olacak?
Sık sık çalışıyoruzZorlu geometri ile Ar-Ge ve özel projelerEğer tasarımınız listelenen parametrelerin dışında ise, lütfen bizimle iletişime geçin. Genellikle benzersiz veya "mümkün olmayan" gereksinimler için çözümler sunabiliriz.
