SiC Substrat
Created with Pixso. Güç Yarım iletken üretimi için 12 inç 300 mm 4H-N SiC substratı

Güç Yarım iletken üretimi için 12 inç 300 mm 4H-N SiC substratı

Marka Adı: ZMSH
Adedi: 50
Teslim Zamanı: 2-4 HAFTA
Ödeme Şartları: T/T
Ayrıntılı Bilgiler
Menşe yeri:
ŞANGAY, ÇİN
Politip:
4h
Doping Türü:
N-Tipi
Çap:
300 ± 0,5 mm
kalınlık:
Yeşil: 600 ± 100 μm / Şeffaf: 700 ± 100 μm
Yüzey Yönü:
4° <11-20> ± 0,5°'ye doğru
Birincil daire:
Çentik / Tam yuvarlak
Çentik Derinliği:
1 – 1,5mm
Toplam Kalınlık Değişimi (TTV):
≤ 10 mikron
Mikro Boru Yoğunluğu (MPD):
≤ 5 adet/cm²
Ürün Açıklaması

12 İnç 300mm 4H-N SiC Alt Tabaka (Substrate) Güç Yarı İletken Üretimi İçin


1. Ürüne Genel Bakış


12 inç (300 mm) silisyum karbür (SiC) alt tabaka, gelişmiş güç elektroniği ve yüksek frekanslı cihaz üretimi için tasarlanmış, büyük çaplı, geniş bant aralıklı bir yarı iletken malzemedir. Geleneksel 6 inç ve 8 inç SiC gofretlere kıyasla, 12 inç formatı kullanılabilir gofret alanını önemli ölçüde artırır, bu da gofret başına daha yüksek cihaz çıktısı, iyileştirilmiş üretim verimliliği ve kalıp başına daha düşük maliyet sağlar.

Bu özellik, üç alt tabaka sınıfını kapsar:

  • 4H SiC N-tipi Üretim Sınıfı

  • 4H SiC N-tipi Kukla Sınıfı

  • 4H SiC Yarı Yalıtkan (SI) Üretim Sınıfı

Bu sınıflar, ekipman kalibrasyonundan ve proses geliştirmeden, yüksek güvenilirlikli cihaz üretimine kadar çeşitli uygulamaları destekler.


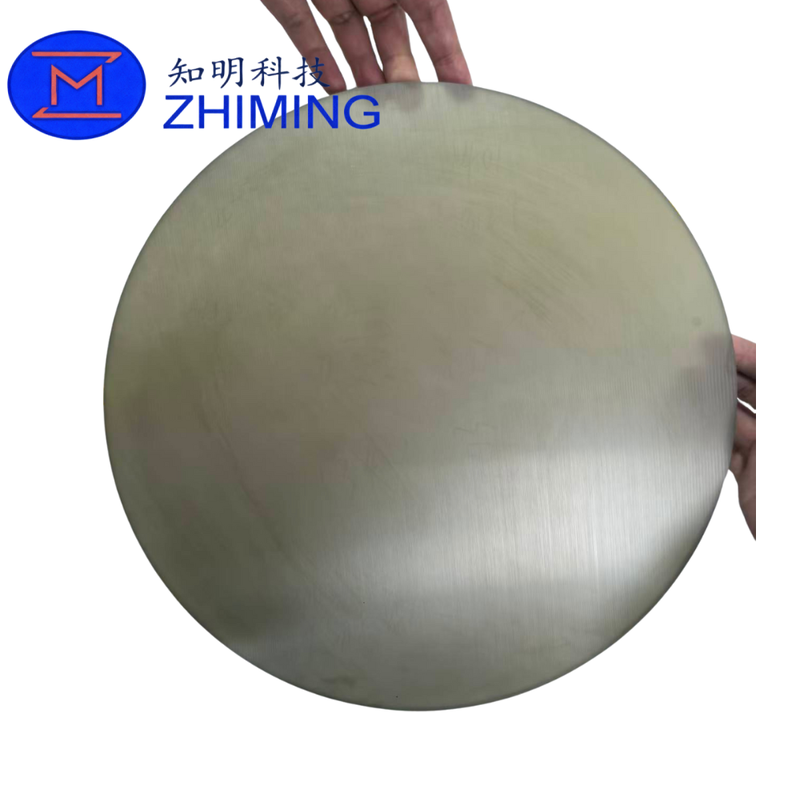

Güç Yarım iletken üretimi için 12 inç 300 mm 4H-N SiC substratı 0


2. Malzeme ÖzellikleriGüç Yarım iletken üretimi için 12 inç 300 mm 4H-N SiC substratı 1


4H SiC (N-Tipi)

4H-N silisyum karbür, yaklaşık 3.26 eV'luk bir bant aralığına sahip, azot katkılı, altıgen kristal yapılı, geniş bant aralıklı bir yarı iletken malzemedir. Şunları içerir:

  • Yüksek kırılma elektrik alanı dayanımı

  • Yüksek termal iletkenlik

  • Kararlı elektriksel iletkenlik

  • Yüksek sıcaklık ve yüksek voltaj altında mükemmel performans

N-tipi 4H-N SiC alt tabakalar, SiC MOSFET'ler ve Schottky diyotları gibi dikey güç cihazlarında yaygın olarak kullanılmaktadır.

4H SiC (Yarı Yalıtkan)

Yarı yalıtkan 4H SiC alt tabakalar, son derece yüksek direnç ve mükemmel elektriksel izolasyon sergiler. Öncelikli olarak, düşük parazitik iletim ve yüksek sinyal bütünlüğünün gerekli olduğu RF, mikrodalga ve yüksek frekanslı elektronik uygulamalarda kullanılırlar.


3. Kristal Büyüme ve Üretim Süreci


12 inç SiC alt tabakalar, Fiziksel Buhar Taşınımı (PVT) yöntemi kullanılarak büyütülür. Yüksek saflıkta SiC kaynak malzemesi, yüksek sıcaklık ve kontrollü vakum koşullarında süblimleşir ve hassas bir şekilde yönlendirilmiş bir tohum kristali üzerinde yeniden kristalleşir. Termal alanı ve büyüme ortamını dikkatlice kontrol ederek, tüm 300 mm'lik gofret boyunca tek tip kristal kalitesi ve düşük kusur yoğunluğu elde edilir.

Kristal büyümeden sonra, gofretler hassas dilimleme, kalınlık kontrolü, kenar işleme ve yüzey finisajından geçer. Sınıfa ve uygulamaya bağlı olarak, Si yüzeyi, yarı iletken üretimi için düzlük, pürüzlülük ve geometri gereksinimlerini karşılamak üzere Kimyasal Mekanik Parlatma (CMP) veya taşlama ile işlenir.


4. 12 İnç SiC Alt Tabaka Özellik Tablosu


Öğe N-Tipi Üretim Sınıfı N-Tipi Kukla Sınıfı SI-Tipi Üretim Sınıfı
Polimorf 4H 4H 4H
Katkılama Tipi N-tipi N-tipi Yarı yalıtkan
Çap 300 ± 0.5 mm 300 ± 0.5 mm 300 ± 0.5 mm
Kalınlık Yeşil: 600 ± 100 μm / Şeffaf: 700 ± 100 μm Yeşil: 600 ± 100 μm / Şeffaf: 700 ± 100 μm Yeşil: 600 ± 100 μm / Şeffaf: 700 ± 100 μm
Yüzey Yönelimi 4° yönünde <11-20> ± 0.5° 4° yönünde <11-20> ± 0.5° 4° yönünde <11-20> ± 0.5°
Birincil Düzlem Çentik / Tam yuvarlak Çentik / Tam yuvarlak Çentik / Tam yuvarlak
Çentik Derinliği 1 – 1.5 mm 1 – 1.5 mm 1 – 1.5 mm
Toplam Kalınlık Varyasyonu (TTV) ≤ 10 μm Yok ≤ 10 μm
Mikro Boru Yoğunluğu (MPD) ≤ 5 adet/cm² Yok ≤ 5 adet/cm²
Direnç Merkezi 8 inçlik alan bölgesinde ölçülür Merkezi 8 inçlik alan bölgesinde ölçülür Merkezi 8 inçlik alan bölgesinde ölçülür
Si-Yüzey İşlemi CMP cilalı Taşlama CMP cilalı
Kenar İşleme Pah Pah yok Pah
Kenar Çipleri İzin verilen derinlik < 0.5 mm İzin verilen derinlik < 1.0 mm İzin verilen derinlik < 0.5 mm
Lazer İşaretleme C-tarafı işaretleme / müşteri gereksinimi C-tarafı işaretleme / müşteri gereksinimi C-tarafı işaretleme / müşteri gereksinimi
Polimorf İncelemesi (Polarize Işık) Polimorf yok (kenar hariç tutma 3 mm) Polimorf alanı < %5 (kenar hariç tutma 3 mm) Polimorf yok (kenar hariç tutma 3 mm)
Çatlak İncelemesi (Yüksek Yoğunluklu Işık) Çatlak yok (kenar hariç tutma 3 mm) Çatlak yok (kenar hariç tutma 3 mm) Çatlak yok (kenar hariç tutma 3 mm)


5. Kalite Kontrol ve Denetim


Tüm gofretler, yüzey geometrisi ölçümü, elektriksel karakterizasyon, polimorf değerlendirmesi için polarize ışık incelemesi ve çatlak tespiti için yüksek yoğunluklu ışık incelemesi dahil olmak üzere endüstri standardı metroloji ve optik inceleme yöntemleri kullanılarak denetlenir. Tutarlı cihaz işleme performansı sağlamak için tanımlanmış kenar hariç tutma bölgeleri uygulanır.


6. Tipik Uygulamalar


  • Güç Elektroniği:
    SiC MOSFET'ler, Schottky diyotları, güç modülleri, invertörler ve dönüştürücüler

  • Elektrikli Araçlar ve Yeni Enerji Sistemleri:
    Çekiş invertörleri, yerleşik şarj cihazları (OBC), DC-DC dönüştürücüler, hızlı şarj altyapısı

  • RF ve Yüksek Frekanslı Cihazlar:
    5G baz istasyonları, radar sistemleri, uydu iletişimleri

  • Endüstriyel ve Altyapı Ekipmanları:
    Yüksek voltajlı güç şebekeleri, endüstriyel otomasyon, motor sürücüleri

  • Havacılık ve Savunma:
    Yüksek sıcaklık elektroniği ve aşırı çevre uygulamaları


7. SSS


S1: N-tipi Kukla Sınıfı gofretlerin amacı nedir?
C: Kukla Sınıfı gofretler, ekipman kurulumu, alet kalibrasyonu ve proses doğrulaması için kullanılır ve proses geliştirme sırasında maliyetleri düşürmeye yardımcı olur.


S2: 12 inç SiC alt tabaka neden avantajlıdır?
C: 12 inç formatı, gofret alanını ve gofret başına çip çıktısını artırarak üretim verimliliğini artırır ve cihaz başına maliyeti düşürür.


S3: Özellikler özelleştirilebilir mi?
C: Evet. Kalınlık, yüzey işleme, işaretleme yöntemi ve denetim kriterleri talep üzerine özelleştirilebilir.
