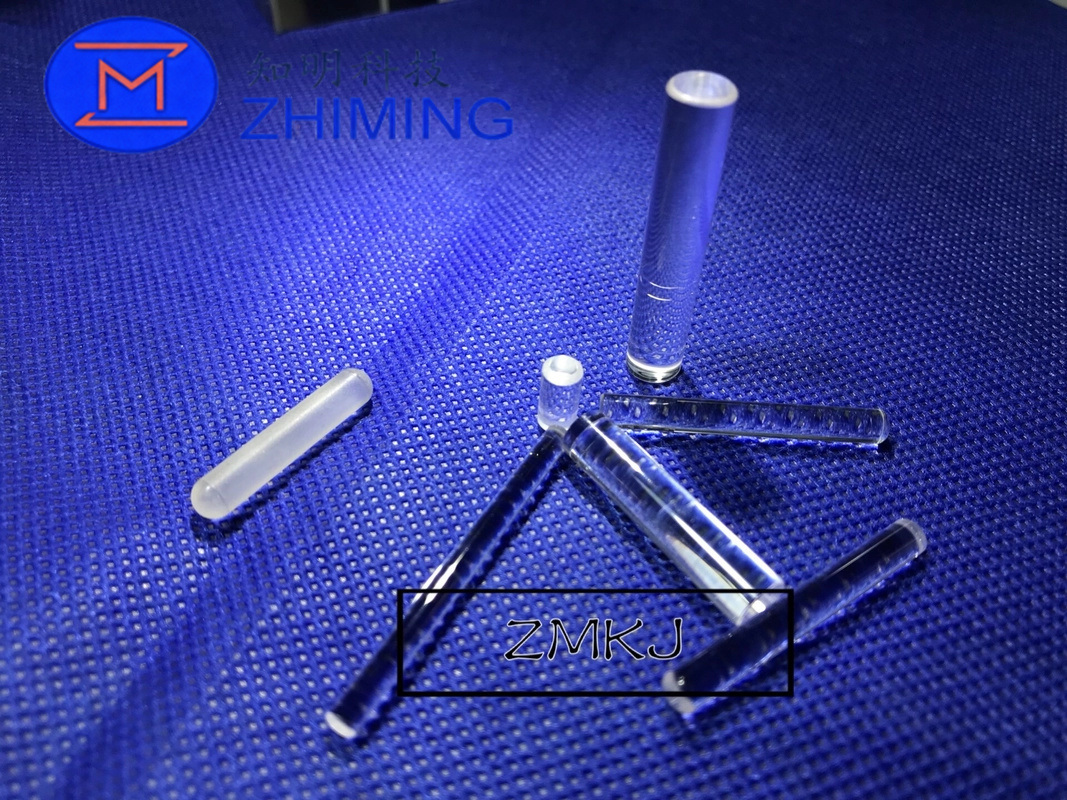

Optik, Elektronik ve Endüstriyel Uygulamalar için 2", 4", 6" Tek Kristal Safir Çubuklar

Optik, Elektronik ve Endüstriyel Uygulamalar için Tek Kristal Safir Çubuklar

ZMSH Safir Çubuk – Ürüne Genel Bakış

ZMSH, gelişmiş Kyropoulos (KY) ve Çekme Aşağı (PD) büyüme teknikleri kullanılarak ultra saf Al₂O₃ (alüminyum oksit) kullanılarak üretilen yüksek saflıkta tek kristal safir çubuklar sağlar. Bu çubuklar, optik, elektronik, endüstriyel ve bilimsel uygulamalar için ideal hale getiren olağanüstü mekanik dayanım, termal kararlılık, kimyasal direnç ve boyutsal hassasiyet sunar.

Safir çubuklarımız, LED alt tabakalarında, lazer bileşenlerinde, hassas mekanik parçalarda, yarı iletken takımlarında, optik cihazlarda ve tıbbi cihazlarda yaygın olarak kullanılmaktadır. Düşük kusur yoğunlukları ve düzgün kafes yönelimi ile ZMSH safir çubuklar, yüksek sıcaklıklarda, plazma ortamlarında ve zorlu mekanik yükler altında performansı korur.

Çeşitli çaplarda (0,3 mm kadar küçük) ve uzunluklarda (600 mm'ye kadar), C-kesim, R-kesim ve rastgele yönlendirilmiş kristal seçenekleriyle sunulan çubuklarımız, belirli endüstriyel veya araştırma gereksinimleri için özelleştirilebilir. Hassas cilalı veya ince taşlanmış yüzeyler, aşınmaya dayanıklı, optik ve yalıtım uygulamalarında optimum performans sağlar.

Safir Çubuk Özellikleri

Farklı Kalınlıklarda Safir Kızılötesi Geçirgenliği

Temel Özellikler

• Yüksek Mekanik Dayanım: Mohs sertliği 9; mükemmel aşınma ve aşınma direnci.

• Termal Kararlılık: Minimum deformasyonla 2000°C'ye kadar dayanır; yüksek termal iletkenlik.

• Kimyasal ve Plazma Direnci: Asitlere, alkalilere, erimiş metallere ve plazma ortamlarına karşı inerttir.

• Elektriksel Yalıtım: Kararlı dielektrik sabiti ve düşük dielektrik kaybı, yüksek frekanslı elektronik için idealdir.

• Optik Şeffaflık: UV'den IR'ye geniş iletim, pencereler, lensler ve lazer sistemleri için uygundur.

• Biyouyumluluk: Tıbbi aletler, implantlar ve biyomühendislik uygulamaları için güvenlidir.

• Boyutsal Doğruluk: Çubuk yatakları, pistonlar ve optik bileşenler için hassasiyeti korur.

Uygulamalar

• Optoelektronik: Yüksek parlaklıklı LED'ler, lazer diyotlar ve fotodedektörler.

• Yarı İletkenler ve Elektronik: İnce film alt tabakaları, MEMS cihazları, piezoelektrik ve süper iletken malzemeler.

• Hassas Mekanik Bileşenler: Rulmanlar, piston çubukları, contalar ve aşınmaya dayanıklı parçalar.

• Tıbbi ve Biyomühendislik: Cerrahi aletler, endoskoplar ve implantlar.

• Bilimsel Cihazlar ve Havacılık: Fırın pencereleri, plazma odaları, optik hizalama araçları.

Üretim ve Kalite Kontrol

1. Ham Madde Seçimi: Ultra yüksek saflıkta Al₂O₃ kristalleri.

2. Kristal Büyüme: Yüksek kaliteli çubuklar için KY veya Çekme Aşağı (PD) yöntemi.

3. Tavlama: İç gerilimi azaltın ve mekanik ve optik performansı artırın.

4. Kesme ve Parlatma: Pürüzsüz yüzeyler için elmas testereler ve hassas parlatma.

5. Kalite Güvencesi: Optik inceleme, X-ışını kırınımı ve kimyasal analiz.

6. Ambalajlama ve Nakliye: Bütünlüğü ve kaliteyi korumak için dikkatle işlenir.

Özel Safir Çubuklar

• Silindirik, konik ve mikro çubuklar (0,3 mm'ye kadar çaplar).

• 600 mm'ye kadar özel uzunluklar ve yüzey işlemleri (cilalı veya ince taşlanmış).

• Özel şekiller: düz uçlar, yarıçap uçları, eyer pimleri ve diğer özel tasarımlar.

• Endüstriyel ve araştırma uygulamalarına entegrasyon için teknik destek ile OEM çözümleri.

ZMSH safir çubuklar, optoelektronik, mikroelektronik, endüstriyel makineler, tıbbi cihazlar ve bilimsel enstrümantasyon genelinde güvenilir çözümler sunarak mekanik, termal, optik ve kimyasal performansları için dünya çapında güvenilmektedir.

SSS – ZMSH Safir Çubuk

1. Safir çubuk nedir ve nasıl yapılır?
Safir çubuk, altıgen bir kristal yapısına sahip yüksek saflıkta tek kristal Al₂O₃ (alüminyum oksit) malzemesidir. ZMSH safir çubuklar, düşük kusur yoğunluğu, düzgün kafes yönelimi ve üstün mekanik ve termal özellikler sağlayan Kyropoulos (KY) veya Çekme Aşağı (PD) yöntemleri kullanılarak üretilir.

2. ZMSH safir çubukların temel özellikleri nelerdir?

• Yüksek sertlik ve mekanik dayanım (Mohs 9)

• Mükemmel termal kararlılık (2000°C'ye kadar) ve yüksek termal iletkenlik

• Zorlu ortamlar için kimyasal ve plazma direnci

• UV'den IR spektrumuna kadar optik şeffaflık

• Kararlı dielektrik özellikleri ve elektriksel yalıtım

• Tıbbi ve biyomühendislik kullanımı için biyouyumluluk

3. Safir çubukların başlıca uygulamaları nelerdir?
ZMSH safir çubuklar yaygın olarak kullanılır:

• Optoelektronik: LED alt tabakaları, lazer diyotlar

• Mikroelektronik ve Yarı İletkenler: İnce film alt tabakaları, MEMS cihazları

• Hassas Cihazlar: Rulmanlar, piston çubukları, optik hizalama araçları

• Tıbbi Cihazlar: Cerrahi aletler, implantlar

• Bilimsel ve Endüstriyel Ekipmanlar: Fırın pencereleri, plazma odaları, havacılık optikleri

4. Hangi boyutlar ve özelleştirme seçenekleri mevcuttur?
Safir çubuklar 0,3 mm'den birkaç mm'ye kadar çaplarda ve 600 mm'ye kadar uzunluklarda mevcuttur. Kristal yönelimleri arasında C-kesim, R-kesim ve rastgele yönelimler bulunur. ZMSH, belirli endüstriyel ve araştırma gereksinimlerini karşılamak için özel şekiller, yüzey işlemleri (cilalı veya ince taşlanmış) ve OEM çözümleri sunmaktadır.
