Safir Gofret
Created with Pixso. Tek Kristal Kare Safir Altlık (C-düzlemi, SSP) 10x10 mm Tek Taraflı Parlatılmış

Tek Kristal Kare Safir Altlık (C-düzlemi, SSP) 10x10 mm Tek Taraflı Parlatılmış

Marka Adı: ZMSH
Adedi: 10
Teslim Zamanı: 2-4 hafta
Ödeme Şartları: T/T
Ayrıntılı Bilgiler
Menşe yeri:
Şangay
Malzeme:
Yüksek Saflık >%99,99, Tek Kristal Al₂O₃
Boyut:
10 × 10 mm
Kalınlık:
1 mm (talep üzerine diğer kalınlıklar da mevcuttur)
Oryantasyon:
C düzlemi (0001) ila M (1-100) 0,2° ± 0,1° kapalı
Kafes Parametresi:
a = 4,785 Å, c = 12,991 Å
Yoğunluk:
3,98 gr/cm³
Termal genleşme katsayısı:
6,66×10⁻⁶ /°C (‖C ekseni), 5×10⁻⁶ /°C (⊥C ekseni)
Dielektrik mukavemet:
4,8×10⁵ V/cm
Dielektrik sabiti:
11,5 (‖C ekseni), 9,3 (⊥C ekseni) @ 1 MHz
dielektrik kayıp teğet:
< 1×10⁻⁴
Isı İletkenliği:
20°C'de 40 W/(m·K)
Parlatma:
Tek tarafı cilalanmış (SSP), Ra < 0,3 nm (AFM); arka taraf ince öğütülmüş Ra = 0,8–1,2 μm
Vurgulamak:

SSP Safir Altlık

,

Tek Kristal Kare Safir Altlık

,

C-düzlemi Safir Altlık

Ürün Açıklaması

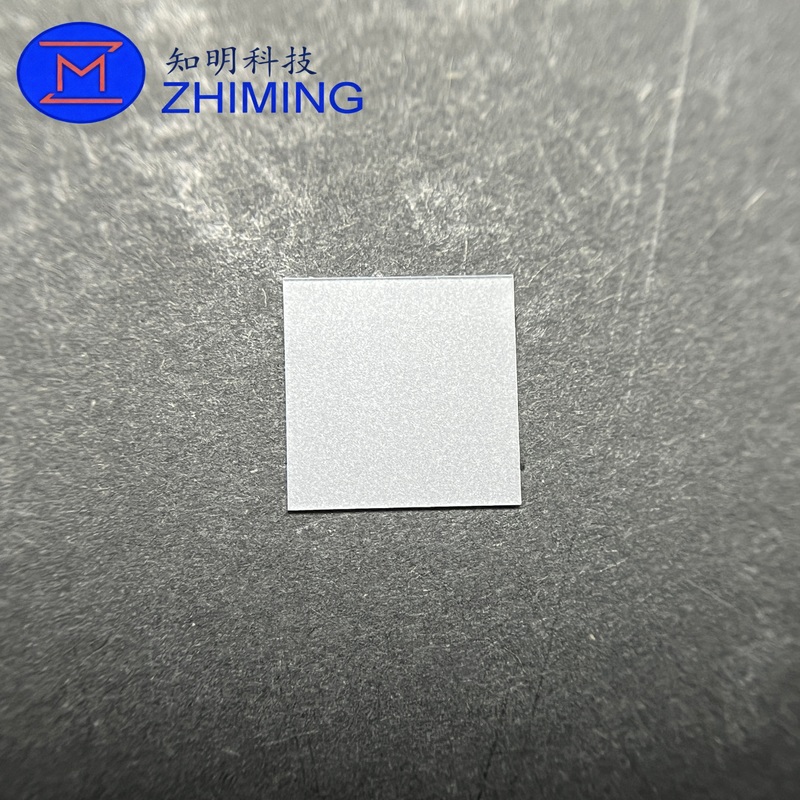

Tek Yüzü Parlatılmış Tek Kristal Kare Safir Altlık (C-düzlemi, SSP) 10x10 mm

Kare Safir Altlık (SSP) Ürün Açıklaması

Kare Safir Altlık (SSP), mükemmel mekanik dayanım, termal kararlılık ve optik şeffaflık sunan yüksek saflıkta (>%99,99) tek kristal Al₂O₃'ten yapılmıştır. C-düzlemi (0001) yönelimi ve tek yüzü parlatılmış (SSP) yüzeyi ile epitaksiyel büyüme, GaN tabanlı LED üretimi, optik bileşenler ve yüksek sıcaklık veya vakum uygulamaları için idealdir.

Kare Safir Altlık (SSP) Temel Özellikleri

Parametre Özellik
Malzeme Yüksek Saflık >%99,99, Tek Kristal Al₂O₃
Boyut 10 × 10 mm
Kalınlık 1 mm (istek üzerine diğer kalınlıklar mevcuttur)
Yönelim C-düzlemi (0001) ila M (1-100) 0,2° ± 0,1° kapalı
Örgü Parametresi a = 4,785 Å, c = 12,991 Å
Yoğunluk 3,98 g/cm³
Termal Genleşme Katsayısı 6,66×10⁻⁶ /°C (||C-ekseni), 5×10⁻⁶ /°C (⊥C-ekseni)
Dielektrik Dayanımı 4,8×10⁵ V/cm
Dielektrik Sabiti 11,5 (||C-ekseni), 9,3 (⊥C-ekseni) @ 1 MHz
Dielektrik Kayıp Tanjantı < 1×10⁻⁴
Termal İletkenlik 20°C'de 40 W/(m·K)
Parlatma Tek yüzü parlatılmış (SSP), Ra < 0,3 nm (AFM); arka yüz ince taşlanmış Ra = 0,8–1,2 μm

Kare Safir Altlık (SSP)  Özellikler ve Faydalar

  • Olağanüstü kimyasal ve termal kararlılık

  • Yüksek optik şeffaflık ve yüzey düzlüğü

  • Düşük dielektrik kaybı ve yüksek termal iletkenlik

  • Mükemmel mekanik sertlik ve çizilme direnci

  • Özel boyutlarda, yönelimlerde ve kalınlıklarda mevcuttur

Kare Safir Altlık (SSP)  Uygulamalar

  • GaN ve AlN epitaksiyel büyüme

  • LED ve lazer diyot üretimi

  • Optik ve kızılötesi pencereler

  • Yüksek güçlü RF ve mikrodalga cihazları

  • Araştırma ve yarı iletken testleri
