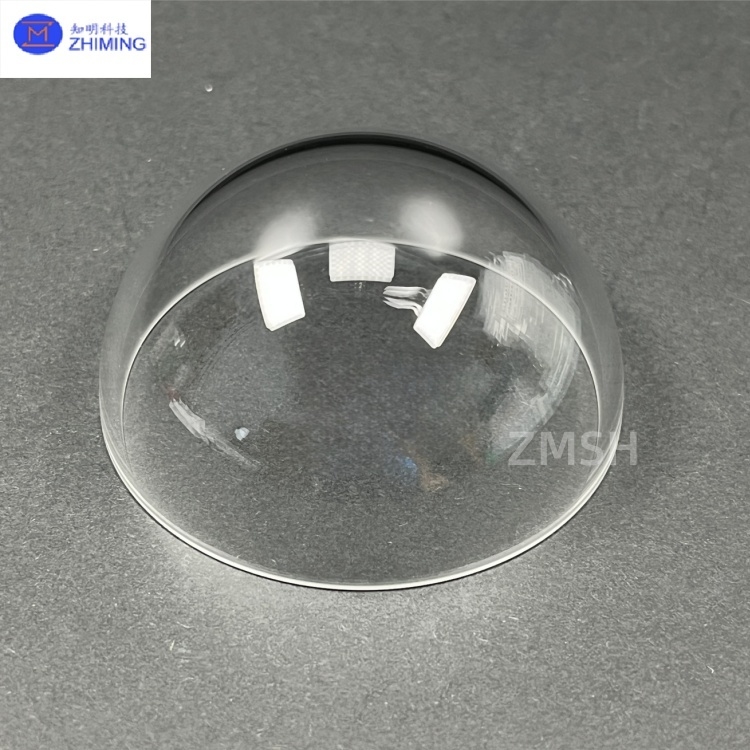

Özel Monocrystalline Sapphire Optik Kubbe Sapphire Koruyucu Pencere

Özel Monokristal Safir Optik Kubbeler Safir Koruyucu Pencere

Bir safir kubbe, sentetik monokristal safirden (α-Al₂O₃) yapılmış, yarım küresel veya hiper-yarım küresel bir optik penceredir. Doğal safirden üretilmez, ancak yüksek saflıkta alüminyum oksit tek kristallerinden, özel kristal büyütme ve ultra hassas optik işleme teknikleri kullanılarak üretilir. Üst düzey optik sistemlerde en zorlu uygulamalar için tercih edilen seçimdir.

Aşırı ortamlar için tasarlanan safir kubbe, gelişmiş bir optik koruyucu kapaktır. Yarım küresel yapısı, iç görüntüleme sensörleri veya optik sistemler için mümkün olan en geniş görüş alanını (FOV) sağlarken, aerodinamik sürüklenmeyi en aza indirir.

1. Çekirdek Malzeme: Malzeme sentetik safir tek kristaldir. Bir cam türü değil, belirli kristal yönelimlerine sahip tek kristalli bir malzemedir. Bu, mekanik ve optik özelliklerinin tamamen izotropik olmadığı ve kristal yönelimli işleme yoluyla optimize edilmesi gerektiği anlamına gelir.
2. Üretim Süreci: Büyük safir külçeler önce Isı Değişim Yöntemi (HEM) veya Czochralski yöntemi kullanılarak büyütülür. Daha sonra yönlendirme, kesme, kaba taşlama, ince taşlama ve son olarak elmas tozu ile hassas parlatma işlemlerinden geçerler. Özellikle iç yüzeyin parlatılması olmak üzere, bir yarım küreyi yüksek optik kalitede işlemek teknolojik olarak zorlu ve maliyetlidir.
3. Tasarım Amacı: Geleneksel optik camın başarısız olduğu yüksek hızlı, yüksek basınçlı, yüksek sıcaklıklı veya yüksek derecede aşındırıcı ortamlardaki gözlem ve koruma gereksinimlerini karşılamak için geliştirilmiştir. Sadece bir "pencere" değil, tüm optik sistemin en önemli "zırhı"dır.

Safir Kubbe Özellikleri

Safir kubbenin özellikleri neredeyse tamamen tek kristal yapısından ve kimyasal bileşiminden kaynaklanır ve onu birçok malzeme arasında öne çıkarır:

1. Son Derece Yüksek Yüzey Sertliği ve Çizilme Direnci:

• Safir kubbe Mohs sertliği 9'dur, sadece elmastan sonra gelir. Bu, kum, enkaz veya diğer parçacıkların çizilmesine karşı neredeyse geçirimsiz olduğu, sık sık değiştirilmeden uzun süre optik berraklığı koruduğu anlamına gelir.

2. Mükemmel Geniş Spektrumlu Geçirgenlik:

• Safir kubbe, ultraviyole (yaklaşık 0,15 μm) ila orta-kızılötesi (yaklaşık 5,5 μm) dalga boylarına kadar çok geniş bir geçirgenlik aralığına sahiptir. Bu, onu sadece görünür ışık görüntüleme için değil, aynı zamanda UV ve IR optik sistemleri için de uygun hale getirir.

3. Olağanüstü Basınç ve Darbe Direnci:

• Safir kubbe, muazzam hidrostatik basınca dayanabilen (örneğin, derin denizaltılar için) olağanüstü yüksek basma dayanımına sahiptir. Yapısal bütünlüğü ayrıca su damlacıklarından, kumdan ve hatta yüksek hızlı uçuş sırasında kuş çarpmalarından kaynaklanan darbelere karşı koymasını sağlar.

4. Olağanüstü Kimyasal Atalet ve Termal Kararlılık:

• Safir kubbe suda çözünmez, güçlü asitlere ve alkalilere karşı dayanıklıdır ve deniz suyunda oldukça kararlıdır. 2050°C gibi yüksek bir erime noktasına ve düşük bir termal genleşme katsayısına sahip olması, cam gibi yumuşamadan veya deforme olmadan yüksek sıcaklıklarda boyutsal kararlılığı korur.

5. Düşük Termal Radyasyon:

• Safir kubbe, orta-kızılötesi bantta düşük kendi emisyonunu sergiler, bu da kızılötesi yönlendirme ve termal görüntüleme sistemleri için kritiktir. Bu, kubbenin kendisi tarafından üretilen termal gürültünün, iç sensörlerin görüntüleme kalitesine müdahale etmesini engeller.

Safir Kubbe Uygulamaları

Safir kubbelerin uygulamaları neredeyse tamamen üst düzey askeri, havacılık ve uzay ve son teknoloji bilimsel araştırma alanlarında yoğunlaşmıştır:

• Elektro-Optik Podlar ve Kızılötesi Arama ve İzleme (IRST) Sistemleri:

Safir kubbeler, askeri uçaklarda, İHA'larda veya deniz gemilerinde elektro-optik podların ön tarafında koruyucu pencere olarak kullanılır. Yüksek mukavemetleri, yüksek hızlı uçuş sırasında darbelere dayanırken, yüksek geçirgenlik ve düşük kendi emisyonları, iç IR ve elektro-optik sensörler için net ve doğru hedef görüntüleme sağlar.

• Füze Arayıcıları:

Hava-hava ve yüzey-hava füzelerinde kızılötesi arayıcıların kritik bir bileşeni. Kubbenin aerodinamik şekli uçuş sürüklenmesini azaltır ve yüksek sıcaklık direnci, yüksek hızlı füze uçuşu sırasında hava sürtünmesinden kaynaklanan aerodinamik ısıtmeye dayanmasını sağlayarak, "termal bariyer" nedeniyle hedef sinyal kaybını önler.

• Derin Deniz Keşif Ekipmanları:

Safir kubbeler, derin denizaltılar ve Uzaktan Kumandalı Araçlar (ROV'ler) için gözlem pencereleri veya kamera muhafazaları olarak kullanılır. Aşırı basınç dirençleri ve korozyon dirençleri, birkaç bin metre derinlikteki kameralar ve sensörler için koruma sağlar.

• Yüksek Basınç Pencereleri ve Sensör Koruması:

Endüstriyel ortamlarda, kimyasal reaktörler ve süperkritik su oksidasyon sistemleri gibi aşırı yüksek basınçlı, yüksek sıcaklıklı veya aşındırıcı ortamlarda görüş portları olarak kullanılır.

• Üst Düzey Bilimsel Araştırma Ekipmanları:

Safir kubbeler, son derece geniş görüş alanları ve yüksek dayanıklılık gerektiren özel optik deneysel kurulumlarda, spektrometre numune odalarında veya bilimsel cihazlarda kullanılır.

İlgili ürün önerileri

1. Al2O3 Safir Kubbe K9 Cam Sertliği Mohs9 Yüksek Basınç Direnci Optik Pencereler

2. Al2O3 Tek Kristal %99,999 Safir Kubbe Kızılötesi Işık Optik Pencere Mohs9

1. S: Bir safir kubbe ne için kullanılır?
    C: Bir safir kubbe, öncelikle füzelerde, su altı araçlarında ve askeri uçaklarda, yüksek basınç, aşınma ve aşırı sıcaklıklar gibi zorlu ortamlardan hassas kameraları ve sensörleri korumak için son derece dayanıklı bir optik pencere olarak kullanılır.

2. S: Neden kubbeler için safir kullanılıyor?
    C: Safir, zorlu havacılık ve denizcilik uygulamalarında hayatta kalmak için kritik olan, olağanüstü sertlik (çizilme direnci), UV'den IR'ye geniş optik geçirgenlik ve yüksek yapısal mukavemetin benzersiz bir kombinasyonunu sunduğu için kubbeler için kullanılır.
