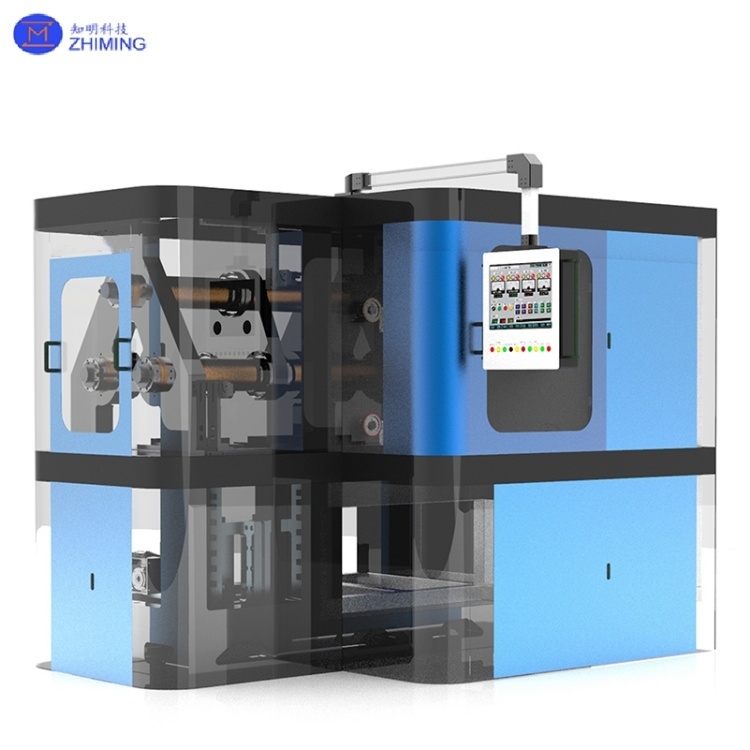

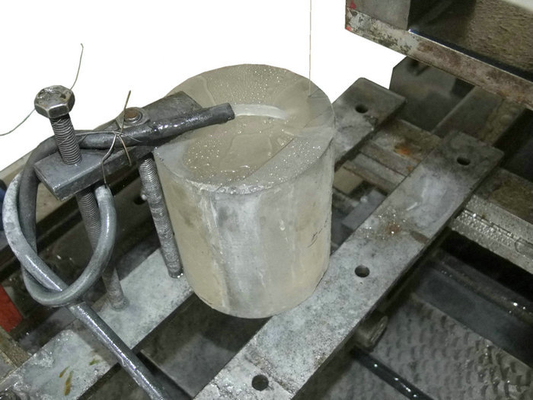

Sapphire/SiC/Kwarz malzemeleri için Sapphire Multi-Wire Saw Machine
Sapphire Multi-Wire Saw, sert ve kırılgan malzemeler (örneğin, safir, silikon karbid, kuvars, optik cam) için tasarlanmış hassas bir işleme cihazıdır.Bu, ingotların verimli dilimlenmesini sağlamak için yüzlerce elmas kaplı telden oluşan yüksek hızlı ters hareketli hareket kullanır. Daha az rehber tekerleği (genellikle 3 ′′ 5) ile sistem, istikrarı ve maliyet etkinliğini artırır. Φ300 mm'ye kadar ingotlar için uygundur, her döngüde 800 ′′ 1,200 waferin eşzamanlı dilimlenmesini sağlar,±0 elde etmek.02mm kalınlık toleransı ve yüzey kabalığı Ra < 0.5μm. Uygulamalar LED substratlarını, tüketici elektroniği kapak plakalarını, askeri pencereleri ve daha fazlasını kapsar.
Geleneksel çoklu tel testere ile karşılaştırıldığında, bu cihaz kapalı döngü gerginlik kontrolü (10 ′′ 30N aralığı) ve akıllı iplikleme sistemleri kullanır.Kablo kullanımını %40 artırmak ve tüketim maliyetlerini %30 azaltmak, verimlilik, istikrar ve ekonomik talepleri karşılarken.
Sapphire çoklu tel testere makinesi çalışma ilkeleri
1. Çoklu Tel Sürücü Sistemi
- Ana motor, aktif tekerlek setlerini (Φ300?? 500 mm çapında) 1.000 m/min hızlarına kadar 300?? 800 elmas tel ile kapalı döngü ağı oluşturur.
- 7 servo motor hareketleri (kable ödemesi/kolye, iplik, iğne, gerilme, besleme, salınım) ±0,005mm hassasiyetle koordine eder.
- Hayır.
2Yüksek gerilimli kesme mekanizması.
- Kapalı döngü gerginlik sensörleri (1kHz örnekleme) servo torkunu dinamik olarak ayarlarken, gerginlik dalgalanmalarını < ± 2% tutar.
- < 10ms yanıt ile fiber optik kırılma algılama otomatik kapatma ve hata lokalizasyonu tetikler.
3Akıllı Kontrol Sistemi.
- Inovance PLC + servo mimarisi ≥100 önceden ayarlanmış süreç parametrelerini (hız, gerilim, besleme hızı) destekler.
- 10.1" dokunmatik ekran gerçek zamanlı kablo ağ durumu, gerilim eğrilikleri, enerji tüketimi ve hata günlükleri (tarihsel izleme) görüntüler.
- Hayır.
4Soğutma ve Filtrasyon
- 5μm filtreleme ile yüksek basınçlı soğutma (0,5 ̇1,5MPa) kesim bölgesi sıcaklığını <35 °C sağlar.
- Otomatik konsantrasyonlu su bazlı soğutma suyu sistemi (± 0,5% doğruluk).
Sapphire Çoklu Tel Testere Makinesi Teknik Avantajları
| - Hayır.Kategori |
Teknik ayrıntılar |
Faydaları |
| Yapısal Tasarım |
Q345B sonlu eleman optimizasyonu ile çelik çerçeve (doğal frekans > 80Hz) |
50% titreşim direnci iyileştirme; yüksek nem altında istikrarlı çalışma. |
| Kontrol hassasiyeti. |
7 servo motor + 17 bitlik mutlak kodlayıcılar (±0,002 mm tekrarlanabilirlik) |
Keskin kristalografik yönelim eşleşmesi (örneğin, C/R yüz kesimi). |
| Gerginlik Sistemi. |
Çift döngü kontrolü (akım + konum döngüleri; <±0.3N dalgalanma) |
99% 5 verim oranı; tel kırılma kayıpları % 0.1'dir. |
| Süreç Uyumluluk |
Malzeme önceden ayarları için tarif yöneticisi (örneğin safir sertliği 2000HV) |
3 dakikalık malzeme değişimi; az deneme kesme kayıpları. |
| Akıllı Özellikler |
MES sistemleriyle Ethernet/IP entegrasyonu; 3 katmanlı erişim kontrolü |
Gerçek zamanlı OEE veri yükleme; Endüstri 4.0 standartlarına uygunluk. |
| Maliyet verimliliği |
0Her dilim için.8 ∼1.2 m tel tüketimi (Φ0.25 mm tel); |
% 30 daha düşük tel kullanımı; hızlı tel çapı geçiş (0,15 ∼0,45 mm). |
Sapphire Multi-Wire Saw Makinesi Teknik Parametreleri
|
Güç kaynağı
|
Üç fazlı beş telli AC 380V ve 50A kapasiteli sistem
|
|
Güç tüketimi
|
25KVA'dan az
|
|
Döner hızı
|
400-1200m/dakikada
|
|
Çalışma masası yükseltme çarpması
|
200 mm
|
|
Çalışma masası dilimleme besleme hızı
|
0mm-1000mm/h
|
|
Swing açısı
|
±8o
|
|
MAX çalışma boyutu
|
350 X 200 X 200 mm
|
|
Kablo bobininin kapasitesi
|
20 km.
|
|
Tel çapı
|
0.1-0.28 mm
|
|
Rollerin dış çapı, etkili uzunluk eksenleri
|
160 mm X 350 mm X 3 şerit
|
|
Direksiyon numarası
|
8 parça
|
|
Makine net ağırlığı
|
5500 kg
|
|
MAX çalışma boyutu
|
350 X 200 X 200 mm
|
Sapphire çoklu tel testere makinesi uygulamaları
1LED endüstrisi:
- Mikro-LED çipleri için 2 ′′6 "safir substratları (80 ′′350 μm kalınlıkta).
- Ra <0,2μm olan desenli substratlar (PSS).
- Hayır.
2Tüketici Elektronikleri:
- Akıllı saat safir kapakları (0,3 ′′ 0,8 mm kalınlığı; < 10 μm kenar kırıntıları).
- Akıllı telefon kamera lens koruyucuları.
- Hayır.
3Optik ve Savunma:
- Kızılötesi pencereler (0,5 ̇5 mm; <0,01 mm paralellik).
- Raket radomu safir boşlukları (termal şok direnci > 1000°C).
- Hayır.
4Yarım iletkenler:
- 4H-SiC epitaksyal vafeler (TTV <5μm).
- GaN wafer dilimleme (<30μm warpage).
5Araştırma:
- Ultra ince esnek safir (<50μm).
- Karmaşık şekilli bileşenler (min. yarıçapı R0,5 mm).
Sapphire Multi-Wire Çakmak Makinesinin Ana Avantajları
1Dayanıklılık:
- ±0.002mm tekrar edilebilirlik; <0.02mm çarpıklık.
- En fazla iş parçasının boyutu: 260×260×250 mm.
- Huagong servo motorları güvenilirliği sağlar.
- Hayır.
2Enerji verimliliği:
- Su geri dönüşüm sistemi katı atıkları en aza indirir.
- Servo tahrikli güç: 27.2KVA (saatlik tüketimin% 3).
- Hayır.
3Maliyet etkinliği:
- Çift pozisyonlu kesim, verimliliği iki katına çıkarır.
- Entegre süreç desteği (eğitim, sorun giderme).
- Hayır.
4- Fiyat Önderliği:
- < 1/3 yabancı eşdeğerlerin maliyeti.
- Hızlı geri dönüş; düşük operasyonel riskler.
Sapphire çoklu tel testere makinesiSık Sorulan Sorular
- Hayır.
S1: Safir çok tel testere testerelerinin temel avantajları nelerdir?
A1: Yüksek verimli seri kesimi (süresi başına 800~1,200 wafer), ±0,02 mm kalınlık toleransı ve Ra <0,5μm yüzey kabalığı,LED substratları ve askeri pencereler gibi yüksek hassasiyetli uygulamalar için ideal.
S2: Dairesel olmayan safir kesimi nasıl ele alınır?
A2: Kesim parametrelerini (silim hızı / gerilme) ve tel örgü hizalanmasını optimize etmek, elmas telin çarpıklığını en aza indirmek için rehber tekerleğinin çapının > 300 mm olmasını sağlamak.
