Marka Adı: | ZMSH |
Model Numarası: | 6inch 4h-semi sic |
Adedi: | 25 adet |
fiyat: | by case |
Teslim Zamanı: | 30 gün içinde |
Ödeme Şartları: | T/T |

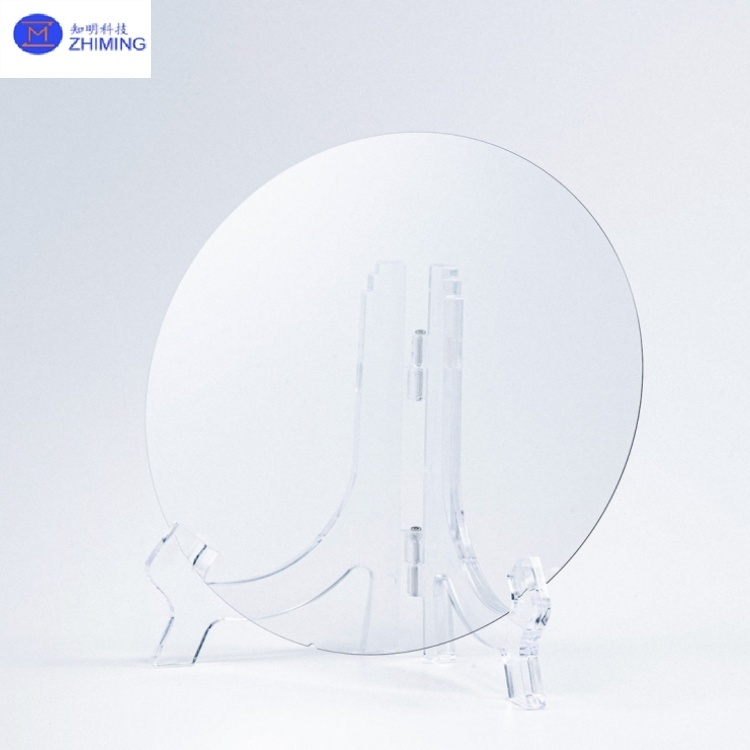

AR gözlükleri için 6 inçlik 4H-SEMI Tipi SiC Substrate
6 inçlik 4H-SEMI silikon karbid (4H-SiC) substratı, altıgen kristal yapısına (4H politip) dayanan geniş bantlı yarı iletken malzemedir.yarı yalıtım özellikleri için tasarlanmıştır (rezistivitesi ≥1×107 Ω·cm)Fiziksel buhar taşımacılığı (PVT) veya sıvı fazlı epitaksi (LPE) ile üretilen, 3.26 eV geniş bant boşluğu, 3.5 MV / cm parçalanma alanı, 4.9 W / cm · K termal iletkenlik,ve yüksek frekanslı düşük kayıp özellikleri , 5G iletişim, RF cihazları ve havacılık elektronikleri gibi aşırı çevre uygulamaları için idealdir.10 kat daha yüksek parçalanma alanı gücü ve 3 kat daha yüksek ısı iletkenliği sunar., -200 °C'den 1,600 °C'ye kadar istikrarlı çalışmayı sağlar ve yüksek voltajlı, yüksek frekanslı ve yüksek güçlü cihazlar için optimum bir substrat olarak hizmet eder.
1Elektrik Performansı.
Geniş Bandgap (3.26 eV): 6 inçlik 4H-SEMI SiC substratı, akıllı şebekeler ve EV invertörleri gibi yüksek voltajlı senaryolar için uygun olan 10 kV'yi aşan gerilimlere dayanır.
Yüksek Çökme Alanı (3.5 MV / cm): Silisyondan 10 kat daha yüksek, sızıntı akımını en aza indirir ve güvenilirliği artırır.
Yüksek Elektron Hareketliliği (900 cm2/V·s): 6 inçlik 4H-SEMI SiC substratı, RF cihazlarında geçiş hızını optimize ederek iletkenlik kayıplarını azaltır.
2. Termal ve Mekanik Özellikler
Yüksek Termal İletişimlilik (4,9 W/cm·K): Silikondan 3 kat daha iyi ısı dağılımı, aşırı sıcaklıklara (-200 °C'den 1,600 °C'ye kadar) dayanır.
Yüksek Sertlik (Mohs 9.2): 6 inçlik 4H-SEMI SiC substrat aşınmaya karşı dayanıklıdır, CMP ve kuru kazım gibi hassas işlemlerle uyumludur.
3. Süreç Uygunluğu
Düşük Mikropip yoğunluğu (<1 cm-2): 6 inçlik 4H-SEMI SiC substratı, üstün epitaksiyel katman kalitesi için ızgara kusurlarını en aza indirir.
Yüzey düzlüğü (Ra <0.2 nm): 6 inçlik 4H-SEMI SiC substratı litografi ve ince film çöküntüsü ile uyumluluğu sağlar.
15G İletişim ve RF Aygıtları
- Hayır.
2Elektrikli Araçlar (EV)
- Hayır.
3Havacılık ve Savunma.
- Hayır.
4Sanayi ve Enerji Sistemleri
- Hayır.Kristal parametreleri. | |
Türü | 4 saat |
Yıkım indeksi a | > 2,6 @ 550nm |
Absorpsiyon a | ≤ 0,5% @ 450-650nm |
MP iletim a (Yansıtma karşıtı koşullar olmadan) |
≥66,5% |
Haze a | % 0,3 |
Polimorfizm a | İzin verilmiyor. |
Mikrotüp yoğunluğu | ≤ 0,5/cm2 |
Altıgen boşluk yoğunluğu | İzin verilmiyor. |
Kirlilik Hexagonal a'da Taneler | İzin verilmiyor. |
MP Katılım a | İzin verilmiyor. |
Mekanik parametreler | |
Çapraz (inç) | 6 |
Yüzey yönelimi | (0001) ± 0.3° |
Çentik referans kenarı | Çentik |
Çentik yönelimi | <1-100>±2° |
Çentik açısı | 90±5°/1° |
Çentik derinliği | 1 mm ±0,25 mm (-0 mm) |
Yüzey işlemi | C-Si tarafı (CMP) |
Wafer kenarı | Bevel |
Yüzey kabalığı (AFM) | Ra≤0,2 nm (5×5 μm tarama alanı) |
Kalınlık a (Tropel) | 500.0 μm ±25.0 μm |
LTV (Tropel) | ≤2 μm |
TTV a (Tropel) | ≤3 μm |
Yumruk atın | ≤5 μm |
Warp a (Tropel) | <15 μm |
S1: N tipi ve yarı yalıtım 4H-SiC substratları arasındaki temel fark nedir?
A1: Yüksek elektron hareketliliği gerektiren güç cihazları (örneğin, MOSFET'ler, diyotlar) için N tipi substratlar (nitrojenle doped) kullanılır.Yarım yalıtım altyapıları (yüksek direnç) RF cihazları için idealdir (e.g., GaN-on-SiC) parazit kapasitansını en aza indirmek için.
S2: 6 inçlik 4H-SEMI SiC substratlarının üretiminde en önemli teknik zorluklar nelerdir?
A2: Ana zorluklar arasında mikro boru yoğunluğunu <0,5 cm-2'ye düşürmek, dislokasyon kusurlarını kontrol etmek,ve güç elektroniklerinde kitlesel kabulü hızlandırmak için üretim maliyetlerini düşürerek direnç birliğinin iyileştirilmesi.
