Elmas Tel Üç İstasyonlu Tek Telli Kesme Makinesi (Safir Seramik)

Elmas Tel Üç İstasyonlu Tek Telli Kesme Makinesi (Safir Seramik)

Marka Adı:	ZMSH
Model Numarası:	Elmas tel üç istasyonlu tek tel kesme makinesi
Adedi:	3
fiyat:	by case
Teslim Zamanı:	3-6 ay
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

rohs

Model:

Üç İstasyon Elmas Tek Çizgi Kesme Makinesi

Tel çalışma hızı:

1000 (Mix) m/dk

Elmas teli çapı:

0.25-0.48mm

kesme hassasiyeti:

0.01mm

Su tankı:

150 litre

Salıncak açısı:

±10°

İş istasyonu:

Ambalaj bilgileri:

100 dereceli temizlik odasında paket

Yetenek temini:

ayda 1000 adet

Vurgulamak:

Üç İstasyonlu Tek Telli Kesme Makinesi

Safir Seramik Kesme Makinesi

Safir Seramik Tek Telli Kesme Makinesi

Ürün Açıklaması

X/Y/Z ekseni senkronizasyonu, karmaşık geometriler için iş parçasının 360° döndürülmesini ve ±15° eğilmesini sağlar.Ekipman Tanıtımı

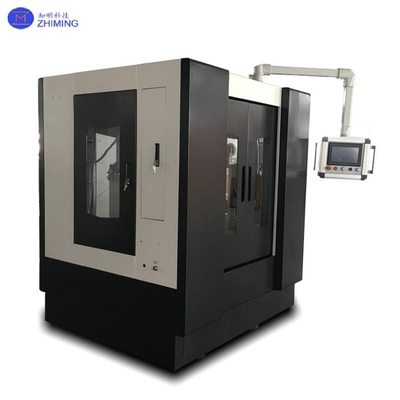

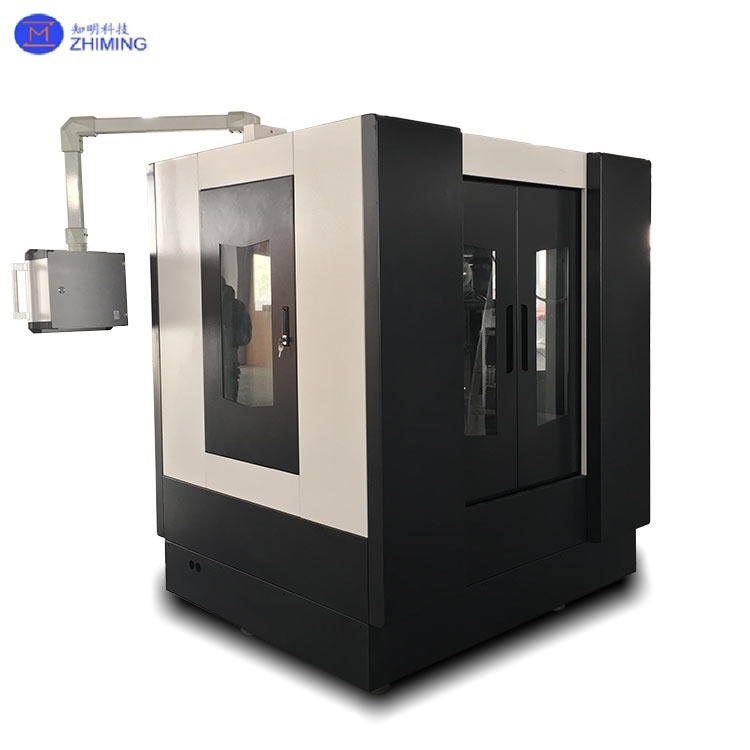

Safir Seramikler için Elmas Tel Üç İstasyonlu Tek Telli Kesme MakinesiSafir Seramikler için Elmas Tel Üç İstasyonlu Tek Telli Kesme Makinesi

Elmas tel üç istasyonlu tek telli kesme makinesi, safir, yeşim taşı ve seramik gibi sert ve kırılgan malzemelerin yüksek hassasiyetli, yüksek verimli kesimi için tasarlanmış çok istasyonlu işbirliğine dayalı bir işleme sistemidir. Temel bileşenleri şunlardır:
Üç istasyonlu düzen: Kesme, tel sarma/boşaltma ve operasyon/bakım için ayrılmış bölgeler, operasyonel güvenliği ve sürekliliği artırır.
Servo tahrikli sistem: Servo motorlar, tel sarma, gerdirme ve beslemeyi kontrol ederek ±0,01 mm hareket hassasiyeti sağlar.
Kapalı döngü gerilim kontrolü: Tel geriliminin (0,1–1,0 MPa) gerçek zamanlı izlenmesi ve ayarlanması, kopmayı önler.

Akıllı özellikler: Tahmini bakım ve arıza uyarıları için entegre bulut bağlantısı ve uzaktan izleme.

Elmas Tel Üç İstasyonlu Tek Telli Kesme Makinesi Teknik Özellikleri	Model
Üç istasyonlu elmas tek hat kesme makinesi	Maksimum iş parçası boyutu
600*600mm	Tel çalışma hızı
1000 (MIX) m/dak	Elmas tel çapı
0,25-0,48mm	Besleme tekerleğinin hat depolama kapasitesi
20km	Kesme kalınlığı aralığı
0-600mm	Kesme hassasiyeti
0,01mm	İş istasyonunun dikey kaldırma stroku
800mm	Kesme yöntemi
Malzeme sabittir ve elmas tel salınır ve iner	Kesme besleme hızı
0,01-10mm/dak (Malzemeye ve kalınlığa göre)	Su tankı
150L	Kesme sıvısı
Paslanmaz yüksek verimli kesme sıvısı	Salınım açısı
±10°	Salınım hızı
25°/s	Maksimum kesme gerilimi
88.0N (Minimum birim 0.1n olarak ayarlanır)	Kesme derinliği
200~600mm	Müşterinin kesme aralığına göre ilgili bağlantı plakalarını yapın
-	İş istasyonu
3	Güç kaynağı
Üç fazlı beş telli AC380V/50Hz	Takım tezgahının toplam gücü
≤32kw	Kablolama motoru
1*2kw	Kablolama motoru
1*2kw	Tezgah salınım motoru
0,4*6kw	Gerilim kontrol motoru
4,4*2kw	Tel bırakma ve toplama motoru
5,5*2kw	Dış boyutlar (sallanma kolu kutusu dahil)
485921902184mm	Dış boyutlar (sallanma kolu kutusu dahil)
485921902184mm	Makine ağırlığı

3600ka

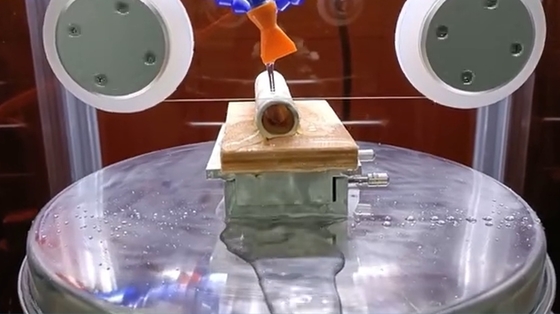

Elmas Tel Üç İstasyonlu Tek Telli Kesme Makinesi Çalışma Prensibi

Makine, dinamik elmas tel taşlama + üç istasyonlu senkronizasyon yoluyla çalışır:

1. Tel Döngüsü:
Elmas tel (0,25–0,48 mm çapında) bir başlığa sarılır ve taşlama yörüngeleri oluşturmak için 1000 m/dak hızla karşılıklı hareket eder.

Üç istasyonlu dönüşümlü işlemler: Kesme bir bölgede devam ederken, diğerleri yükleme/boşaltmayı gerçekleştirir ve bu da duruş süresini en aza indirir.

2. Malzeme Besleme:
Tezgah dikey olarak (800 mm strok) 400–1200 mm/saat hızla hareket eder veya tel aktif olarak iş parçasına bastırır.

Üç istasyonlu dönüşümlü işlemler: Kesme bir bölgede devam ederken, diğerleri yükleme/boşaltmayı gerçekleştirir ve bu da duruş süresini en aza indirir.

3. Çok eksenli Koordinasyon:

X/Y/Z ekseni senkronizasyonu, karmaşık geometriler için iş parçasının 360° döndürülmesini ve ±15° eğilmesini sağlar.Elmas Tel Üç İstasyonlu Tek Telli Kesme Makinesi

Temel Özellikler ve Avantajlar

Özellik

Açıklama

Teknik Parametreler/Örnekler

Ultra Yüksek Hassasiyet

Servo motorlar + bilyalı vidalar ±0,01 mm hassasiyet sağlar

İş parçası boyutu: ø600×600 mm

Yüksek Verimlilik

Üç istasyonlu paralel işleme, üretkenliği %200 artırır

Kesme hızı: 400–1200 mm/sa

Düşük Hasar

Pnömatik gerdirme (0–1 MPa) + salınımlı hareket, kenar yongalamayı azaltırSafir kenar yongalaması

<3 μm

Akıllı Kontroller

Önceden ayarlanmış programlar, kopma tespiti ve bulut bakımı için PLC + dokunmatik ekran

Gerilim anormalliği uyarıları

Çevre DostuSu bazlı yağlayıcılar tozu azaltır; gürültü

<70 dB

RoHS standartlarına uygundur

Malzeme Uyumluluğu

Mohs 9,5 sertliğe kadar malzemeleri işler (örneğin, SiC: Mohs 9,2)

Safir, yeşim taşı, seramikElmas Tel Üç İstasyonlu Tek Telli Kesme Makinesi A

uygulamalar

1. Yarı İletkenler ve Fotovoltaik:
Silikon Gofret Kesimi: Güneş pilleri ve IC'ler için monokristal/çok kristalli silikon külçe kareleme/dilimleme (50–300 μm).SiC Gofret İşleme: EV güç cihazları için yüksek saflıkta SiC gofretler, malzeme kaybı %10'dan az.

2. Seramik ve Değerli Taşlar:

Safir Alt Tabakalar: ±0,02 mm kalınlık homojenliği ile LED ve akıllı telefon ekran kesimi.
Zirkonya Seramikler: Ra ile cep telefonu arka plakaları ve aletler<1,6 μm yüzey pürüzlülüğü.

3. Kompozitler ve Metaller:

Karbon Fiber Kompozitler: Havacılık bileşeni kesimi, %5'ten az fiber kırılması.Titanyum Alaşımları: Tıbbi cihaz işleme (0,1–0,3 mm kerf genişliği).
4. Biyomedikal ve Araştırma:

Ortopedik İmplantlar: Kalça eklemi ve diş örneği dilimleme, termal hasar yok.

Jeolojik İnce Kesitler: Orijinal yapıyı koruyan 0,2–2 mm mineral dilimleri.
Elmas Tel Üç İstasyonlu Tek Telli Kesme Makinesi SSS

1. S: Elmas tel üç istasyonlu tek telli kesme makinelerini endüstriyel uygulamalar için ideal yapan nedir?

C: Kapalı döngü gerilim kontrolü ve servo tahrikli senkronizasyon, safir, seramik ve sert-kırılgan malzemeleri kesmek için ±0,01 mm hassasiyet ve %200 verim artışı sağlar.

2. S: Üç istasyonlu bir elmas tel kesici, malzeme israfını nasıl azaltır?

C: Çok istasyonlu iş akışı, kesme, yükleme ve boşaltmayı değiştirerek duruş süresini en aza indirirken, salınımlı hareket, ince gofret üretimi için malzeme kullanımını optimize eder.
