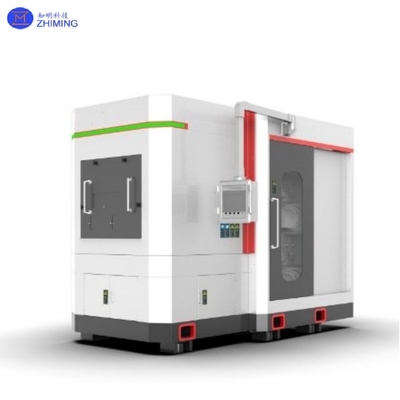

Elmas Tel Çok Telli Yüksek Hızlı Yüksek Hassasiyetli İşleme Sert Kırılgan Malzemeler Yarı İletken Ekipmanları

Elmas Tel Çok Telli Yüksek Hızlı Yüksek Hassasiyetli İşleme Sert Kırılgan Malzemeler Yarı İletken Ekipmanları

Marka Adı:	ZMSH
Model Numarası:	Elmas Tel/Çok Tel/High Speed/High-Precision/Descending/Oscillating Cutting Machine (Almaz Tel/Çok Te
Adedi:	3
fiyat:	by case
Teslim Zamanı:	3-6 ay
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

rohs

proje:

Üstte çalışma tezgahı ile çok satırlı tel testere

Elmas teli çapı:

0,1-0,5 mm

Tel çalışma hızı:

2000 (Mix) m/dk

İş istasyonunun dikey kaldırma vuruşu:

250 mm

Su tankı:

300L

Makine takımının toplam gücü:

≤92kw

Kesme Yöntemi:

Malzeme yukarıdan aşağıya doğru sallanır ve inerken, elmas çizgisinin pozisyonu değişmeden kalır

Ambalaj bilgileri:

100 dereceli temizlik odasında paket

Yetenek temini:

ayda 1000 adet

Vurgulamak:

Sert Kırılgan Malzemeler Yarı İletken Ekipmanları

Yüksek Hızlı Yarı İletken Ekipmanları

Ürün Açıklaması

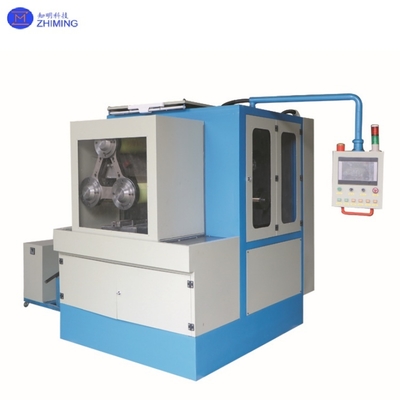

Elmas tel/çok telli/yüksek hızlı/yüksek hassasiyetli/azalan/salınan kesme makinesi ekipmanı giriş

Diamond Wire Çok Kılıç Yüksek Hızlı Yüksek Hasit İşleme Sert kırılgan malzemeler

Pırlanta Telli Tek/Çok Kılıç Yüksek Hızlı Yüksek Hızlı İndirme/Sallanan Kesme Makinesi, sert ve kırılgan malzemeler için kompozit bir işleme ekipmanıdır. Elmas telin (silikon karbür/alüminyum oksit parçacıkları ile kaplanmış çelik tel) ve çok eksenli koordineli kontrolün dinamik öğütülmesini birleştirerek, ultra sert malzemelerin yüksek hassasiyetli kesimini sağlar. Temel tasarım özellikleri şunları içerir:

Çok telli kesim: Malzeme kullanımını ve verimliliğini arttırmak için aynı anda birden fazla elmas kablosu kullanır.
Yüksek hızlı hareket: 2400 m/dakikaya kadar tel hızı, işlem süresini önemli ölçüde azaltır.
Yüksek hassasiyetli kontrol: ± 0.01 mm kesme doğruluğuna sahip servo/step motor güdümlü.
Sallanan kesim: Çalışma masası, yüzey düzlüğünü optimize etmek için ± 5 ° - ± 8 ° salınır.
Azalan besleme: İş parçasının veya telin dikey hareketi malzeme stres hasarını en aza indirir.

Bu ekipman yarı iletkenler, fotovoltaikler, seramikler, değerli taşlar ve tıbbi alanlarda, özellikle silikon karbür (sic), safir, monokristalin silikon ve kuvars cam kesiminde yaygın olarak kullanılmaktadır.

Elmas tel/çok telli/yüksek hızlı/yüksek hassasiyetli/azalan/salınan kesme makinesi teknik özellikleri

Parametre	Spesifikasyon
Proje	Üstte çalışma tezgahı ile çok satırlı tel testere
Maksimum iş parçası boyutu	Ø 204*500mm
Ana silindir kaplama çapı (her iki uçta sabit)	Ø 240*510mm (iki ana silindir)
Tel çalışma hızı	2000 (Mix) m/dk
Elmas teli çapı	0.1-0.5mm
Tedarik çarkının hat depolama kapasitesi	20 (0.25 elmas tel çapı) km
Kesme kalınlığı aralığı	0.1-1.0mm
Kesme Doğruluğu	0.01mm
İş istasyonunun dikey kaldırma vuruşu	250mm
Kesme yöntemi	Malzeme yukarıdan aşağıya doğru sallanır ve inerken, elmas çizgisinin pozisyonu değişmeden kalır
Kesme Besleme Hızı	0.01-10mm/dakika
Su deposu	300L
Kesme sıvısı	Koşu önleyici yüksek verimli kesme sıvısı
Salınım hızı	0.83 °/s
Hava pompası basıncı	0.3-3MPA
Salıncak açısı	± 8 °
Maksimum kesme gerilimi	10N-60N (asgari birim 0.1n ayarlayın)
Kesme derinliği	500mm
İş istasyonu	1
Güç kaynağı	Üç fazlı beş telli AC380V/50Hz
Makine takımının toplam gücü	≤92kw
Ana motor (su dolaşımı soğutma)	22*2kw
Kablolama motoru	1*2kw
Workbench Swing Motoru	1.3*1kw
Gerilim Kontrol Motoru (Su Sirkülasyonu Soğutma)	5.5*2kw
Tel serbest bırakma ve toplama motoru	15*2kw
Harici Boyutlar (Rocker kol kutusu hariç)	132026442840mm
Harici Boyutlar (Rocker kol kutusu dahil)	178028792840mm
Makine ağırlığı	8000kg

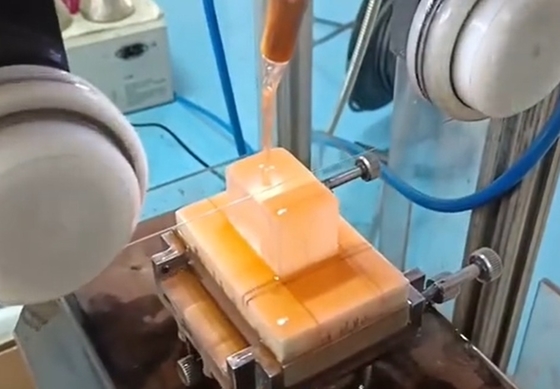

Elmas tel/çok telli/yüksek hızlı/yüksek hassasiyetli/azalan/salınan kesme makinesi çalışma prensibi

Makine, "Elmas telin dinamik öğütülmesi + çok eksenli senkronizasyon" üzerinde çalışır:

1. Elmas tel bisiklete binme:

Yüksek hızlı dönen bir Capstan, pırlanta telini pistonlu veya tek yönlü hareketle tahrik eder.
Gerginlik tekerlekleri (pnömatik/yaylı) tel gerginliğini (0.1-1.0 MPa) korurken, kılavuz tekerlekler stabiliteyi sağlar.

2. Malzeme Besleme:

Azalan Besleme: İş parçası platformu dikey olarak 0.01-10 mm/dakikada hareket eder veya tel aktif olarak iş parçasına basar.
Sallanan kesim: Çalışma masası, temas süresini uzatmak ve yüzey pürüzlülüğünü iyileştirmek için yanal olarak (± 15 mm genlik) salınır.

3. Çok telli koordinasyon:

Çoklu elmas teller, büyük boyutlu malzemelerin (örn. 300 × 300 mm iş parçaları) sürekli olarak kesilmesi için bir germe sistemi ile senkronize edilir.

Pırlanta Teli/Çok Kılıç/Yüksek Hızlı/Yüksek Hasta/Azalan/Salınan Kesme Makinesi Anahtar Özellikleri ve Avantajları

Özellik

Açıklama

Yüksek verimlilik

Çok telli paralel işleme + 2400 m/dk hızı,% 300 verimlilik kazancı

Ultra yüksek hassasiyet

Servo/step motorlar + bilyalı vidalar ± 0.01 mm doğruluk sağlar

Düşük hasar

Azalan besleme + sallanan hareket, stres konsantrasyonunu en aza indirin, <5 μm kenar yongası

Akıllı kontrol

PLC + Program ön ayarlama, gerçek zamanlı izleme ve kırılma resimi için dokunmatik ekran

Çevre dostu

Su bazlı kesme sıvıları tozu azaltır; gürültü <70 dB

Malzeme uyumluluğu

İşlemler Malzemeler ≤mohs 9.5 sertlik (elmas tel: sertlik 10)

Elmas tel/çok telli/yüksek hızlı/yüksek hassasiyetli/azalan/salınan kesme makinesi uygulaması

1. Yarı iletkenler ve fotovoltaikler:

Silikon gofret dilimleme: Güneş hücreleri ve IC'ler için monokristalin/çok kristalli silikon ingot karesi/dilimleme (50-300 μm kalınlık).
SIC gofret kesim: EV güç cihazları için yüksek saflıkta SIC gofret, <% 10 malzeme kaybı.

2. Seramik ve değerli taşlar:

Safir işleme: ± 0.02 mm kalınlıkta homojenlik ile LED substrat ve akıllı telefon ekran dilimleme.
Zirkonya Seramikleri: Cep telefonu arka plakaları ve RA <1.6 μm yüzey pürüzlülüğü ile kesme aletleri.

3. Kuvars ve Optik Cam:

Kuvars kristalleri: Osilatör ve sensör dilimleme (± 0.01 mm hassasiyet).
Kızılötesi Cam: Termal deformasyonu önlemek için termal görüntüleme lens imalatı.

4. Biyomedikal ve Araştırma:

Ortopedik implantlar: Termal hasar olmadan dilimleme kalça eklemi ve diş örneği.
Jeolojik İnce Kesitler: Orijinal yapıyı koruyan 0.2-2 mm mineral dilimleri.

5. Kompozitler ve Metaller:

Karbon fiber kompozitler: <% 5 fiber kırılma ile havacılık bileşeni kesme.
Titanyum alaşımları: 0.1-0.3 mm kerf genişliği ile tıbbi cihaz işleme.

Elmas tel/çok telli/yüksek hızlı/yüksek hassasiyet/azalan/salınan kesme makinesi SSS

1. S: Elmas teli çift istasyon kesme makinelerinin temel avantajları nelerdir?

A: Yüksek hızlı çift istasyon tasarımı, iki iş parçasının eşzamanlı olarak işlenmesini sağlar, silikon gofret ve seramik gibi malzemeler için ± 0.01 mm hassasiyeti korurken verimliliği iki katına çıkarır.

2. S: Bir elmas teli nasıl "azalan/sallanan kesim" i elde eder?

C: Safir ve sic gibi kırılgan malzemeler için ideal olan malzeme stresini azaltmak ve yüzey düzlüğünü iyileştirmek için dikey besleme sistemlerini (azalan hareket) ve salınımlı işyerlerini (± 5 ° –8 ° dalgalanmalar) birleştirir.
