8 inç SiC Epitaxial Substrate MOS Grade Prime Grade 4H-N Tipi Büyük çaplı

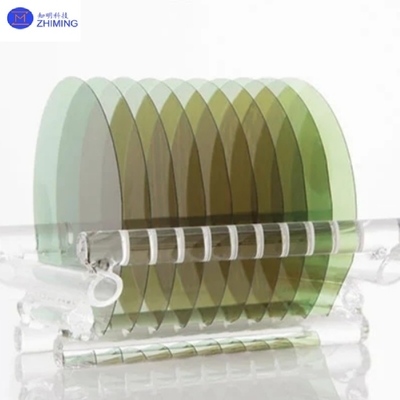

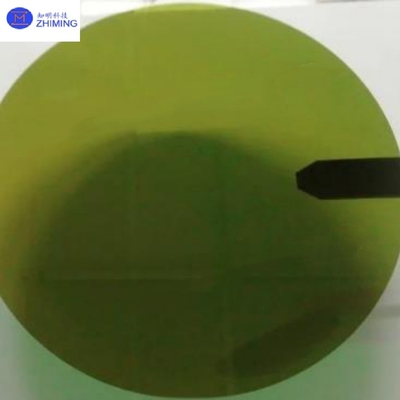

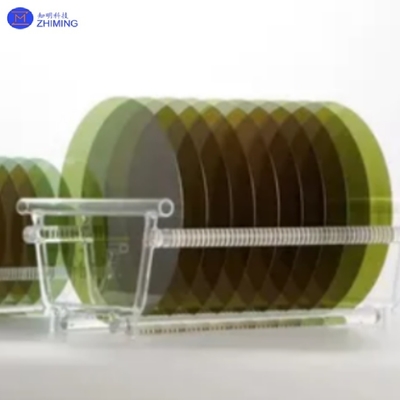

Büyük resim : 8 inç SiC Epitaxial Substrate MOS Grade Prime Grade 4H-N Tipi Büyük çaplı

Ürün ayrıntıları:

Place of Origin:	CHINA
Marka adı:	ZMSH
Sertifika:	rohs
Model Number:	8inch SiC Epitaxial Wafer

Ödeme & teslimat koşulları:

Minimum Order Quantity:	25
Fiyat:	by case
Packaging Details:	package in 100-grade cleaning room
Delivery Time:	2-4 weeks
Payment Terms:	T/T
Supply Ability:	1000pcs per month

İletişim

Detaylı ürün tanımı

Diameter:	200mm	Thickness:	500 ±25μm
Epitaxial Thickness:	5-20μm (customizable)	Surface Defect Density:	≤0.5/cm²
Electron Mobility:	≥1000 cm²/(V·s)	Supported Devices:	MOSFET, SBD, JBS, IGBT
Vurgulamak:	8 inçlik SiC Epitaxial Substrate , 8 inç SiC Epitaxial , 8 inç SiC MOS derecesi.

8 inçlik SiC epitaksyal vafelerinin ürün özeti

8 inç SiC Epitaxial Substrate MOS Grade Prime Grade 4H-N Tipi Büyük çaplı

Üçüncü nesil yarı iletkenlerin gelişmesinde kilit bir etken olarak, 8 inçlik SiC epitaksyal levhalarımız malzeme performansında ve üretim verimliliğinde çift atılım elde ediyor.%78 daha büyük bir kullanım alanı (200mm) ile. 6 inçlik levhalar ve kusur yoğunluğu <0.2/cm2 yerel üretim yoluyla, SiC cihaz maliyetlerini %30 oranında azaltırlar.Yerel yedeklemeyi ve küresel rekabet gücünü artırmak.

8 inçlik SiC epitaksyal levha ürün özellikleri

Parametreler

Spesifikasyon

Çapraz

200 mm

Kalınlığı

500 ± 25μm

Epitaxial Kalınlığı

5-20μm (özelleştirilebilir)

Kalınlık Tekdüzeliği

% ≤3

Doping Tekdüzeliği (n-tip)

% ≤ 5

Yüzey Kusur yoğunluğu

≤ 0,5/cm2

Yüzey Kabalığı (Ra)

≤0,5 nm (10μm×10μm AFM taraması)

Bölünme Alanı

≥3 MV/cm

Elektron Hareketliliği

≥ 1000 cm2/(V·s)

Taşıyıcı konsantrasyonu

5×1013~1×1019 cm−3 (n tipi)

Kristal Yönlendirme

4H-SiC (eksen dışı ≤0,5°)

Bufer Katmanı Direnci

1×1018 Ω·cm (n tipi)

Otomotiv Sertifikasyonu

IATF 16949 uyumlu

HTRB testi (175°C/1000h)

Parametre kayması ≤0,5%

Desteklenen Aygıtlar

MOSFET, SBD, JBS, IGBT

8 inçlik SiC epitaksyal vafrının ana özellikleri

1Süreç İnovasyonu

Yerel MOCVD yoluyla 68.66μm/h epitaksal büyüme oranına (ihracat araçlarından% 25 daha hızlı) ulaşır ve otomatik dizeleme için düşük stresli yapıştırma yoluyla <50μm çarpıklıkta yapıştırılır.Bu yüksek verimli işlem, geleneksel yöntemlere kıyasla% 20 daha hızlı üretim döngüleri sağlar.

2Maddi Gelişmeler

Derecelendirilmiş taşıyıcı konsantrasyonu (5×1013~1×1019cm−3) SiC MOSFET R'yi azaltır_{DS ((on))}Optimize edilmiş doping profili, yüksek frekanslarda (> 100kHz) anahtarlama verimliliğini de% 15 artırır.

3Çevre Gücü

Nemden dirençli pasifleştirme, tropikal enerji depolama sistemlerini mümkün kılan 85 °C / 85% RH'de elektrik sabitliğini > 1000 saat korur..

- Hayır.Uygulama- Ne?8 inçlik SiC epitaksyal plaka.

8 inç SiC Epitaxial Substrate MOS Grade Prime Grade 4H-N Tipi Büyük çaplı 1

1. Elektrikli Araçlar

%97 verimlilik, 350kW zirve gücü ve 1000km menzilli 800V çekiş invertörleri sağlar.

2. Ultra Hızlı Şarj

600kW/10-dakikada 500km şarj için sıvı soğutmalı şarj cihazlarına 1200V SiC modülleri entegre eder.

3Havacılık Gücü

Uzay görevlerini destekleyen uydular için radyasyona dirençli modüller (-55 °C ~ 200 °C, 200W / in3).

4- Kuantum Bilgisayarı.

Sıvılatma buzdolaplarında 4K'da istikrarlı çalışma, qubit tutarlılığını >1000μs uzatır.

İlgili ürün önerileri

1. 2 inç 3 inç 4 inç 6 inç SiC Epitaxial Wafers 4H-N Üretim Sınıfı

2. 6 inç SiC Epitaxial Wafer Diameter 150mm 4H-N Tipi 4H-P Tipi 5G İletişim için

Sık Sorulan Sorular8 inçlik SiC epitaksyal plaka.

1. S: 8 inçlik SiC epitaksyal levhaların temel avantajları nelerdir?

A: 8 inçlik SiC epitaksiyel levhalar, 6 inçlik levhalara kıyasla daha yüksek güç yoğunluğuna ve daha düşük üretim maliyetlerine izin verir, levha başına % 150 daha fazla ölçek destekler ve% 30 daha az malzeme atığı sağlar..

2S: Hangi endüstriler 8 inçlik SiC epitaksiyel levhaları kullanıyor?- Hayır.

A: 10 kat daha yüksek ısı iletkenliği ve silikondan 3 kat daha geniş bant boşluğu nedeniyle EV invertörleri, güneş inverterleri ve 5G baz istasyonları için kritik.

Etiketler: 8 inçlik SiC Epitaxial Wafer,#Silikon Karbid Altyapısı,#Diametre 200mm, #Kalınlığı 500μm, #4H-N Tipi, #MOS Sınıfı, #Baş Sınıf, #Büyük Diametresi

Etiket:

İlgili kişi: Mr. Wang

Tel: +8615801942596
