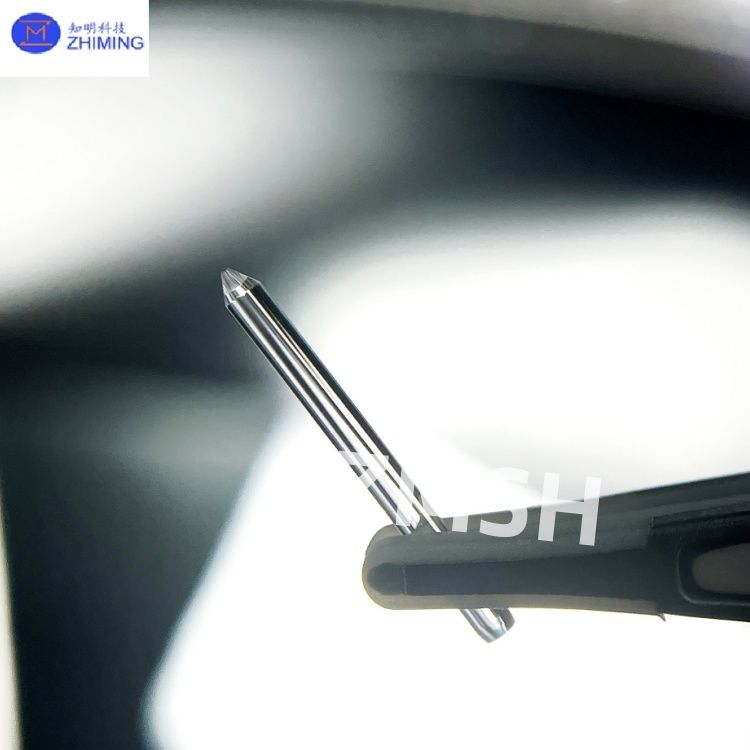

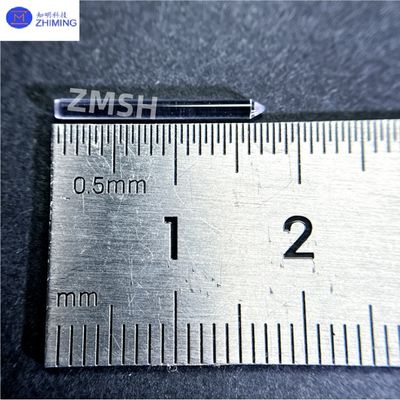

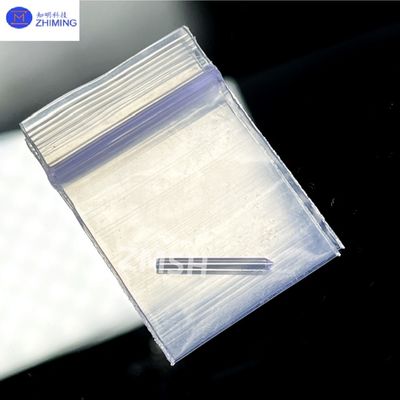

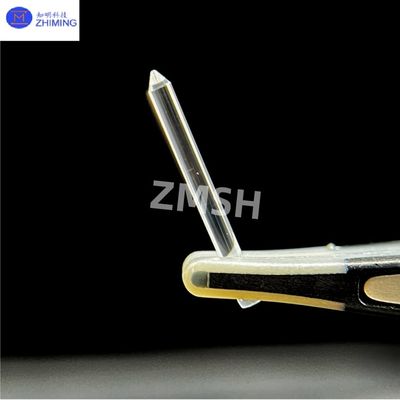

Yarı iletken ekipmanlar için özel olarak üretilmiş Safir Çubuklar Işık Konisi Çubukları Safir Deşarj İğneleri
Safir deşarj iğneleri, yüksek saflıkta tek kristal alüminyum oksitten (Al₂O₃ saflığı ≥%99,99) üretilen özel optik bileşenlerdir. Profesyonel bir optik bileşen üreticisi olarak ZMSH, kristal büyütme, hassas işleme ve kaplama biriktirme için eksiksiz üretim hatlarına sahiptir. Ürünler, olağanüstü eksenel optik tekdüzelik ve radyal kırılma indisi tutarlılığı sergileyen gelişmiş EFG (Kenar Tanımlı Film Beslemeli Büyüme) teknolojisi kullanılarak üretilmektedir. Benzersiz konik tasarım, verimli ışın eşleşmesi, genişleme veya odaklama işlevleri sağlar ve bu da onu gelişmiş optik sistemlerde kritik bir bileşen haline getirir.
Teknik parametreleri Safir deşarj iğneleri
|
Parametre Kategorisi
|
Özellikler
|
|
Boyutlar
|
Giriş çapı Φ0,5-10mm, çıkış çapı Φ1-25mm, uzunluk 10-200mm
|
|
Malzeme
|
Al₂O₃ saflığı ≥%99,99
|
|
Kristal Yönü
|
C ekseni/<1120> yön sapması ±0,5°, diğer yönler için özelleştirilebilir
|
|
Kaplama Seçenekleri
|
UV yansıma önleyici (200-400nm), IR geniş bant (3-5μm), yüksek yansıma (>%98@10,6μm)
|
|
Optik Performans
|
Sayısal açıklık NA 0,15-0,22 (ayarlanabilir), iletim kaybı <0,1dB/cm@1550nm
|
Önemli özellikleri Safir deşarj iğneleri
1. Üstün Optik Performans: Çalışma dalga boyu aralığı 0,17-5,5μm (derin UV'den orta IR'ye), çift taraflı cilalamadan sonra 633nm'de ≥%85 geçirgenliğe sahip safir deşarj iğneleri
2. Mükemmel Termal Kararlılık: Sadece 5,3×10⁻⁶/K (RT'den 1000°C'ye) termal genleşme katsayısı, safir deşarj iğneleri yüksek güçlü lazer ışınımına dayanabilir
3. Olağanüstü Mekanik Dayanım: 9 Mohs sertliği, 700MPa'yı aşan eğilme dayanımı
4. Olağanüstü Yüzey Kalitesi: Safir deşarj iğneleri düşük ışık saçılım kaybı sağlar
5. Hassas Geometrik Kontrol: Konik açı toleransı sıkı bir şekilde ±0,5° içinde tutulur, uç yüzey dikliği <5 ark-dakika
Öncelikli uygulamaları Safir deşarj iğneleri
1. Lazer Teknolojisi
- Yüksek güçlü lazerler için ışın şekillendirme sistemleri, safir deşarj iğneleri Gaussian ışınlarını >%90 tekdüzeliğe sahip düz tepe ışınlarına dönüştürür
- Fiber lazerler için mod dönüştürücüler, ışın kalitesini önemli ölçüde iyileştirir
2. Fiber Optik İletişim
- 400G optik modüllerdeki mod dönüştürme cihazları, iletim dağılımını etkili bir şekilde azaltır
- EDFA (Erbiyum Katkılı Fiber Amplifikatörler) için pompalama eşleştirme sistemleri, safir deşarj iğneleri enerji dönüşüm verimliliğini artırır
3. Biyomedikal Cihazlar
- Yüksek kaliteli endoskoplar için temel ışık kılavuz bileşenleri, safir deşarj iğneleri otoklav sterilizasyonuna dayanıklıdır
- OKT (Optik Koherens Tomografi) sistemlerindeki temel optik elemanlar
4. Endüstriyel Denetim Cihazları
- Spektrometreler için optik giriş arayüzleri, sinyal toplama verimliliğini artırır
- Hassas vizyon denetim sistemleri için ışık kılavuz bileşenleri
ZMSH'nin hizmetleri Safir deşarj iğneleri
ZMSH kapsamlı sağlar Safir deşarj iğneleri çözümleri:
- Özel Üretim: Asimetrik konikler dahil olmak üzere özel boyutlar ve karmaşık geometriler için destek
- Hassas İşleme: Nanometre seviyesinde yüzey kalitesi için ultra hassas taşlama ve parlatma ekipmanlarıyla donatılmıştır
- Profesyonel Kaplama Hizmetleri: UV'den IR dalga boylarına kadar çeşitli fonksiyonel optik kaplamalar
- Teknik Destek: Tasarımdan uygulamaya kadar tam süreç desteği sağlayan özel optik mühendislik ekibi
- Kalite Güvencesi: Her parti için eksiksiz test raporlarıyla titiz optik performans testi
Soru-Cevap Safir deşarj iğneleri
1. S: Safir deşarj iğneleri lazer sistemlerinde ne için kullanılır?
C: Safir deşarj iğneleri öncelikle ışın kalitesini ve tekdüzeliğini iyileştirmek için yüksek güçlü lazerlerde ışın şekillendirme ve mod dönüşümü için kullanılır.
2. S: Optik konikler için neden kuvars yerine safir seçilir?
C: Safir, kuvars ile karşılaştırıldığında üstün sertlik, termal kararlılık ve kimyasal direnç sunarak onu zorlu optik uygulamalar için ideal hale getirir.
Etiketler: #Hassas Safir Çubuklar, #Safir Işık konisi, #Al₂O₃ %99,999, #Geçirgenlik≥%80, #Hassas Kesim, #Optik Sınıf, #Ra≤0,5nm, #Safir Deşarj İğneleri
