Özel Şekilli Kuvars Optik Cam pencereler Kalınlık 8,3 mm Yüksek Kırılma İndeksi

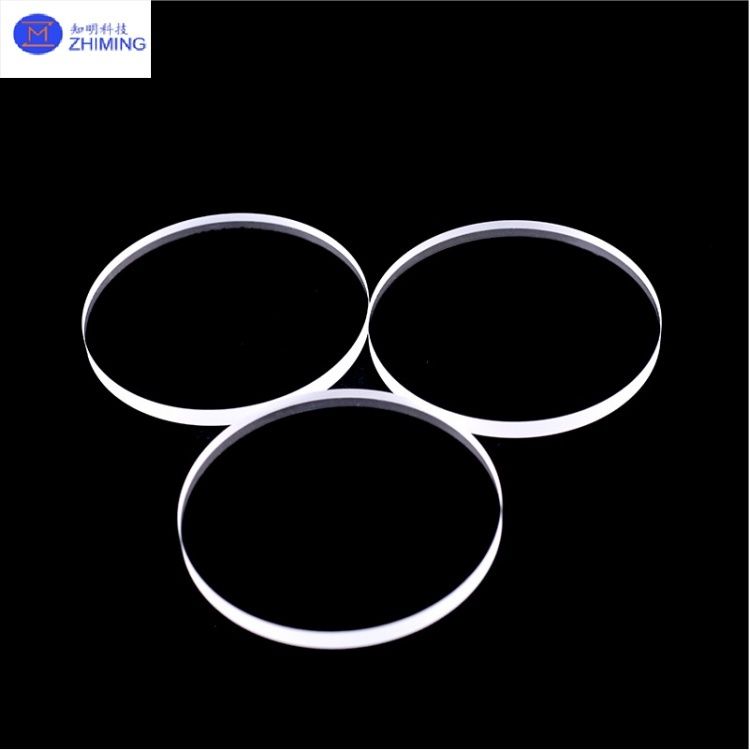

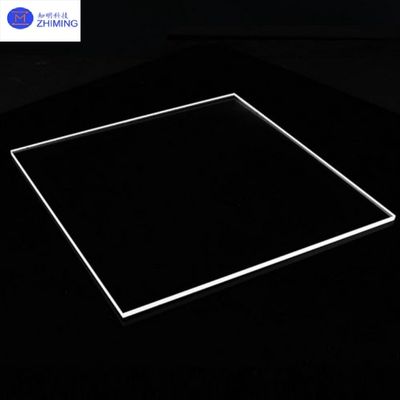

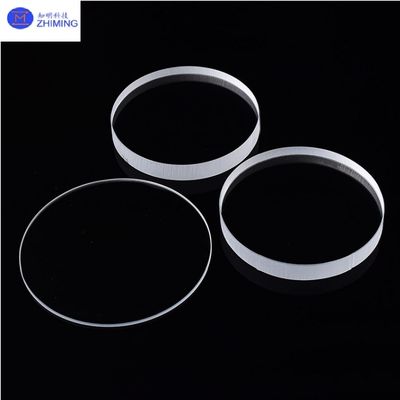

Kuvars Optik Pencere (Kalınlık 8,3 mm), olağanüstü optik şeffaflık, termal kararlılık ve kimyasal atalet sunan, yüksek saflıkta eritilmiş silis (SiO₂) kullanılarak hassas bir şekilde üretilmiştir. Gelişmiş lazer sistemleri, yarı iletken üretimi ve vakum gözlemi gibi zorlu uygulamalar için tasarlanan bu ürün, çeşitli optik entegrasyon ihtiyaçlarını karşılamak üzere özel geometrileri (dairesel, kare, düzensiz şekiller) ve karmaşık yapıları (delikler, pahlı kenarlar, şamferler) destekler. Tamamlayıcı ürünler arasında kuvars prizmalar, filtreler ve lensler bulunur.
Kuvars optik pencerenin özellikleri (8,3 mm Kalınlık)
| Parametre |
Değer/Açıklama |
| Malzeme |
Eritilmiş Silis |
| Kalınlık |
8,3 mm |
| Çap/Boyut |
Özelleştirilebilir |
| Yüzey Kalitesi |
60/40 veya daha iyi |
| İletim Aralığı |
190 nm ~ 2500 nm |
| Kırılma İndeksi (@587,6 nm) |
1,458 |
| Yüzey Düzlüğü |
λ/4 @ 632,8 nm |
| Paralellik |
< 3 arkdakika |
| Kaplama Seçenekleri |
AR kaplama, yansıtıcı kaplama vb. |
Kuvars optik pencerenin ürün özellikleri (8,3 mm Kalınlık)
1. Optik Performans
- Geniş Spektral İletim: Ultraviyole (170–2500 nm) ve kızılötesi (3500 nm'ye kadar) aralıklarında >%90 iletim, UV-Vis-NIR uygulamaları için optimize edilmiştir.
- Düşük Saçılan Işık: λ/10 yüzey düzlüğü (Zygo interferometri ile test edilmiştir) ve Ra <1 nm (atomik kuvvet mikroskobu) elde ederek ışık saçılmasını ve bozulmayı en aza indirir.
2. Termal Dayanıklılık
- Yüksek Sıcaklık Dayanımı: 1100°C'de sürekli çalışır ve termal şoka dayanır (1100°C → oda sıcaklığı çatlamadan).
- Ultra Düşük CTE: 0,55×10⁻⁶/°C (25–300°C) termal genleşme katsayısı, aşırı termal döngülerde boyutsal kararlılık sağlar.
3. Mekanik ve Kimyasal Dayanıklılık
- Sertlik ve Mukavemet: 7 Mohs sertliği ve 1100 MPa basma mukavemeti, mekanik aşınmaya ve yüksek basınçlı ortamlara karşı dayanıklıdır.
- Kimyasal Direnç: Asitlere (HF hariç) ve organik çözücülere karşı geçirimsiz, yarı iletken ıslak dağlama ve kimyasal buhar biriktirme (CVD) işlemlerinde doğrulanmıştır.
4. Yüzey Kalitesi
- Ultra Parlak Kaplama: Yüzey pürüzlülüğü <1 nm (Ra) ve 40/20 çizik/çukur spesifikasyonu, yüksek çözünürlüklü görüntüleme ve lazer optikleri için kritiktir.
Kuvars optik pencerenin uygulamaları (8,3 mm Kalınlık)1. Lazer Sistemleri
· Lazer Çıkış Pencereleri: CO₂ lazerler (10,6 μm) ve ultrafast lazerler (femtosecond darbeler) için koruyucu arayüzler olarak hizmet eder, termal merceklenmeyi ve ışın bozulmasını azaltır.
· UV Lazer Kalkanı: Hassas bileşenleri litografi ve mikromakine sistemlerinde UV kaynaklı bozulmaya karşı korur.
2. Yarı İletken Üretimi
· Plazma Gözlem Pencereleri: Yonga üretiminde plazma dağlama işlemlerinin gerçek zamanlı izlenmesini sağlar, vakum bütünlüğünü ve optik berraklığı korur.
· CVD Odası Gözetleme Delikleri: Korozyona neden olan yan ürünlere (örneğin, SiCl₄, NF₃) direnirken ince film birikimi düzgünlüğünü izleyin.
3. Vakum ve Yüksek Radyasyon Ortamları
· Senkrotron Işın Hattı Pencereleri: Parçacık hızlandırıcılarında ve serbest elektron lazerlerinde minimum emilimle sert X-ışınlarını (35 keV'ye kadar) iletir.
· Vakum Sistemi İzleme: Basınç bütünlüğünden ödün vermeden yüksek vakumlu odalara görünürlük sağlar.
4. Analitik Enstrümantasyon
· Spektrometre Numune Pencereleri: Raman, FTIR ve UV-Vis spektroskopisi için düz spektral yanıt sağlar, malzeme karakterizasyonunu destekler.
· XRD Numune Tutucuları: Kırınım analizi sırasında kristalografik hizalamayı korur.
5. Savunma ve Havacılık
· Hipersonik Araç Pencereleri: 1000°C/s'yi aşan termal gradyanlara ve >10⁶ rad radyasyon dozlarına dayanır.
· Lazer Silah Sistemleri: Optik tren bileşenlerini yüksek enerjili lazer darbelerinden (100 kW–1 MW) korur.
ZMSH'nin hizmeti
ZMSH Precision Optics, yüksek hassasiyetli kuvars optik bileşenlerin Ar-Ge ve üretimi konusunda uzmanlaşmıştır; temel ürünleri arasında kuvars optik pencereler (özellikle 8,3 mm kalınlık varyantları), prizmalar, filtreler ve lensler bulunur; hepsi olağanüstü optik şeffaflık, termal kararlılık ve kimyasal atalet için yüksek saflıkta eritilmiş silisten üretilmiştir.
Standart dairesel/kare şekillerden düzensiz/karmaşık geometrilere (delikler, pahlı kenarlar veya çok açıklıklı tasarımlar ile) kadar geniş özelleştirme yetenekleri sunan ZMSH, lazer sistemleri, yarı iletken ekipmanları, vakum gözlemi, analitik enstrümantasyon ve savunma/havacılık uygulamaları genelinde çeşitli endüstriyel ihtiyaçlara cevap vermektedir. Hizmetler, özel imalattan (CNC işleme, parlatma, kaplama—AR/HR/dikroik filmler), metrolojiden (yüzey düzlüğü, iletim testi) ve hızlı prototipten ölçeklenebilir seri üretime kadar tam yaşam döngüsü desteğini kapsar; malzeme seçimi ve yüzey işleme optimizasyonu konusunda, optimum sistem entegrasyonunu sağlamak için teknik danışmanlıkla desteklenir. SSS
kuvars optik penceresi (8,3 mm Kalınlık)1. S: 8,3 mm kuvars penceresi için maksimum çalışma sıcaklığı nedir?
