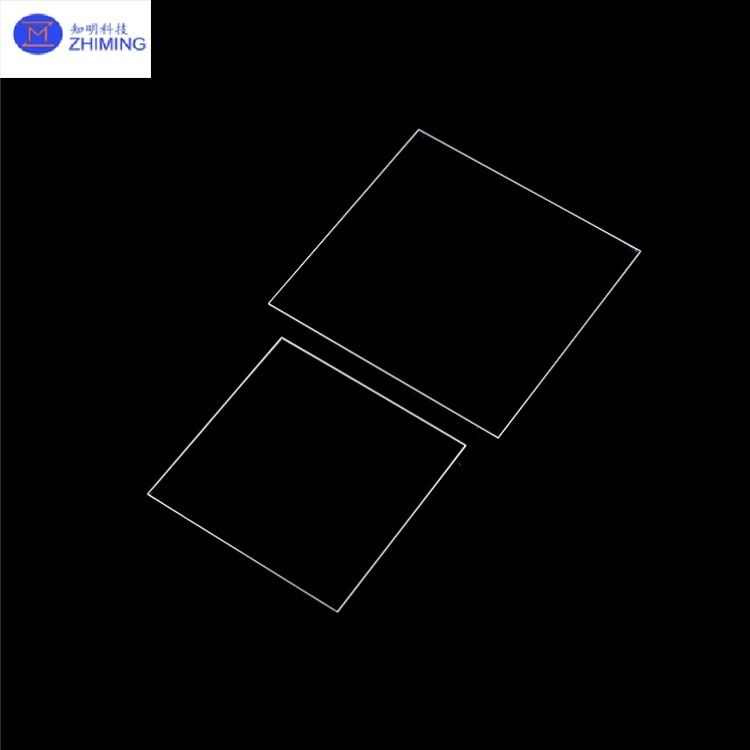

- Hayır.Kuvars Cam Optik Pencereler JGS1/JGS2 Sınıf Kaplama İsteğe bağlı 8.2mm Kalınlığı
Kuvars pencereler, yüksek saflıklı silikon dioksitten (SiO2) yapılmış optik bileşenlerdir ve UV'den IR'ye geniş spektrumlu iletim, yüksek sıcaklık direnci ve düşük termal genişleme özelliğine sahiptir.Bu özellikler onları bilimsel araştırma için ideal kılar.Kuvars optik penceresi (8.2 mm kalınlığı), mükemmel ışık geçirgenliği olan yüksek saflıklı erimiş silikon (SiO2) optik bir elementtir.Termal kararlılıkZMSH, standart boyutlar (orta, yuvarlak, küçük, küçük ve küçük) dahil olmak üzere tam bir kuvars penceresi yelpazesi sunar.kare) ve özel ürünler (özel şekilli), delinen veya düzensiz şekilli pencereler), katı optik ve mekanik gereksinimleri karşılamak için OEM işleme desteği sağlar.
Kuvars optik pencerenin özellikleri (8.2 mm kalınlığı)
| Parametreler |
Özellikleri |
| Malzeme |
Yüksek saflıklı erimiş silikon (JGS1/JGS2) |
| Kalınlığı |
8.2mm (±0.05mm tolerans) |
| Çapraz |
10×300mm (özelleştirilebilir) |
| Yüzey Doğruluğu |
λ/10 @632.8nm |
| Paralellik |
≤1 ark dakikası (≤30 ark saniyesine özelleştirilebilir) |
| Düzlük |
≤λ/4 @632.8nm |
| İletişim |
> 90% (185nm ∼2,5μm) |
| Yüzey kalitesi |
40/20 kazı kazı (10/5'e yükseltilebilir) |
| Kaplama Seçenekleri |
UV/VIS/IR AR/HR kaplamaları |
| CTE |
5.5×10−7/°C (0°300°C) |
| Sıcaklık aralığı |
-60°C'den +1100°C'ye kadar (kısa süreli) |
Not: Ücretsiz teknik danışmanlık ve prototip örnekleri mevcuttur. Detaylı veri sayfaları ve işleme çözümleri için bizimle iletişime geçin.
Kuvars optik pencerenin ürün özellikleri (8.2 mm kalınlığı)
1Malzeme Özellikleri
· Yüksek bulaşıcılık: UV'de > 85% (185-400nm), görünür ışıkta > 90%, IR'de > 80% (2,5 - 3,5μm).
· Yüksek sıcaklığa dayanıklı: Yumuşatma noktası 1730°C, kısa süreli tolerans 1450°C'ye kadar, CTE 0.3-0.7×10−6/°C (25-300°C) kadar düşüktür.
· Kimyasal Dayanıklılık: Güçlü asitlere (30 kere seramikten daha iyi) dayanıklı, bazı modeller HF korozyona dayanır.
2Optik Performans
· Geniş Spektrum: JGS1 (185-2500nm), JGS2 (200-2500nm), JGS3 (260-3500nm) çeşitli spektrum ihtiyaçları için.
· Düşük Dağınıklık: Yüzey kabalığı Ra ≤0.5nm (CMP cilalı), dalga cephesi çarpıtması ≤λ/20@632.8nm.
3Mekanik Özellikler
· Yüksek SertlikMohs 7-9, çiziklere dayanıklı.
· Hassas Boyutlar: Diameter toleransı ±0,02mm, kalınlık toleransı ±0,1mm, paralellik <3 arkmin.
Kuvarsın kullanım alanlarıPtik Pencere (8.2mm Kalınlığı)
| Uygulama Alanı |
Anahtar Özellikler |
Özel Kullanımlar |
8.2 mm kalınlığının avantajları |
| Lazer Optik Sistemleri |
> 90% geçirgenlik, Düşük CTE (5.5×10−7/°C) |
CO2/UV lazerleri için koruyucu pencereler |
Uzun süreli çalışma için en iyi mekanik dayanıklılık ve termal istikrar |
| Yarım iletken ekipmanları |
JGS1/JGS2 saflık derecesi, Kimyasal inertlik |
Litografi/çizme aletleri için denetim pencereleri |
Yüksek basınç ve koroziv süreç ortamlarına dayanıklı |
| Spektroskopik Enstrümanlar |
Geniş bant iletim (185-2500nm) |
Spektrometreler için ışın giriş/çıkış pencereleri |
Optik istikrar ve uzun süre dayanıklılık sağlar |
| Yüksek Sıcaklık İzleme |
1100°C'ye kısa süreli direnç |
Fırınlar/yandırma odaları için görüş alanları |
Isı yalıtımı ve mekanik destek sağlar |
| Tıbbi lazer cihazları |
Biyolojik uyumluluk, λ/10 yüzey doğruluğu |
Terapötik lazerler için çıkış pencereleri |
Güvenlik gereksinimlerini optik performansla dengeler |
ZMSH'nin kuvars levha tavsiyesi
Kuvars levhalar (füzyon silik) çok düşük CTE ve yüksek frekanslı dielektrik performans sunan yarı iletkenler, MEMS ve optoelektronik için kritik substratlardır.ZMSHmalzeme2-12 inçÖzel boyutları, kalınlıklarını ve yüzey işlemlerini (püskürtme, kaplama, kazma) destekleyen, toplu olarak kuvars levhalar.
