​​Lazerle Delinmiş Özel Şekilli Deliklere Sahip Yüksek Saflıkta Kuvars Cam Plaka​​

Ben sohbet şimdi

​​Lazerle Delinmiş Özel Şekilli Deliklere Sahip Yüksek Saflıkta Kuvars Cam Plaka​​

​​High Purity Quartz Glass Plate With Laser-Drilled Custom-Shaped Through-Holes​​
​​High Purity Quartz Glass Plate With Laser-Drilled Custom-Shaped Through-Holes​​ ​​High Purity Quartz Glass Plate With Laser-Drilled Custom-Shaped Through-Holes​​ ​​High Purity Quartz Glass Plate With Laser-Drilled Custom-Shaped Through-Holes​​ ​​High Purity Quartz Glass Plate With Laser-Drilled Custom-Shaped Through-Holes​​

Büyük resim :  ​​Lazerle Delinmiş Özel Şekilli Deliklere Sahip Yüksek Saflıkta Kuvars Cam Plaka​​

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: ZMSH
Sertifika: rohs
Model numarası: Özel şekilli kuvars delikten tabaklar
Ödeme & teslimat koşulları:
Fiyat: by case
Teslim süresi: 2-4hafta
Ödeme koşulları: T/T
Detaylı ürün tanımı
Malzeme: Yüksek saflıkta kaynaşmış silika (sio₂ 99.99) Delik çapı aralığı: 0.1mm ~ 50mm (özelleştirilebilir)
kalınlık aralığı: 0,2 mm~20 mm İletim @550nm: >93%
Termal Genleşme Katsayısı: 0.55 × 10⁻⁶/° C Vakum uyumluluğu: <10⁻⁷pa
Vurgulamak:

Özel Şekilli Kuvars Cam Plaka

,

Lazerle Delinmiş Kuvars Cam Plaka

,

Yüksek Saflıkta Kuvars Cam Plaka



Özel şekilli kuvars delikli plakaların özetleri





Lazerle delinen özel şekilli delikli yüksek saflıklı Kuvars cam plaka





Özel şekilli kuvars delikli plakalar, gelişmiş lazer sondajı, öğütme,ve cilalama teknikleriTemel özellikleri şunlardır:





· Özel delik tasarımları:Dairesel, kare, spiral, ikili ve diğer standart olmayan diyaframlar (0,2 ̇100 mm) ±0,01 mm doğrulukla, karmaşık ışık yolu kontrolünü sağlar.



- Hayır.· Aşırı termal kararlılık:1200°C'ye kadar kısa süreli direnç, 800~1000°C'de uzun süreli çalışma istikrarı ve standart camın 1/10'unun termal genişleme katsayısı.



· Geniş spektrumlu iletim:≥90% (UV: 185 nm), ≥95% (görülebilir) ve ≥85% (IR: 3500 nm), kabarcık veya çizgiler olmadan optik saflığı sağlar.



· Özel hizmetler:Müşteri tarafından sağlanan tasarımlar için destek (2D / 3D çizimler), lazer sondajı özelleştirme (örneğin, delikler, karşı bataklıklar, basamaklı delikler), hızlı küçük parti teslimatı (3-5 gün),ve sıkı kalite kontrolü (SGS sertifikalı).





ZMSH, yarı iletken ekipmanları, fotonik ve tıbbi cihazlar için özel şekilli kuvars delikli plakalar üretme konusunda uzmanlaşmıştır.ve hassasiyet için sıkı gereksinimleri karşılamak için test, yüksek sıcaklığa dayanıklı ve düşük dağılım.








Özellikleriözel şekilli kuvars delikli plakalar





Parametreler Özellikleri
Malzeme Yüksek saflıklı erimiş silikon (SiO2≥99.99%)
Delik çapı aralığı 0.1mm~50mm (Kustomlaştırılabilir)
Delik konumunun doğruluğu ±0.01mm (Lazer), ±0.02mm (CNC)
Kalınlık aralığı 0.2mm~20mm
Yüzey Kabalığı Ra≤0.5nm (Optik), Ra≤1.2nm (Endüstriyel)
İletişim @550nm >93%
Isı Genişleme katsayısı 0.55×10−6/°C
Sıcaklığa dayanıklılık Uzun süreli: 800°C, Kısa süreli: 1200°C
Basınç Direnci >20MPa (1mm kalınlık)
Vakum uyumluluğu <10−7Pa



Not: Özel delik desenleri (örneğin, altıgen, mikrofluidik) ve yüzey işlemleri mevcuttur.










Temel özellikleriözel şekilli kuvars delikli plakalar


​​Lazerle Delinmiş Özel Şekilli Deliklere Sahip Yüksek Saflıkta Kuvars Cam Plaka​​ 0

1Malzeme Özellikleri.



· Ultra yüksek saflık: SiO2 ≥99.999%, kirlilikler <5 ppm, 200 nm'de >90% UV geçirgenliği sağlar.

· Yüksek sıcaklığa dayanıklılık: 1200°C'ye kadar kısa süreli tolerans, 800~1000°C'de uzun süreli istikrar, 5,5×10−7/°C'lik termal genişleme katsayısı.

Kimyasal inertlik: Güçlü asitlere (HF hariç), alkalilere ve organik çözücülere dirençlidir.



2. İşleme hassasiyeti.



· Delik içi tasarım: Dairesel, kare veya özel şekiller (örneğin, spiral, bölünmüş), diyafram aralığı 0.2~100 mm, ±0.01 mm hassasiyet, yüzey kabalığı <0.5 nm.

· Lazer delme: Stressiz işleme için femtosaniye veya UV lazerleri kullanır, kenar parçalanmadan pürüzsüz delik duvarları elde eder.

- Hayır.

3- Optik Performansı.



· Geniş spektrum iletimlilik: UV (185 nm) > 80%, görünür (400~700 nm) > 95%, IR (3500 nm) > 85%

· Düşük saçılma: Yüzey şekli doğruluğu λ/10@632.8 nm, yüksek hassasiyetli görüntüleme ve algılama için ışık enerjisi kaybını en aza indirgenir.

- Hayır.

4Mekanik Özellikler



· Yüksek basınç dayanıklılığı: > 1000 MPa, mekanik şok ve titreşime dayanıklı.

· Hafif: yoğunluğu 2,2 g/cm3, K9 camından% 15 daha hafif, havacılık uygulamaları için idealdir.

- Hayır.

5Yüzey Tedavileri.



· Kaplama seçenekleri: Yansıtma karşıtı (AR, R<0.5% @ 400 ¢ 1600 nm), yansıtıcı (Al / Ag, R> 95%) ve lazer hasarına dayanıklı kaplamalar (sınır > 10 J / cm2).

· Çamfer tasarımı: <0.2×45° koruyucu çamfer, stres konsantrasyonunu azaltır.






Özel şekilli kuvars delikli plakaların başlıca uygulamaları



​​Lazerle Delinmiş Özel Şekilli Deliklere Sahip Yüksek Saflıkta Kuvars Cam Plaka​​ 1

1Yarım iletken üretimi.



· Wafer denetimi: UV litografi hassasiyeti için fotolitografi ekipmanı hizalama elemanları.

· Paketleme testi: Yüksek sıcaklık kapsülleme için kızılötesi ısı görüntüleme pencereleri.



2- Fotonik.



· Fiber koplama: Düşük yerleştirme kaybı (< 0,5 dB) olan lazer/detektör pencereleri.

· Dalga rehberi multiplekserleri: Çok kanallı ışık yolu özel diyaframlar üzerinden bölünür.

- Hayır.

3- Tıbbi cihazlar.



Endoskopik görüntüleme: Yüksek çözünürlük için direksiyon prizmaları ve ışık yolu katlama elemanları.

· Lazer tedavisi: Yüksek sıcaklıkta sterilizasyonla uyumlu göz ameliyatlarında hassas ışık yönlendirmesi.



4Araştırma ve Sanayi



· Kuantum iletişim: Düşük saçılma tasarımları için tek fotonlu dedektörlerde ışık yolunun katlanması.

· Lazer işleme: Kesme / kaynak sistemlerinde lazer yolu kontrolü, > 106 W/cm2 güç yoğunluğuna sahip.



5- Havacılık.



Uydu uzaktan algılama: radyasyona ve termal şoka dayanıklı UV görüntüleme sistemi pencereleri.








İlgili ürün önerileri:

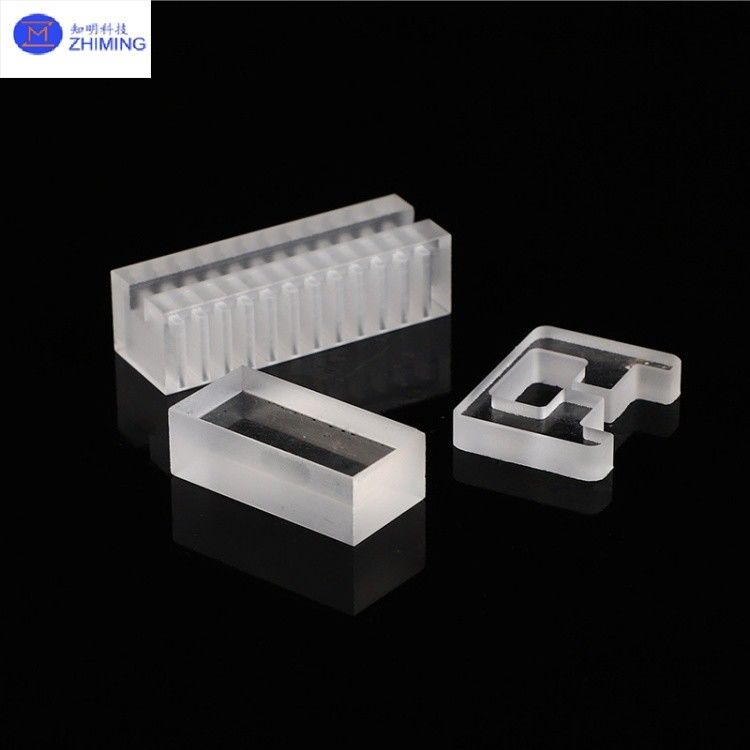

Kuyruklu Kristal Tekne Özelleştirme Hizmetleri




ZMSH, müşteri tarafından sağlanan çizimlere dayanan özel çözümler sunan ithal malzemeler (örneğin, GE, Heraeus) kullanarak yüksek saflıklı kuvars teknelerinin işlenmesinde uzmanlaşmıştır.Hizmetlerimiz arasında lazer kesimi de var., CNC işleme ve hassas kaynak, yüksek sıcaklık direnci (1200 ° C) ve düşük termal genişleme için yarı iletken ve fotovoltaik endüstrinin taleplerini karşılamak için ± 0.01 mm doğruluğu sağlar.ISO 9001 sertifikasıyla, hızlı prototipleme (3-5 gün) ve seri üretim yetenekleri sağlıyoruz, litografi, difüzyon ve diğer kritik uygulamalarda süreç verimliliğini optimize ediyoruz.





​​Lazerle Delinmiş Özel Şekilli Deliklere Sahip Yüksek Saflıkta Kuvars Cam Plaka​​ 2​​Lazerle Delinmiş Özel Şekilli Deliklere Sahip Yüksek Saflıkta Kuvars Cam Plaka​​ 3








S&A





1S: Kuvars diyafram plakaları ne için kullanılır?
A: Kuvars diyafram plakaları, yarı iletken litografisinde, mikrofluidikte,ve yüksek güçlü lazer sistemleri, ısıya dirençleri nedeniyle, optik berraklık ve özelleştirilebilir delik desenleri.





2. S: Neden metal veya polimer diyafram plakaları yerine kuvars seçin?
A: Kuvars, sert ortamlarda metalleri (termal genişleme) ve polimerleri (sıkı dayanıklılık) geçerek üstün termal istikrar (1100 ° C'ye kadar), UV şeffaflığı ve kimyasal direnç sunar.
