Özel şekilli Quartz Through-Hole Plaklar Precision Perforated Optical Fused Silica Panels

Custom-Shaped Quartz Through-Hole Plates Precision Perforated Optical Fused Silica Panels
Custom-Shaped Quartz Through-Hole Plates Precision Perforated Optical Fused Silica Panels Custom-Shaped Quartz Through-Hole Plates Precision Perforated Optical Fused Silica Panels Custom-Shaped Quartz Through-Hole Plates Precision Perforated Optical Fused Silica Panels

Büyük resim :  Özel şekilli Quartz Through-Hole Plaklar Precision Perforated Optical Fused Silica Panels

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: ZMSH
Sertifika: rohs
Model numarası: Özel şekilli kuvars delikten tabaklar
Ödeme & teslimat koşulları:
Fiyat: by case
Teslim süresi: 2-4hafta
Ödeme koşulları: T/T
Detaylı ürün tanımı
Malzeme: Yüksek saflıkta kaynaşmış silika (sio₂ 99.99) Delik çapı aralığı: 0.1mm ~ 50mm (özelleştirilebilir)
kalınlık aralığı: 0,2 mm~20 mm İletim @550nm: >93%
Termal Genleşme Katsayısı: 0.55 × 10⁻⁶/° C Vakum uyumluluğu: <10⁻⁷pa
Vurgulamak:

Hassas Delikli Kuvars Delik Plakaları

,

Özel Şekilli Kuvars Delik Plakaları



Özel şekilli kuvars delikli plakaların özetleri

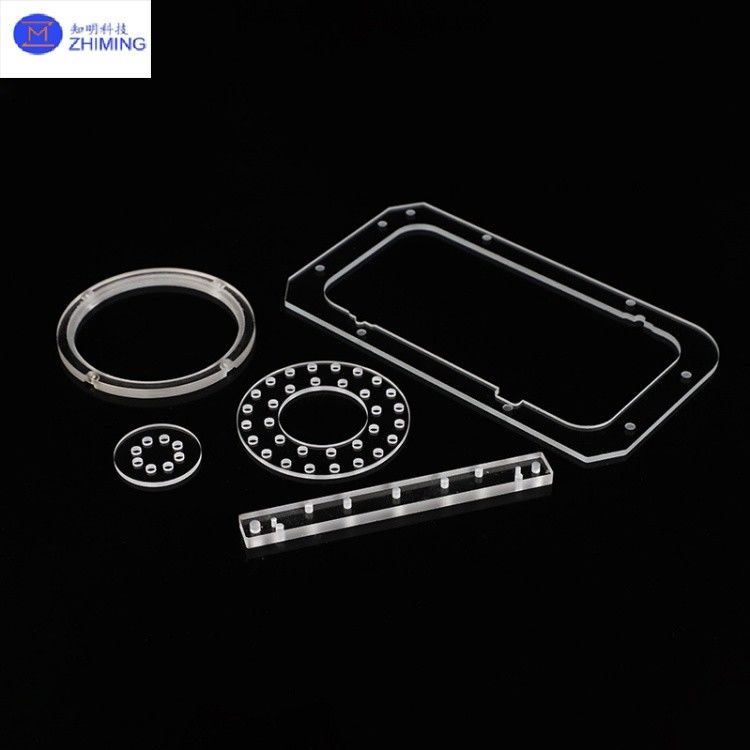

Özel şekilli Quartz Through-Hole Plaklar Precision Perforated Optical Fused Silica Panels 0



Özel şekilli Quartz Through-Hole Plaklar Precision Perforated Optical Fused Silica Panels





Özel şekilli kuvars diyafram plakaları, CNC işleme veya lazer kesimi yoluyla yüksek saflıklı erimiş silikattan (SiO2≥99.99%) üretilen hassas optik bileşenlerdir.Karmaşık diyafram geometrisine sahip (e.g., çokgen, yıldız şeklindeki, mikrofluidik kanallar), kuvarsın üstün özelliklerini (içişkenliği> 93% @ 550nm, 1100 ° C'ye sıcaklığa direnç) özelleştirilmiş yapısal uyarlanabilirlikle birleştirirler.Çukurlu tasarımları optik yol yönlendirmesini sağlar., sıvı aktarımı veya gaz difüzyonu, onları yarı iletken litografi, biyoçipler, lazer sistemleri ve analitik aletler için vazgeçilmez hale getiriyor.





Profesyonel bir optik bileşen üreticisi olarak,ZMSHKuvars diyafram plakaları için malzeme seçimi, yapısal tasarım, hassas işleme (± 0.02mm tolerans) ve fonksiyonel işlemler (örneğin,kaplamalarÖzel Ar-Ge ve endüstriyel gereksinimleri karşılamak için CAD çizimlerini veya örnek kopyalamasını kabul ediyoruz.








Özellikleriözel şekilli kuvars delikli plakalar





Parametreler Özellikleri
Malzeme Yüksek saflıklı erimiş silikon (SiO2≥99.99%)
Delik çapı aralığı 0.1mm~50mm (Kustomlaştırılabilir)
Delik konumunun doğruluğu ±0.01mm (Lazer), ±0.02mm (CNC)
Kalınlık aralığı 0.2mm~20mm
Yüzey Kabalığı Ra≤0.5nm (Optik), Ra≤1.2nm (Endüstriyel)
İletişim @550nm >93%
Isı Genişleme katsayısı 0.55×10−6/°C
Sıcaklığa dayanıklılık Uzun süreli: 800°C, Kısa süreli: 1200°C
Basınç Direnci >20MPa (1mm kalınlık)
Vakum uyumluluğu <10−7Pa



Not: Özel delik desenleri (örneğin, altıgen, mikrofluidik) ve yüzey işlemleri mevcuttur.










Temel özellikleriözel şekilli kuvars delikli plakalar

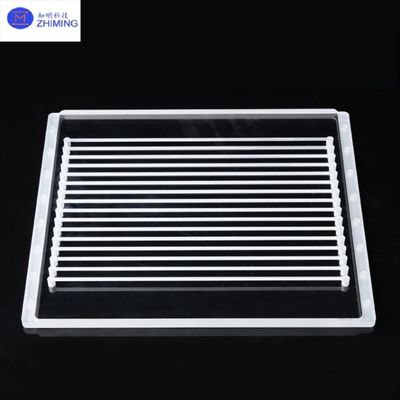

Özel şekilli Quartz Through-Hole Plaklar Precision Perforated Optical Fused Silica Panels 1

Özel kuvars diyafram plakalarının temel avantajları şunlardır:





1Karmaşık Yapı Uyumluluk: Kenar parçalanması ≤0.05mm ile keyfi delik şekilleri (0.1mm ∼50mm çapında) barındırır.



2Aşırı çevre istikrarı: Uzun süreli 800 °C çalışmaya, termal şoka (ΔT≥1000 °C) ve asit/alkali korozyona (HF hariç) dayanıklıdır.



3Yüksek Şeffaflık ve Düşük Dağınıklık: UV'den IR'ye (70nm~2500nm) %1'lik bir sis ile %90'ın üzerinde geçişlilik.



4. Kesinlik İşleme: Delik konum doğruluğu ±0.01mm ve yüzey kabalığı Ra≤0.5nm (optik dereceli cila).



5Çok fonksiyonel entegrasyon: Aperture duvar kaplamalarını (AR/HR) veya kimyasal modifikasyonları (hidrofobic/hidrofilik) destekler.








Özel şekilli kuvars delikli plakaların başlıca uygulamaları

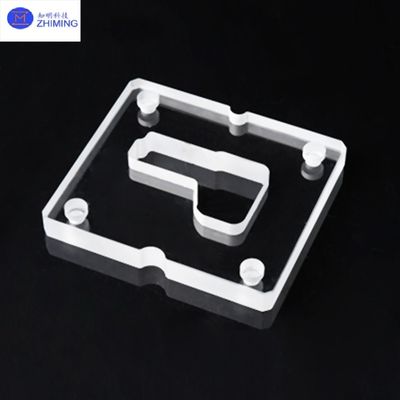

Özel şekilli Quartz Through-Hole Plaklar Precision Perforated Optical Fused Silica Panels 2



Bu plakalar aşağıdakiler için kritik önem taşır:





1Yarım iletken üretimi: Litografi için maske hizalama diyaframları, nanometre ölçekli boyutsal istikrar gerektirir.



2Mikrofluidik: Biyoçiplerdeki mikro kanal yapıları, kimyasal inertlik ve biyolojik uyumluluk gerektirir.



3- Lazer Optik.: Yüksek güçlü lazerler için ışın şekillendiren diyaframlar (LIDT>15J/cm2@1064nm).



4Analiz Araçları: Ultra yüksek vakum uyumluluğu (<10−7Pa) olan kütle spektrometreleri için iyon rehber plakaları.



5Havacılık: Uydu sensörleri için havalandırma plakaları, -200 °C'den 1200 °C'ye kadar ısı döngüsüne dayanıklı.








İlgili ürün önerileri:





Kuvars prizmi özelleştirme


ZMSH, doğru açılı, ışın bölme ve UV prizmaları için CAD tabanlı özelleştirmeyi destekleyen optik dereceli erimiş silikadan (SiO2≥99.99%) hassaslıklı kuvars prizmaları üretir.Hizmetler, mikron seviyesinde işleme (± 3 ark saniye) içerir., süper cilalama (Ra≤0.5nm) ve AR/HR kaplamaları, lazerler ve spektrometreler için idealdir.





Özel şekilli Quartz Through-Hole Plaklar Precision Perforated Optical Fused Silica Panels 3Özel şekilli Quartz Through-Hole Plaklar Precision Perforated Optical Fused Silica Panels 4







S&A





1S: Kuvars diyafram plakaları ne için kullanılır?
A: Kuvars diyafram plakaları, yarı iletken litografisinde, mikrofluidikte,ve yüksek güçlü lazer sistemleri, ısıya dirençleri nedeniyle, optik berraklık ve özelleştirilebilir delik desenleri.





2. S: Neden metal veya polimer diyafram plakaları yerine kuvars seçin?
A: Kuvars, sert ortamlarda metalleri (termal genişleme) ve polimerleri (sıkı dayanıklılık) geçerek üstün termal istikrar (1100 ° C'ye kadar), UV şeffaflığı ve kimyasal direnç sunar.
