Özel Kuvars Optik Cam Prizmi UV-Sınıflı Erimiş Silikon Düz Açı Prizmi

Customized Quartz Optical Glass Prism UV-Grade Fused Silica Right Angle Prism
Customized Quartz Optical Glass Prism UV-Grade Fused Silica Right Angle Prism Customized Quartz Optical Glass Prism UV-Grade Fused Silica Right Angle Prism Customized Quartz Optical Glass Prism UV-Grade Fused Silica Right Angle Prism

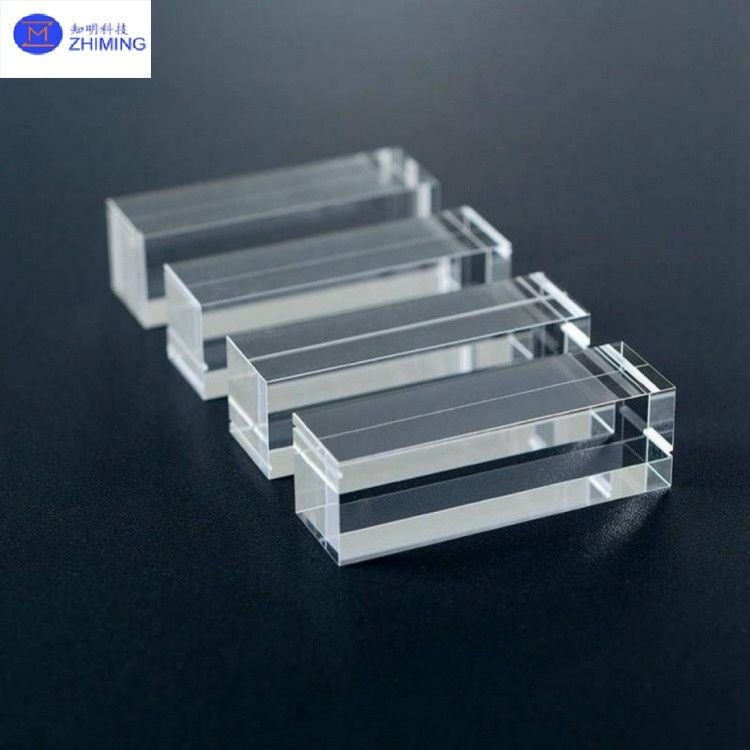

Büyük resim :  Özel Kuvars Optik Cam Prizmi UV-Sınıflı Erimiş Silikon Düz Açı Prizmi

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: ZMSH
Sertifika: rohs
Model numarası: Kuvars prizması
Ödeme & teslimat koşulları:
Fiyat: by case
Teslim süresi: 2-4hafta
Ödeme koşulları: T/T
Detaylı ürün tanımı
Malzeme: Yüksek saflıkta kaynaşmış silika (sio₂ 99.99) Boyut/Şekil: özel
Transmisyon menzili: 170nm ~ 2500nm (UV - NIR) Termal Genleşme Katsayısı: 0.55 × 10⁻⁶/° C (20 ~ 300 ℃)
Yüzey pürüzlülüğü: Ra≤0,5nm Uygulama: Lazer teknolojisi, spektroskopi
Vurgulamak:

Dik Açılı Optik Cam Prizma

,

UV Dereceli Optik Cam Prizma

,

Özelleştirilmiş Optik Cam Prizma



Q'nin özetiniUartz prizması





Özel Kuvars Optik Cam Prizmi UV-Sınıflı Erimiş Silikon Düz Açı Prizmi





Kuvars prizmaları, hassas öğütme, cilalama ve kaplama işlemleri ile yüksek saflıklı erimiş silikadan (silikon dioksit, SiO2 ≥99.999%) üretilen optik bileşenlerdir.Aşırı termal kararlılık gösterirler (-200 ° C'den 1100 ° C'ye kadar), düşük termal genişleme katsayısı (5,5×10−7/°C) ve UV'den IR'ye tam spektrum iletimlilik (185~3500 nm).





Kimyasal hareketsizlik:Güçlü asitlere (HF hariç), alkalilere ve organik çözücülere dayanıklı, koroziv ortamlar için uygundur.



Optik hassasiyet:Yüzey şekli doğruluğu λ/10@632.8nm, açısal tolerans ±3 ark saniye.



· Çeşitli şekiller:Düz açılı, beşgen, Güvercin ve çatı prizmaları, ışın bölünmesi, görüntüleme ve ışık yolunun bükülmesi gibi özelleştirilmiş işlevleri destekler.





ZMSH, tasarımdan seri üretime kadar uçtan uca hizmetler sunan özel olarak üretilen kuvars prizmaları konusunda uzmanlaşmıştır.ve yarı iletken üretimi, çizimlere dayalı özelleştirme ve küçük parti hızlı teslimat desteği ile (örneğin, boyutlar: kenar uzunluğu 3 ′′72.5 mm, kalınlığı 0.1 ′′5 mm).








ÖzellikleriKuvars prizması





Parametreler Özellikleri
Malzeme Yüksek saflıklı erimiş silikon (SiO2≥99.99%)
İletişim aralığı 170nm ~ 2500nm (UV'den NIR'e)
Yıkım Endeksi @587.6nm 1.458
Isı Genişleme katsayısı 0.55×10−6/°C (20~300°C)
Yüzey düzlüğü λ/10@632.8nm (Standard), λ/20 (Yüksek hassasiyet)
Çevre Toleransı ±5 ark saniye (Standard), ±3 ark saniye (Yüksek hassasiyet)
Yüzey Kabalığı Ra≤0.5nm (Süper cilalanmış)
Lazer Zararı Sınırı >10J/cm2@1064nm, 10ns nabız
Boyut aralığı 5mm~300mm (Kustomlaştırılabilir)



Not: Özel kaplamalar (AR/HR/PBS) ve metroloji raporları talep üzerine mevcuttur.










Temel özellikleriQUartz prizması





1Malzeme Özellikleri

- Hayır.

- Hayır.- Yüksek saflık:SiO2 ≥99.999%, kirlilikler <5 ppm, düşük UV emilimini sağlar (> 90% 200 nm'de geçirgenlik).

- Yüksek sıcaklığa dayanıklı:1200°C'ye kadar kısa süreli tolerans, 800~1000°C'de uzun süreli çalışma istikrarı. Isı genişleme katsayısı standart camın 1/10'unu oluşturur.

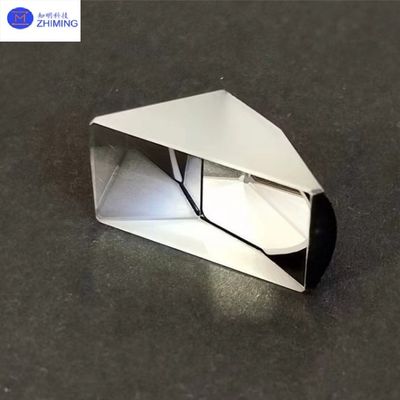

Özel Kuvars Optik Cam Prizmi UV-Sınıflı Erimiş Silikon Düz Açı Prizmi 0

2Optik Performans- Hayır.



- İletişim:≥90% (UV: 185 nm), ≥95% (görülebilir), ≥85% (IR: 3500 nm).

- Düşük dağılım:Abbe sayısı >65, yüksek hassasiyetli uygulamalar için spektral genişlemeyi en aza indirir.





3Mekanik Özellikler



- Basınç gücü:> 1000 MPa, mekanik şoka dayanıklı.

- Hafif:2.2 g/cm3 yoğunlukta, K9 camından %15 daha hafif.





4. Yüzey İşlemleri

- Hayır.

- Kaplama seçenekleri:Yansıtma karşıtı kaplama (AR, R<0.5% @ 400 ∼ 1600 nm), yansıtıcı kaplamalar (Al/Ag, R> 95%) ve lazer hasarına dayanıklı kaplamalar.

- Kenar tasarımı:<0,2×45° koruyucu çember, stres konsantrasyonunu azaltmak için.





5Şekil çeşitliliği.



- Düz açılı prizma:Periskoplarda ve otokollimatörlerde kullanılan, ışık yolunun 90° veya 180°'luk bükülmesi.

- Hayır.- Pentagonal prizma:Görüntünün 90°'luk bir sapması, döngü olmadan, lazer menzil ölçerleri için idealdir.

- Hayır.- Güvercin prizması:Düşen ışığın dönme açısını ikiye katlar, panoramik görüntüleme sistemleri için uygundur.

- Çatı prizması:Teleskoplarda yaygın olarak kullanılan görüntüleri tersine çevirirken ışık yollarını 90° katlar.








Temel uygulamalarQUartz prizması





1- Optik aletler.



· Spektroskopi:Spektrofotometrelerde ve Raman spektrometrelerinde dispersif elementler.

· Görüntüleme sistemleri:Mikroskoplar ve teleskoplardaki (örneğin, Güvercin prizmaları) prizmlerin çeviri.

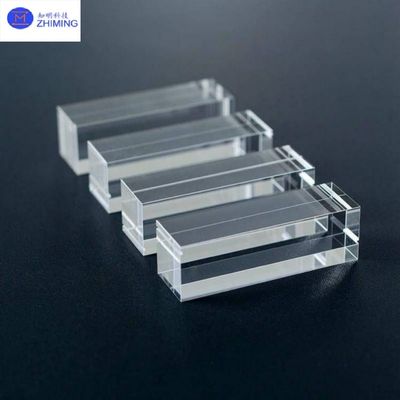

Özel Kuvars Optik Cam Prizmi UV-Sınıflı Erimiş Silikon Düz Açı Prizmi 1

2Lazer Teknolojisi.



· Işık kontrolü:Lazer rezonatörleri ve menzil ölçer ışın direksiyonu (beşgen prizmalar).

· Yüksek güç uygulamalar:Kesme/saldırma sistemleri için 106 W/cm2 lazer yoğunluğuna dayanır.





3Yarım iletken üretimi.



· Wafer denetimi:Fotolitografi cihazı hizalanma prizmaları.

· Paketleme testi:Kızılötesi ısı görüntüleme penceresi prizmaları.





4- Tıbbi cihazlar.



Endoskopik görüntüleme:Tıbbi fiber optikte yönlendirme prizmaları.

· Lazer tedavisi:Göz ameliyatlarında hassas ışık yolu yönlendirmesi.





5Araştırma ve Sanayi



• Kuantum iletişim:Tek fotonlu dedektörlerde ışık yolunun katlanması.

· Havacılık:UVA görüntüleme prizmaları uydu uzaktan algılamada.








ZMSH Hizmetleri





ZMSH, optik tasarımdan seri üretime kadar uçtan uca hizmetler sunan kuvars prizmalarının derin özelleştirilmesine odaklanır.Boyutlar (3 ̇72.5 mm kenar uzunluğu), açısal toleranslar (± 3 ark saniyesi) ve işlevsel gereksinimler (örneğin, lazer hasarına dayanıklı kaplamalar, eğim kırılma indeksi).ikişerli) ve hibrit malzeme kompozitoları (kwarts-metal bağlama).

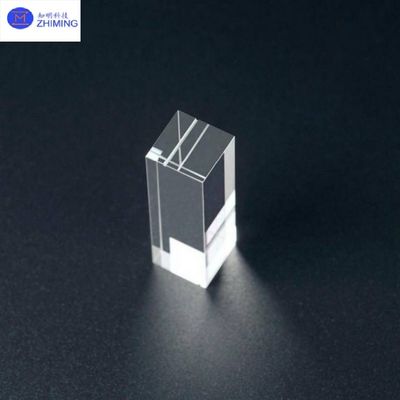

Özel Kuvars Optik Cam Prizmi UV-Sınıflı Erimiş Silikon Düz Açı Prizmi 2Özel Kuvars Optik Cam Prizmi UV-Sınıflı Erimiş Silikon Düz Açı Prizmi 3







S&A





1S: Kuvars prizminin fiyatı nedir?



A: Kuvars prizmalarının fiyatı, özelliklere bağlı olarak (örneğin, boyut, kaplama, malzeme kalitesi) standart boyutlar için parça başına 0.20'den 100+'a kadar değişir (372.5 mm kenar uzunluğu) Alibaba ve Made-in-China gibi platformlarda.com.





2S: Kristal prizma nasıl çalışır?



A: Kristal prizma, ışığı geometrik olarak kesilmiş yüzeylerinden kırarak, yansıtarak veya dağıtarak çalışır.bir üçgen prizma, beyaz ışığı dalga boyuna bağlı kırılma (dispersiyon) yoluyla spektral renklere ayırır, sağ açılı prizmalar ise toplam iç yansımayı kullanarak ışık yollarını saptırır.







Etiket: #Kwarts Cam Optik Dereceli Pencereler, #Düzgün olmayan şekilli Kwarts Cam Pencereler, #Özelleştirilmiş, #Erimiş Silika Plaçları, #SiO2 Kristal, #Kwarts levhaları, #Kwarts tüpleri, #Kwarts prizması, #Kwarts tekneleri,#JGS1/JGS2 Sınıfı, # Yüksek Saflık, # Erimiş Silikal Optik Bileşenler, # BF33 Sınıfı, # Şeffaf Kuvars Kapilyerler Tüpleri, # Büyük Boru/Küçük Boru, # Düzensiz Cam Tüpler, # Büyük Diametresi/Küçük İç Diametresi,#Kwarts Prizmi, #UV-Grade, #Fused Silica Düz açılı prizma
