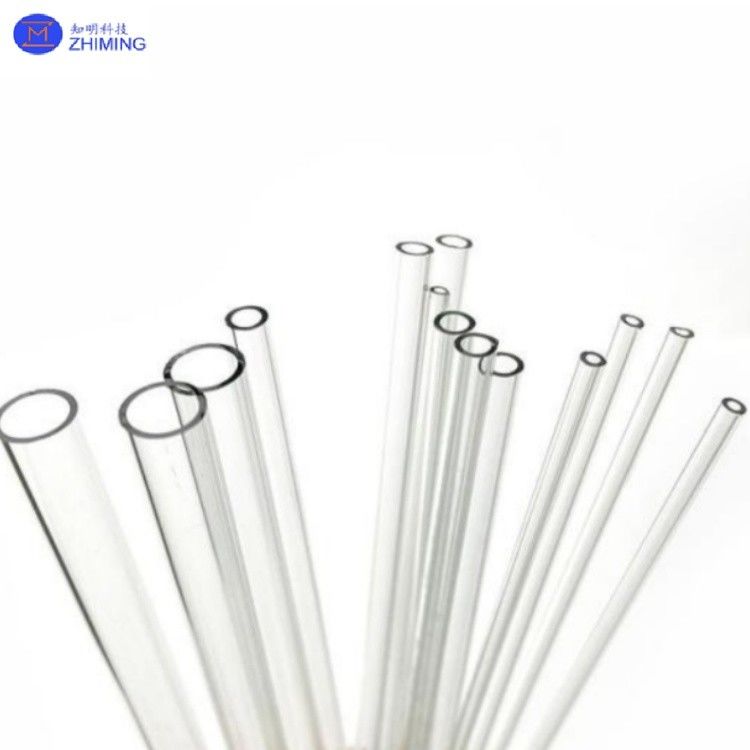

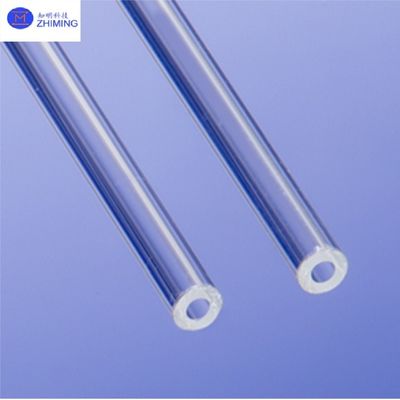

Şeffaf Kuvars Kapilyarlar Büyük Boru/Küçük Boru Düzensiz Cam Tüpler
Kuvars kılcalları, yüksek saflıklı erimiş silikon (SiO2) kullanarak hassas çizim süreçleri ile üretilen tüp biçimli optik bileşenlerdir. Büyük gözenek (OD≥1mm) ve küçük gözenek (OD<1mm) çeşitlerine ayrılırlar, analitik enstrümanlarda, fiber optik iletişimlerde, biyomedikal cihazlarda,ve yarı iletken uygulamaları. Uzman bir optik bileşen üreticisi olarak, ZMSH, yüksek hassasiyetli özel işleme sunan kuvars kapilyarlarının Ar-Ge ve üretimine odaklanır. ZMSH, farklı boyutları, duvar kalınlıklarını, ID / OD oranlarını ve özel kaplama gereksinimlerini karşılayan müşteri tarafından sağlanan çizimleri özelleştirmeyi destekler. Laboratuvar ölçekli küçük partilerden endüstriyel seri üretime kadar kapasitelerimiz, ışık iletiminde, kimyasal istikrarda ve mekanik dayanıklılıkta olağanüstü performansları garanti eder.
ÖzellikleriKuvars Kapilyarları
| Parametreler |
Büyük Borlu Saç Damarları |
Küçük Boru Kapiler |
| Dış çap aralığı |
1.0mm~20.0mm |
0.1mm~1.0mm |
| Duvar kalınlığı toleransı |
±0,05 mm |
±0,01mm |
| ID/OD oranı |
0.2~0.9 (Kustomlaştırılabilir) |
0.1~0.8 (Kustomlaştırılabilir) |
| Uzunluk |
≤1000mm (Standard) |
≤500mm (Standard) |
| Yuvarlaklık Hatası |
% ≤ 1 |
% ≤2 |
| Yüzey Kabalığı |
Ra≤0.8nm (Pulize edilmiş) |
Ra≤1.2nm (Pulize edilmiş) |
| Isı Genişleme katsayısı |
0.55×10−6/°C |
0.55×10−6/°C |
| Maksimum çalışma sıcaklığı |
1100°C (Kısa süreli) |
1000°C (Kısa süreli) |
| İletişim aralığı |
170nm~2500nm |
170nm~2500nm |
| Basınç Direnci |
>30MPa (Duvar ≥0.5mm) |
>10MPa (Duvar ≥0.1mm) |
Temel ÖzellikleriKuvars Kapilyarları
Kuvars kılcal damarlarının temel özellikleri şunlardır:
1Yüksek saflık malzemesi.: SiO2 içeriği ≥99.99%, yüksek hassasiyetli analiz için minimum kirlilik müdahalesi sağlar.
2. Üstün Termal Dayanıklılık: Sadece 0.55×10−6/°C'lik termal genişleme katsayısı, 1100°C'ye kadar sıcaklıklara dayanabilir (kısa süreli).
3Kimyasal İnersiyon: Asit / alkali korozyona dayanıklı (HF hariç), agresif çözücü ortamlarıyla uyumludur.
4Boyutsal Çeşitlilik: Sıvı aktarımı için büyük gözenekli kapilyarlar (OD 1mm20mm); mikrofluidik veya lif birleştirme için küçük gözenekli (OD 0,1mm1mm).
5Optik Performans: UV'den IR'ye (170nm ∼ 2500nm) yüksek iletimlilik, iletimi artırmak için isteğe bağlı AR kaplamaları ile.
Temel uygulamalarKuvars Kapilyarları
Kuvars kılcal damarlar aşağıdakilerde kilit rol oynar:
1Analiz Araçları: Yüksek saflık ve basınç direnci gerektiren GC/LC sistemleri için ayrım sütunları.
2. Fiber Optics: Mikron düzeyinde boyut hassasiyeti gerektiren lif çizimi veya bağlama bileşenleri için preformlar.
3Biyomedikal: Biyokompatibilite ve kimyasal istikrar gerektiren laboratuvar-bir-çip cihazlarındaki mikro kanallar.
4. Yarım iletken işlemleri: Yüksek sıcaklıkta koroziv gazlara karşı dayanıklı CVD/etching için gaz dağıtım boruları.
5Araştırma Sistemleri: Yüksek vakum uyumluluğu gerektiren sinkrotron/lazer deneyleri için ışın kılavuzu tüpleri.
ZMSH Hizmetleri

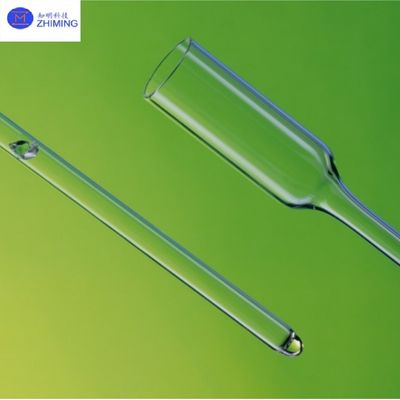

ZMSH, malzeme seçimi, hassas çizim, boyutlu işleme ve fonksiyonel tedaviler de dahil olmak üzere kuvars kılcalları için uçtan uca özelleştirme sunar.Müşteriler CAD çizimleri veya teknik özellikleri gönderebilir.• CNC lazer kesimi ve hassas cilalama ile karmaşık yapılar elde ediyoruz (örneğin, konik uçlar, çoklu lumenli kılcal damarlar) ±0.01mm kadar sıkı toleranslarla.Silan iç duvarları sunuyoruz (hidrofobilik arttırma), metallizasyon kaplamaları (içişken uygulamalar) veya yüksek basınçlı takviye (patlama basıncı > 50MPa).ISO sertifikalı test raporlarıyla birlikteFleksibel teslim süreleri ile, teknik danışmanlık ve satış sonrası destek ile tamamlanan, Ar-Ge ölçekli siparişleri (en az 10 adet) ve büyük ölçekli OEM işbirliklerini destekliyoruz.
İlgili ürün önerileri: Kuvars tüpleri
