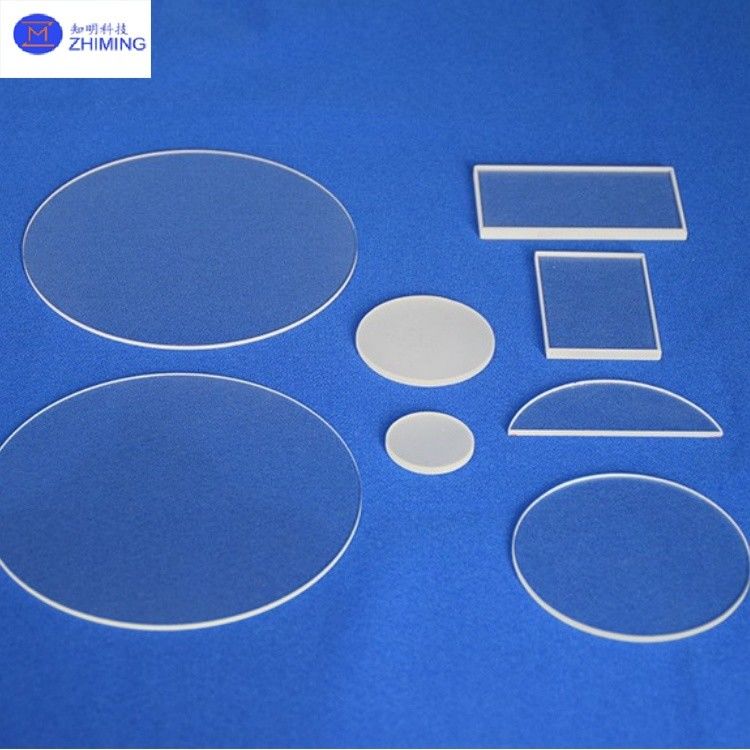

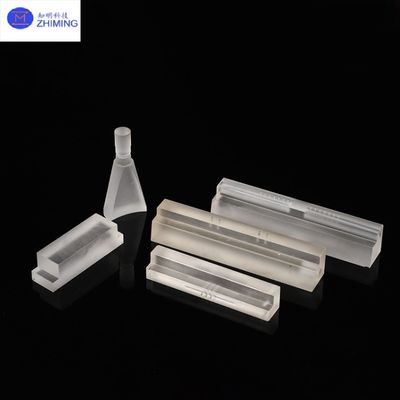

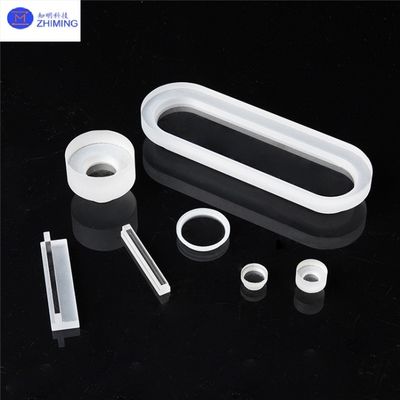

Özel düzensiz şekilli Kuvars Optik Pencereler JGS1/JGS2/BF33 Sınıf
Özel düzensiz kuvars optik pencereler yüksek saflıklı silikon dioksit (SiO2) ile tasarlanmıştır.Geleneksel geometrik kısıtlamaları kırarak karmaşık optik sistem gereksinimlerini karşılamak için tasarlanmıştır (e. örneğin, dairesel / kare biçimleri). Bu pencereler elipse, çokgen ve serbest şekilli eğriler gibi standart olmayan şekilleri destekler. Temel avantajları arasında yüksek sıcaklığa dayanıklılık (1,100°C sürekli kullanım), düşük termal genişleme katsayısı (5,5×10−7/°C), geniş spektrumlu şeffaflık (185~3,500 nm) ve kimyasal inertlik bulunur.Onları hassas optik cihazlarda aşırı ortamlar için ideal hale getirir.. ZMSH, tam döngü özelleştirilmiş üretim konusunda uzmanlaşmıştır ve yarı iletkenler, lazer teknolojisi ve havacılık gibi üst düzey sektörlere hizmet veren tasarımdan teslimatına kadar uçtan uca hizmetler sunmaktadır.
ÖzellikleriDüzensiz Şekilli Kuvars Cam Pencereler
| - Hayır.Parametreler |
Özellikler |
| Malzeme dereceleri. |
JGS1 (UV-optimizli), JGS2 (geniş bant), JGS3 (IR-artırılmış), BF33 (düşük genişleme) |
| Minimum Boyut |
0.1×0.1 mm |
| Kalınlık Toleransı |
±0,02 mm |
| İletişim aralığı. |
UV: 185-2500 nm (JGS1 için ≥90%).
IR: 2,600~3,500 nm (JGS3 için ≥85%) |
| Termal Genişleme. |
5.5×10−7/°C (20~300°C) |
| Yüzey Kabalığı. |
Ra ≤0,5 nm |
| Kaplama Seçenekleri |
AR (190~2,200 nm), BBAR, hidrofobi, lazer direnci (örneğin, 1064 nm, 532 nm) |
Temel ÖzellikleriDüzensiz Şekilli Kuvars Cam Pencereler
1- Geometrik özelleştirme.
Standart olmayan geometrileri (ellipsler, dikdörtgenler, altıgenler, yıldızlar) minimum işleme boyutu 0,1 mm ve ±0,02 mm toleransla destekler.
Asimetrik sistemler ve mikrofluidik çip pencereleri de dahil olmak üzere özel optik tasarımları sağlar.
2. Yüksek sıcaklık performansı
Yumuşatma noktası: 1,730 °C; uzun süreli çalışma istikrarı 1,100 °C'ye kadar; hızlı termal döngü ile kısa süreli tolerans 1,450 °C'ye kadar.
Kimyasal Dayanıklılık
Güçlü asitlere (HF hariç), seramikten 30 kat daha fazla ve paslanmaz çelikten 150 kat daha fazla asit direnci gösterir.
4. Optik Özellikler
İletişim: Görünür aralığında ≥93% UV'de ≥90% (185 nm) ve IR'de ≥85% (3,500 nm).
Spektral Kapsama: UV ve IR uygulamaları için üç malzeme sınıfı (JGS1/JGS2/JGS3).
5. Mekanik Özellikler
Mohs Sertliği: 5.56.5Sıkıştırma gücü: 1.100 MPa; bükme gücü: 67 MPa.
6. Yüzey tedavileri
Özel kaplamalar: yansıtma karşıtı (AR), yansıtıcı, hidrofobi ve lazer hasarına dayanıklı filmler.
Temel uygulamalarDüzensiz Şekilli Kuvars Cam Pencereler
1. Yarım iletken imalatı: Yüksek sıcaklıklı CVD işlemleri için wafer kazım ekipmanlarında asimetrik gözlem pencereleri.
2. Lazer Sistemleri: Yüksek güçlü lazerler için özel ışın şekillendirme bileşenleri (örneğin halka/sektör şeklinde çıkışlar).
3. Havacılık: Vakum ve termal döngü ortamları için çok yönlü kızılötesi sensör pencereleri.
4. Tıbbi cihazlar: Eğri boru yolu görüntüleme endoskoplarında minyatür düzensiz pencereler.
5. Yenilenebilir Enerji: Güneş hücreleri için en iyi ışık toplayıcı substratlar.
ZMSH Hizmetleri
ZMSH, düzensiz kuvars optik pencereler için uçtan uca çözümler sunar, bunlara şunlar dahildir: Tasarım özelleştirmesi: Müşteriler şekilleri (ellipsler, çokgenler, eğim kalınlığı), boyutları (en az 0,1 × 0,1 mm) ve işlevsel gereksinimleri (örneğin, lazer hasarına direnç,radyasyon kaplamaları). Hassas İşleme: Karmaşık geometriler için mikron seviyesinde doğruluk ve boyutsal istikrar sağlamak için gelişmiş CNC ve lazer kesme teknolojilerini kullanmak. Performans Testleri: Kapsamlı optik raporlar (içişletme, termal genişleme) ve uygulama özel öneriler (örneğin vakum uyumlu mühürleme tasarımları) sunar.
İlgili ürün önerileri: Kuvars çubukları
