Sapphire Optik Lens Yüksek çözünürlük Sertlik Çok Boyutlu Özelleştirme

Ürün Detayları

Menşe yeri: Çin

Marka adı: zmsh

Ödeme ve Nakliye Şartları

Min sipariş miktarı: 20

Fiyat: 20

Ambalaj bilgileri: Köpük yastık + karton kutusu

Teslim süresi: 3-4 hafta içi gün

Ödeme koşulları: T/T, Western Union

Yetenek temini: ayda 10000

En İyi Fiyatı Alın
Vurgulamak:

Özelleştirme Sapphire Optik Lens

,

Yüksek çözünürlüklü safir optik lens

,

Yüksek safira optik lens

MOS sertliği:
9.0
Erime noktası:
2040°C
Sınıf:
Sahte / Üretim sınıfı
Malzemeler:
AL2O3
Tasarım:
özel
Elektrik Direnci:
>1016Ω/cm
Saflık:
%99,999
MOS sertliği:
9.0
Erime noktası:
2040°C
Sınıf:
Sahte / Üretim sınıfı
Malzemeler:
AL2O3
Tasarım:
özel
Elektrik Direnci:
>1016Ω/cm
Saflık:
%99,999
Sapphire Optik Lens Yüksek çözünürlük Sertlik Çok Boyutlu Özelleştirme

Safir Optik Lens – Yüksek Sertlik, Çoklu Boyut Özelleştirmesi




Safir optik lensler, eşsiz dayanıklılığı olağanüstü optik netlikle birleştiren, yüksek performanslı optiklerde altın standardını temsil eder. %99,999 saf tek kristal alüminyum oksitten (Al₂O₃) üretilen bu lensler, Mohs 9 sertliği (elmastan sonra ikinci) sunarken, UV'den orta IR dalga boylarına (250-5000nm) %85'in üzerinde ışık geçirgenliği sağlar. Geleneksel cam veya erimiş silika optiklerin aksine, safir lensler neredeyse çizilmez, kimyasal olarak inerttir ve aşırı sıcaklıklara (-200°C ila +1900°C) dayanabilir – bu da onları havacılık, savunma, endüstriyel lazer ve bilimsel enstrümantasyon uygulamaları için vazgeçilmez kılar.
Hassas üretim sürecimiz, lensler üretmek için elmas uçlu CNC işleme ile sub-nanometre cilalamayı birleştirir:

  • Yüzey pürüzlülüğü <5Å RMS (atomik yakın pürüzsüzlük)
  • Dalga cephesi bozulması <λ/10 @ 632.8nm
  • Merkezleme doğruluğu <1 yay dakikası

1 mm'den 300 mm'ye kadar çaplarda ve özelleştirilebilir eğriliklerde (plano, küresel, asferik) mevcuttur, bu lensler zorlu ortam optik sistemlerinde nelerin mümkün olduğunun sınırlarını zorlar.

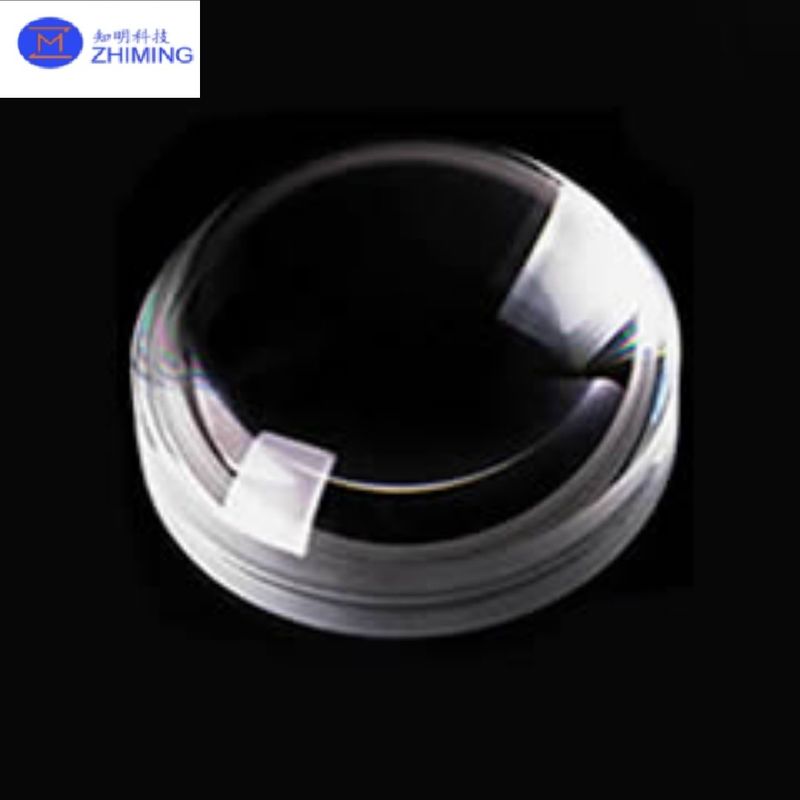

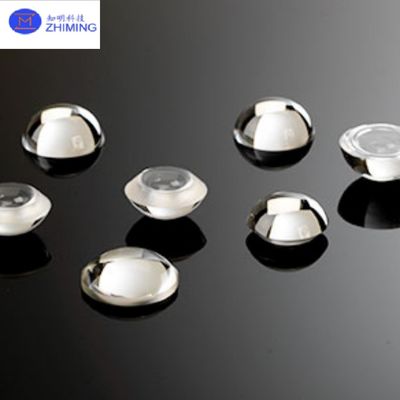

Sapphire Optik Lens Yüksek çözünürlük Sertlik Çok Boyutlu Özelleştirme 0Sapphire Optik Lens Yüksek çözünürlük Sertlik Çok Boyutlu Özelleştirme 1





Safir Lensin Temel Özellikleri




1. Safir Lens sağlar Aşırı Çevresel Direnç

  • Termal şok kararlılığı (ΔT >1000°C)
  • Radyasyona dayanıklı (>10⁶ Gy gama'ya dayanır)
  • Asitlere/alkalilere karşı geçirimsiz (HF hariç)

Endüstriyel Lazerlerde Safir LensSafir Lens sağlar Optik Performans

  • Geniş bant AR kaplama seçenekleri (Ravg <0.2% yüzey başına)
  • Düşük çift kırılma (<5 nm/cm)
  • Homojenlik Δn <5×10⁻⁶

Raman spektroskopisi objektifleriSafir Lens sağlar Mekanik Üstünlük

  • Knoop sertliği 2000 kg/mm²
  • Basınç dayanımı 2.1 GPa
  • Yoğunluk 3.98 g/cm³

Endoskop görüntüleme optikleriSafir Lens sağlar Hassas Üretim

  • Çap toleransı ±0.005mm
  • Merkez kalınlığı ±0.01mm
  • Yüzey düzensizliği <0.1μm

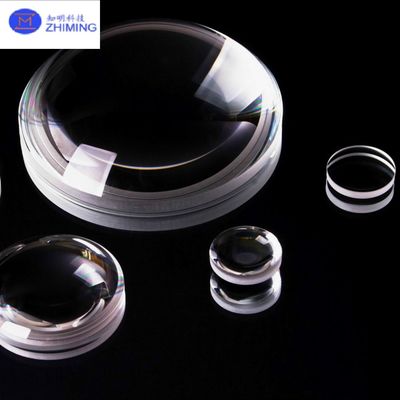

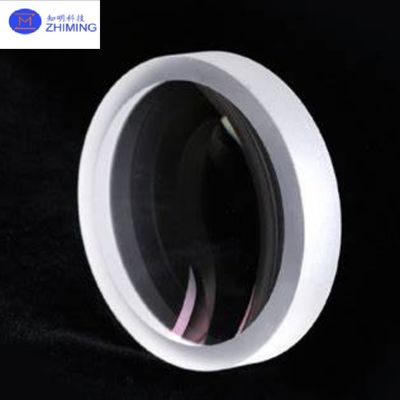

Sapphire Optik Lens Yüksek çözünürlük Sertlik Çok Boyutlu Özelleştirme 2Sapphire Optik Lens Yüksek çözünürlük Sertlik Çok Boyutlu Özelleştirme 3





Safir Lensin Uygulamaları


1. Savunma ve Havacılıkta Safir LensLazer silah sistemi optikleri

  • Füze arayıcı kubbeleri
  • Uzay aracı yıldız izleyicileri
  • 2.

Sapphire Optik Lens Yüksek çözünürlük Sertlik Çok Boyutlu Özelleştirme 4






Endüstriyel Lazerlerde Safir LensOftalmik teşhis cihazlarıFiber lazer kolimatörleri

  • Lazer kesim ışın iletimi
  • 3.
  • Bilimsel Enstrümanlarda Safir Lens



Sapphire Optik Lens Yüksek çözünürlük Sertlik Çok Boyutlu Özelleştirme 5




Raman spektroskopisi objektifleriOftalmik teşhis cihazlarıKriyojenik mikroskop lensleri

  • 4.
  • Tıbbi Teknolojide Safir Lens
  • Lazer cerrahi el aletleri

Sapphire Optik Lens Yüksek çözünürlük Sertlik Çok Boyutlu Özelleştirme 6




Endoskop görüntüleme optikleriOftalmik teşhis cihazlarıÖzellikler

  • Parametre
  • Özellik
  • Malzeme

Sapphire Optik Lens Yüksek çözünürlük Sertlik Çok Boyutlu Özelleştirme 7





Tek kristal safir (C ekseni)


Saflık

%99.999 (5N) Al₂O₃

İletim Aralığı 250nm - 5000nm
Kırılma İndisi 1.76 @ 587.6nm
Yüzey Doğruluğu λ/10 @ 632.8nm
Çizik-Kazıma 10-5 per MIL-PRF-13830B
CTE 5.3×10⁻⁶/K (∥ C eksenine)
Termal İletkenlik 35 W/(m·K) @ 25°C
Young Modülü 345 GPa
Standart Boyutlar: Çap: 3mm, 5mm, 10mm, 25mm, 50mm, 100mm
Yarıçap Seçenekleri: Plano, R5mm - R5000mm Kalınlık: 0.5mm - 50mm



Kaplama Seçenekleri:

  • UV-AR: 250-400nm (R
  • <0.5%)
  • VIS-AR: 400-700nm (R

<0.2%)

  • NIR-AR: 700-1100nm (R<0.3%)
  • MWIR-AR: 3-5μm (R<1.0%)
  • Fabrika Ekipmanları​
