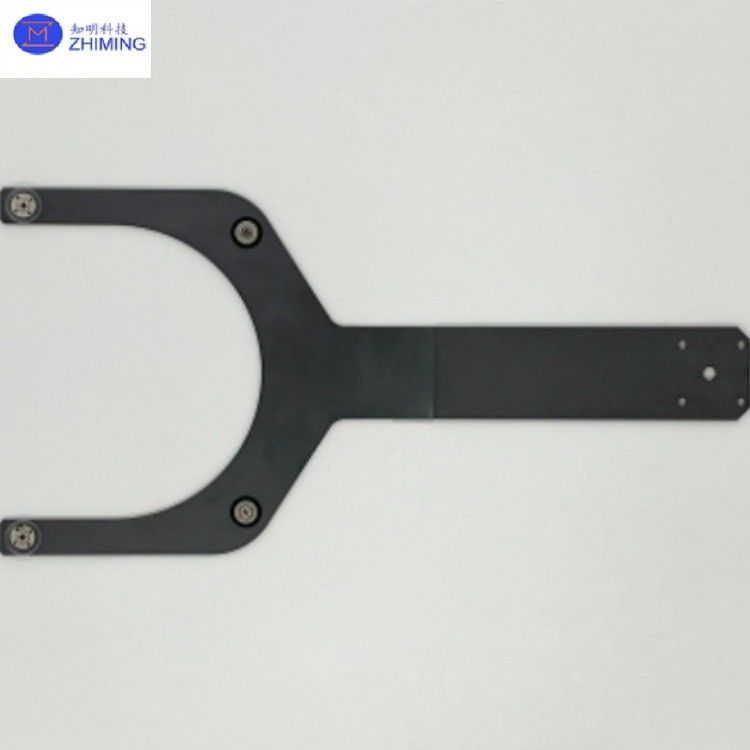

Özel Sic Keramik Taşıyıcı Son Efektörü Wafer Taşıma için

Özel Sic Keramik taşıyıcı Wafer Taşımacılığı için Son Efektör

Ultra hassas işleme teknolojisi ile üretilen wafer işleme son efektörü, mikron seviyesinde boyut doğruluğu (± 0.01mm) ve olağanüstü termal kararlılık (CTE ≤4.5 × 10−6/K) elde eder.Yüzeyi gelişmiş bir CVD-depozite nano kristalin SiC koruyucu katmanına sahiptir (temizlik > 99.995%), üstün yüzey finişi (Ra<0.05μm) ve aşınma direnci (aşınma oranı <0.1μm/1000 döngü) sağlarken, yüksek hızlarda hasarsız wafer transferini sağlar (1.5m/s) ve minimum parçacık üretimi (<5 parçacık/ft3)Yüksek saflıkta SiC kaplamalı son efektörümüz aşırı sıcaklıklarda (-200°C~1200°C) olağanüstü performans istikrarını göstermektedir.mükemmel termal tekdüzelik (±1°C@150mm wafer) epitaksyal büyüme kalınlığı tutarlılığı için (±1% 5), ve kayda değer kimyasal direnç (pH1-13), > 100.000 döngü boyunca güvenilir çalışmayı sürdürür.

Teknik özellik:

Temel özellikleriWafer İşleminde Son Etkinleştirici

1Nanoscale SiC Koruyucu Katmanı CVD Teknolojisi ile

- 20-50nm granül boyutu ile sıcak duvarlı CVD reaktörü (1200°C) kullanarak depolanmıştır

- Kaplama yoğunluğu ≥3.18g/cm3, gözeneklilik <0.1%

2Olağanüstü Yüksek Sıcaklık Dayanıklılığı ve Isı Birbütünlüğü

- 1000°C'de ≥120W/m·K ısı iletkenliğini korur

-Termik deformasyon <0.02mm/100mm (ASTM E228 sertifikalı)

3Atomik düzeyde pürüzsüzlük için ultra ince SiC kristal kaplama

- Ra<0.3nm (AFM doğrulanmış) kadar cilalanan elmas çamurları

- Yüzey sürtünme katsayısı μ<0,15 (silikon levha karşısında)

4Üstün Kimyasal Direnci ve Temizlik Dayanıklılığı

- SC1 / SC2 çözeltisinde kazma hızı < 0.01μm / döngü

- 2000 döngü ozon su temizlik testi (80°C) geçerli

5Çatlaklama / Delaminasyon önleyen özel yapısal tasarım

- Stres tamponu tabakası tasarımı (SiC/Si gradient geçişi)

- 1000 termal şok döngüsüne dayanabilir (-196°C~300°C) (MIL-STD-883 uyumlu)

Temel uygulamalarWafer İşleminde Son Etkinleştirici

1Yarım iletken ön uç işlemleri:

· Fabrikalar içindeki wafer taşımacılığı (AMHS)

· Litografi aletinin yüklenmesi / boşaltılması

2Gelişmiş Paketleme:

· Fan-out ve 3 boyutlu IC yığımı için hassas hizalama

· GaN/SiC bileşik yarı iletkenler için ultra ince levha işleme (< 100μm)

3Vakum ortamları:

· PVD/CVD odalarında vafra transferi

Süreç Uyumluluğu, Malzemeler ve Uygulamalar

Ürünlerin resimleriWafer İşleminde Son Etkinleştirici

ZMSH, yüksek performanslı Silikon Karbid (SiC) levha işleme çözümlerinin önde gelen bir sağlayıcısıdır ve yarı iletken imalatı için hassas mühendislik taşıyıcı plakaları ve son efektörlerde uzmanlaşmıştır.Gelişmiş SiC bileşenlerimiz sıfırın altında yüzey kabalığı olan ultra saf CVD kaplamalara sahiptir..1μm Ra, 1. Sınıf temiz oda ortamlarında parçacıksız çalışmayı sağlar. Ürünler, ± 0 içinde boyut doğruluğunu koruyarak olağanüstü termal istikrar göstermektedir.03mm, -200°C ile 1300°C arasındaki aşırı sıcaklık aralığında, ısı genişleme katsayısı 4.1×10−6/K kadar düşüktür.
