SiC Multi-Wafer taşıyıcı plaka Wafer desteği için basınçsız sinterlenmiş silikon karbür

SiC Multi-Wafer taşıyıcı plaka Wafer desteği için basınçsız sinterlenmiş silikon karbür

ZMSH'nin Temel Rekabet gücü:

Küresel olarak lider silikon karbid (SiC) yarı iletken malzeme çözümleri sağlayıcısı olarak,ZMSH, ultra yüksek saflıklı SiC tek kristal büyüme teknolojisini ve gelişmiş kaplama mühendisliğini kullanan özel SiC Multi-Wafer Susceptors geliştirdi.Bu duyarlılar bileşik yarı iletken üretimindeki kritik zorlukları, termal stres çatlamasını ve kirliliği de içeren aşağıdakiler yoluyla ele alıyor:

· Çok yüksek termal kararlılık (1600°C'den fazla çalışmak)
· Nano ölçekli termal iletkenlik kontrolü (yan termal iletkenlik > 350 W/m·K)
· Kimyasal olarak inert yüzeyler (ASTM G31 III'ye göre asit/baz korozyona direnç)

TSMC ve Mitsubishi Electric'de 1.200 saatlik güvenilirlik testleri ile doğrulanmış olan ürün, 6 inçlik vafer seri üretimi ve 8 inçlik süreç niteliği için% 99.95 verim elde eder.

Teknik özellik:

Temel özellikleriSiC tepsisi

1Maddi Yenilikler

- Evet.Yüksek saflıklı SiC tek kristali:Fiziksel Buhar Taşımacılığı (PVT) ile büyüyen bor (B) doping <5×1015 cm−3, oksijen (O) içeriği <100 ppm ve dislokasyon yoğunluğu <103 cm−2,SiC levhalarına eşleşen termal genişleme katsayısı (CTE) (Δα=0) sağlamak.8×10−6/K).

- Evet.Nanostruktürlü Kaplamalar:200nm TiAlN kaplamalarının (sertliği 30GPa, sürtünme katsayısı <0.15) plazma geliştirilmiş Kimyasal Buhar Depolaması (PECVD), wafer çizilmesini en aza indirir.

2. Termal Yönetim

- Evet.Gradient Isı İleçliliği:Çok katmanlı SiC/SiC kompozitleri, 8 inç taşıyıcılarda ± 0,5 °C sıcaklık eşitliği elde eder.

- Evet.Isı Şok Direnci:1000 termal döngüden (ΔT=1500 °C) çatlamadan hayatta kalır, 5 kat ömrüyle grafit taşıyıcılarını geçer.

- Hayır.3Süreç Uyumluluğu

- Evet.Çoklu Süreç Destek:MOCVD, CVD ve Epitaxy ile uyumludur.

- Evet.Wafer Boyutu Esnekliği:GaN-on-SiC ve SiC-on-SiC heterostructures için 2 ′′12 inçlik levhaları destekler.

Temel uygulamalarSiC tepsisi

- Hayır.

1- Bileşik Yarım iletken üretimi.

GaN Güç Aygıtları:1200 °C'de 4 inçlik GaN-on-SiC levhalar üzerinde 2.5kV MOSFET epitaksyal büyümesini sağlar ve <5×104 cm−2 kusur yoğunluğuna ulaşır.

SiC RF cihazları:HEMT'ler için 4H-SiC-on-SiC heteroepitaxy'yi 220 mS/mm transletans ve 1.2 THz kesme frekansı ile destekler.

2. Fotovoltaik ve LED

· HJT Pasifikasyon Katmanları:MOCVD'de <1×106 cm-2 arayüz kusurları elde ederek güneş pili verimliliğini% 26'ya yükseltir.

· Mikro-LED Transfer:5μm LED'ler için %99,5 transfer verimliliğini 150°C'de elektrostatik hizalama kullanarak sağlar.

- Hayır.3Havacılık ve Nükleer

· Radyasyon Detektörleri:NASA derin uzay görevleri için <3keV FWHM enerji çözünürlüğü ile CdZnTe levhaları üretir.

Kontrol çubuğu mühürleriSiC kaplamalı taşıyıcılar, 40 yıllık reaktör ömrü boyunca 1×1019 n/cm2 nötron ışınlamasına dayanır.

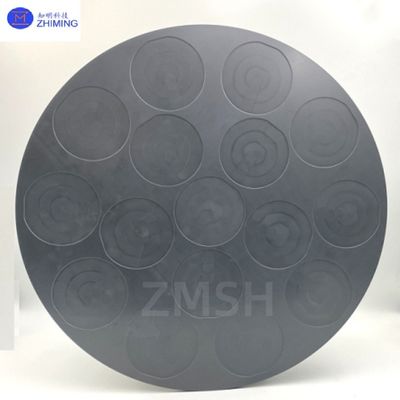

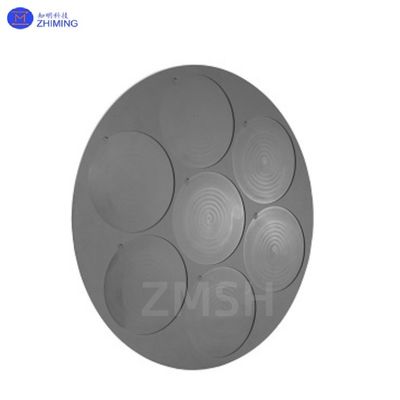

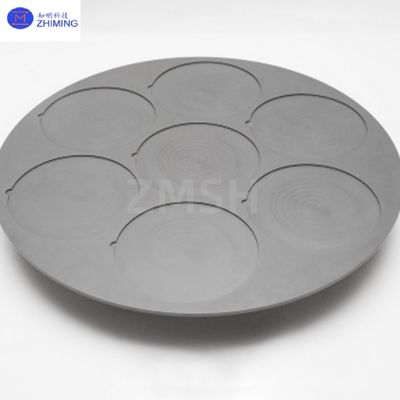

Ürünlerin resimleriSiC tepsisi

ZMSH, end-to-end teknik çözümler, malzeme Ar-Ge, süreç optimizasyonu ve seri üretim desteği sunar.001mm toleransı) ve nanoskaladaki yüzey işleme teknolojileri (Ra <5nm), yarı iletken, optoelektronik ve yenilenebilir enerji sektörleri için wafer düzeyinde taşıyıcı çözümler sağlıyoruz, 99.95% verim ve performans güvenilirliği sağlıyoruz.
