HPSI (Yüksek Saflıklı Yarım yalıtım) Silikon Karbid (SiC) levhaları, yüksek frekanslı, yüksek güçlü ve yüksek sıcaklıklı uygulamalar için tasarlanmış gelişmiş yarı iletken substratlardır.3 inç., 4 inç, 6 inç ve 8 inç çaplı bu levhalar, çeşitli endüstriyel ve akademik ihtiyaçları karşılamak için Prime (üretim derecesi), Dummy (işlem testi) ve Araştırma ( deneysel) derecelerinde sunulmaktadır..

Prime Grade levhaları ultra düşük kusur yoğunluğu ve yüksek dirençlilik özelliklerine sahiptir, bu da RF cihazları, güç güçlendirici ve kuantum bilgisayar uygulamaları için idealdir.Dummy Grade, yarı iletken imalatında süreç optimizasyonu için uygun maliyetli çözümler sunarAraştırma Derecesi, en son malzeme çalışmalarını ve prototip geliştirmesini destekliyor.

Üstün ısı iletkenliği (> 490 W/m·K) ve geniş bant aralığı (3.2 eV) ile HPSI SiC levhaları, 5G iletişim için yeni nesil elektronikleri sağlar.İletişim, havacılık ve elektrikli araç (EV) sistemleri.



HPSI Yüksek Saflık Yarı yalıtımlı SiC Wafers 2"3"4"6" 8" Prime/Dummy/Research Grade 0








Özellikler Tablosu



Mülkiyet Özellikleri
Türü 4H-Yarı
Direnç ≥1E8ohm·cm
Kalınlığı 500±25μm
Eksen üzerinde <0001>
Eksen dışı 0±0,25°
TTV ≤5μm
BÖK -25μm~25μm
Sarma. ≤35μm
Ön (Si-yüz) kabalık Ra≤0,2nm ((5μm*5μm)








UygulamalarHPSI Waferleri





1. RF ve Mikrodalga Aygıtları
- 5G Ana İstasyonları: Düşük sinyal kaybı ile yüksek güçlü amplifikatörler.
- Radar Sistemleri: Havacılık ve savunma sektöründe istikrarlı performans.



2Güç Elektronikleri
- EV Değiştiricileri: Verimli yüksek voltajlı anahtarlama.
- Hızlı şarj cihazları: Kompakt ve yüksek verimli tasarımlar.



3Yüksek Teknoloji Araştırmaları
- Geniş Bant Araştırmaları: SiC malzeme özellikleri üzerine araştırma.



4Endüstriyel Süreç Geliştirme
Yarım iletken fabrikalarında ekipman kalibrasyonu.




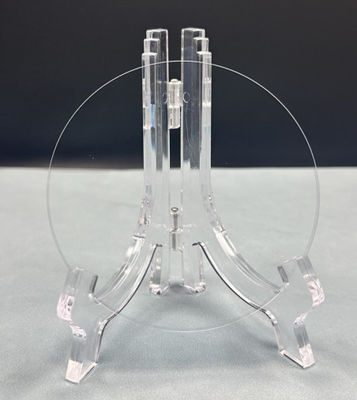

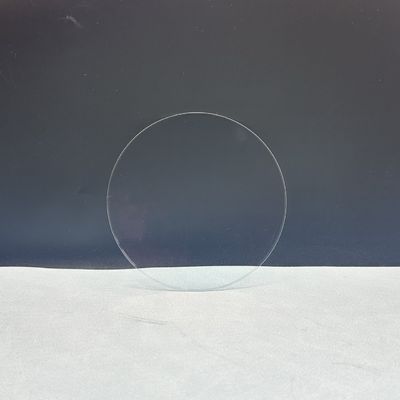

HPSI Yüksek Saflık Yarı yalıtımlı SiC Wafers 2"3"4"6" 8" Prime/Dummy/Research Grade 1HPSI Yüksek Saflık Yarı yalıtımlı SiC Wafers 2"3"4"6" 8" Prime/Dummy/Research Grade 2








Sıkça Sorulan Sorular (FAQ)





1"Yarı yalıtımlı" SiC'yi ne tanımlar?

Yarım yalıtımlı SiC, RF ve yüksek güç cihazlarında akım sızıntısını en aza indirgenen son derece yüksek dirençlilik gösterir.



2Bu waferler özel olabilir mi?
Evet, Prime ve Araştırma sınıfları için doping, kalınlık ve yüzey finiş özelleştirme sunuyoruz.



3Prime ve Dummy notları arasındaki fark nedir?
- Prime: Cihaz üretimi (az kusurlu).
Süreç testi (maliyet optimize edilmiş).

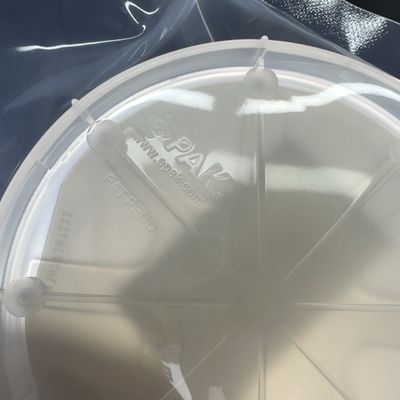

4Waferler nasıl paketlenir?
Tek waferli vakum kapalı paketler



5Tipik teslim süresi nedir?
- Standart boyutlar için 2-4 hafta.
- Özel özellikler için 4-6 hafta.
