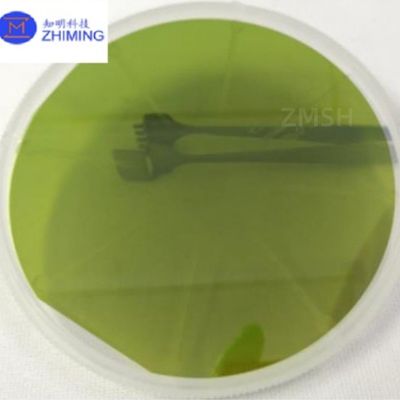

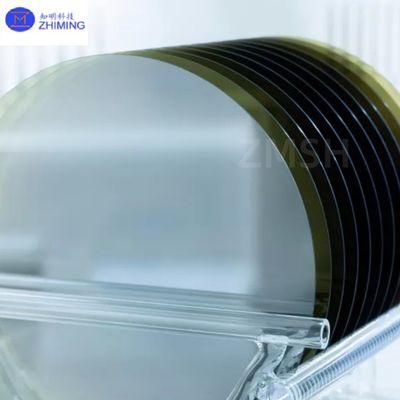

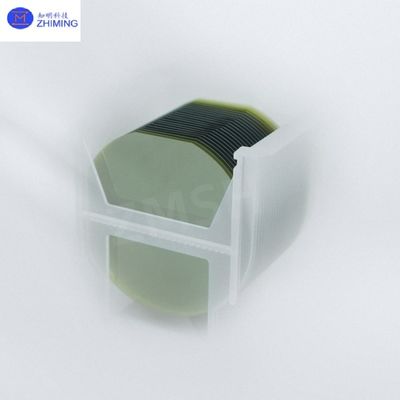

SiC kristal tohum plakaları Dia 205 203 208 Üretim Derecesi PVT/HTCVD büyüme

SiC kristal tohum plakaları Dia 205 203 208 Üretim Derecesi PVT/HTCVD büyüme

Silikon Karbid (SiC) Tohum Kristal Wafers, kesme, öğütme,ve yüksek saflıkta SiC kristallerinin cilalanmasıBu levhalar son derece yüksek ısı iletkenliği (4.9 W / cm · K), olağanüstü parçalanma alanı gücü (2 ¢ 4 MV / cm), geniş bant boşluğu (3.2 eV) ve kimyasal inertlik gösterir.Havacılık gibi aşırı ortamlarda uygulamalar için kritik hale getirir.Kristal büyümesi için "tohum" olarak hizmet ederek, kristallografik yönelimleri (örneğin, 4H-SiC politipi), yüzey düzlüğü,ve mikro boru yoğunluğu aşağı akım ingotların kalitesini ve cihaz performansını doğrudan etkiler.. ZMSH, yarı iletken, yenilenebilir enerji ve endüstriyel sektörlere hizmet veren 153mm, 155mm, 203mm, 205mm ve 208mm çaplı 2 ′′12 inç SiC tohum kristal levhaları sunar.

SiC tohum plakalarının ana özellikleri

1Fiziksel ve Kimyasal Üstünlük
- Aşırı Dayanıklılık: SiC Tohum Kristal Wafers, havacılık ve nükleer uygulamalar için ideal olan 1700 ° C'yi aşan sıcaklıklara ve radyasyona maruz kalır.
- Elektriksel Performans: Yüksek elektron doygunluk hızı (2.7 × 107 cm/s) yüksek frekanslı cihazları (örneğin, 5G RF amplifikatörleri) mümkün kılar.
- Kusur Kontrolü: Mikropip yoğunluğu < 1 cm-2 ve minimal politip kusurları, yumuşak ingot büyümesini sağlar.

2. Gelişmiş Üretim Süreçleri
- Kristal Büyüme:SiC Tohum Kristal Wafers, sıcaklık gradientlerini ve öncü taşımacılığını hassas bir şekilde kontrol etmek için Fiziksel Buhar Taşımacılığı (PVT) veya Yüksek Sıcaklıklı Kimyasal Buhar Depozisyonu (HTCVD) kullanır.
- İşleme Teknikleri: SiC Tohum Kristal Wafers, yüzey kabalığını ≤ Rz0.1μm ve ± 0.1mm boyut doğruluğunu elde etmek için çoklu tel testere, elmas öğütme ve lazer gizemli kesme kullanır.

3. Esnek Özellikler
- Boyut Çeşitliliği: SiC Tohum Kristal Wafers, güç cihazlarına, RF modüllerine ve sensör uygulamalarına uyarlanabilen 2 ′′12 inç (153 ′′ 208 mm çapında) waferleri destekler.

SiC tohum plakalarının teknik özellikleri

Temel uygulamalarSiC tohum plakaları

1Yarım iletken endüstrisi.

· Güç cihazları: EV invertörleri için SiC MOSFET'leri ve diyotları etkinleştirmek, verimliliği %1015 arttırmak ve hacimini %50 azaltmak.
· RF Aygıtları: SiC Tohum Kristal Wafers, milimetre dalga iletişim için 5G baz istasyonu PA'larını ve LNA'larını destekler.

2,Yenilenebilir Enerjiler ve Sanayi

· Güneş / Depolama: Yüksek verimlilikli PV invertörleri için kritik, enerji dönüşüm kayıplarını en aza indirir.
· Endüstriyel motorlar: Yüksek sıcaklık toleransı, yüksek güçlü sürücülerde soğutma gereksinimlerini azaltır.

3, Gelişen Teknolojiler

· Havacılık: Radyasyona direnç, uzay sınıfı elektroniklerde güvenilirliği sağlar.
· Kuantum Bilgisayarcılığı: Yüksek saflıkta levhalar düşük sıcaklıklı yarı iletken kuantum bitlerini destekler.

İlişkili ürünler

ZMSH'nin SiC Tohum Kristal Wafers'te Rekabetçi Avantajı

1Entegre Teknik Yetenekler
Büyüme Üstünlüğü: PVT ve HTCVD süreçlerine hakim olup, endüstri lideri verim ile 8 inçlik wafer küçük parti üretimi elde ediyor.
Özelleştirme: Diametre esnekliği (153 ′′ 208 mm) ve özel işleme (örneğin, hendekleme, kaplama) sunar.

2Stratejik Yol Haritası
Teknolojik Yenilik: Kusurları azaltmak için sıvı fazlı epitaksi (LPE) geliştirmek ve 12 inçlik waferlerin kitlesel üretimini ilerletmek (2025 yılına kadar% 30 maliyet indirim).
Pazar Genişleme: EV ve yenilenebilir enerji sektörleriyle işbirliği yapmak, yeni nesil sistemler için GaN-on-SiC heterostructures'i entegre etmek.

SiC kristal büyüme fırını PVT/HTCVD metodu:

ZMSH'nin SiC kristal büyüme fırını PVT/HTCVD:
