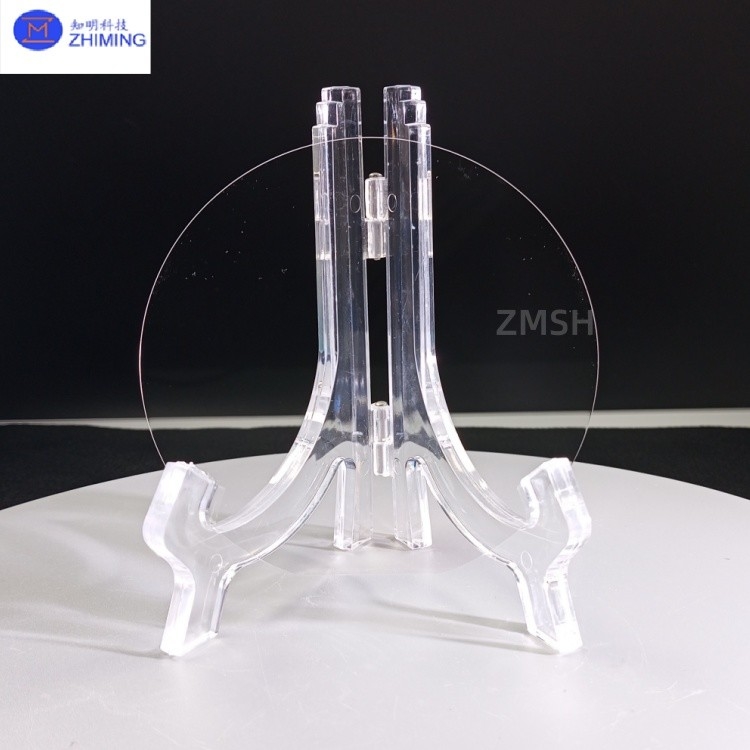

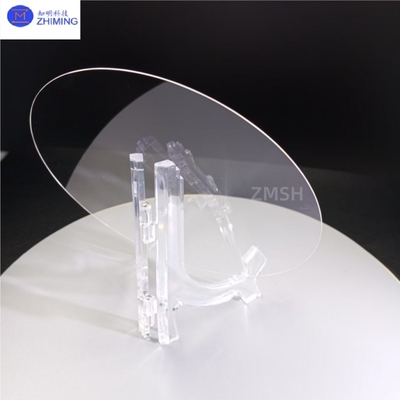

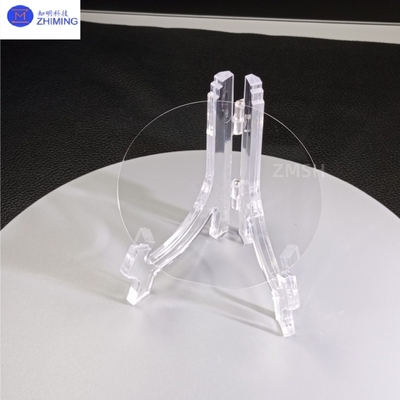

6 inç Sapphire Wafer DSP Diametresi 150mm Kalınlığı 350μm Güç Elektronik için

6 inç Sapphire Wafer DSP Diametresi 150mm Kalınlığı 350μm Güç Elektronik için

6 inçlik safir levha, Edge-defined Film-fed Growth (EFG) veya Kyropoulos (KY) yöntemleri ile tek kristal alüminyum oksitten (α-Al2O3) üretilen büyük formatlı optik kalitede bir substrat.150mm±0 standart boyutlara sahip.2mm çapında ve özelleştirilebilir kalınlık (0.3-1.0mm). Üçüncü nesil yarı iletkenler için kritik bir substrat olarak,6 inçlik safir waferYüksek optik geçirgenliği (>85% görünür spektrumda), düşük ızgara uyumsuzluğu (13% GaN ile) ve olağanüstü mekanik istikrarı birleştirerek, yüksek parlaklıklı LED'lerin üretimi için idealdir.Mikro LED'ler, ve güç elektronik cihazları. Büyük alan formatı, her bir çip başına maliyetleri düşürerek epitaksiyel üretim verimliliğini önemli ölçüde arttırır.Optoelektronik ve yarı iletken endüstrilerindeki ilerlemeleri sürdürecek.



Ana Özellikler



1.6 inç safir waferÜstün Kristal Kalite:

· GaN epitaksi için atom düzeyinde düzlük gereksinimlerini karşılayan yüzey kabalığı Ra<0.3nm (C düzleminde cilalanmış) ile < 103 cm−2 dislokasyon yoğunluğu.

· Kristal yönelim doğruluğu ± 0.1° (C, R ve A düzlemlerindeki yönelimlerde mevcuttur).





2.6 inç safir waferOptik Performansı:

· 85% görünür spektrumda (400-800nm) ve > 80% UV aralığında (250-400nm), UV fotonik cihazlar için uygundur.

· LED ışık ekstraksiyon verimliliğini% 30 oranında artırmak için özelleştirilebilir çift taraflı cilalı (DSP) veya desenli safir substrat (PSS) yapıları.





3.6 inç safir waferTermal/Mekanik Dayanıklılık:

· Erime noktası 2040°C eşleşen CTE (5.3×10−6/°C GaN'e), epitaksi sırasında termal stres çatlaklarını en aza indirir.

· MOCVD/PECVD çökme süreçleri için plazma dirençlidir.





4.6 inç safir waferBüyük alan avantajı:

· %50 daha fazla kullanılabilir çip alanı 6 inçlik levha başına 4 inçlik eşdeğerlere kıyasla, birim üretim maliyetlerini önemli ölçüde düşürür.





---



Teknik parametreler









Mülkiyet	6 inç.
Çapraz	150±0,1 mm
Kalınlığı	350±15um
	500 ± 15 um
	1000±15um
Kabartma	Ra ≤ 0.2nm
Warp.	≤ 15um
TTV	≤ 10um
Çizik/Kazı	20/10
Polonyaca	DSP (İki taraflı cilalı); SSP ((Tek taraflı cilalı)
Şekli	Yuvarlak, Düz 16mm;Uzunluğu 22mm;Uzunluğu 30/32,5mm;Uzunluğu 47,5mm;DİŞİK;DİŞİK;
Kenar şekli	45°C şekli
Malzeme	Safir kristali, Erimiş Kuvars JGS1/JGS2; BF33, D263; EXG camı.
Yorumlar	Yukarıdaki tüm özellikler isteğiniz üzerine özelleştirilebilir

Başlıca Uygulamalar

1. LED Üretimi:
6 inç safir wafer aGaN epitaksi için birincil substrat olarak, 6 inçlik safir levhalar, yeni nesil ultra-HD ekranları destekleyen yüksek parlaklıklı LED'lerin ve Mini / Mikro-LED ekran yongalarının yüksek verimli üretimini sağlar.

2Güç Elektronik:
6 inçlik safir wafer.Yüksek frekanslı/yüksek güç çalışmasını gerektiren 5G baz istasyonları ve EV güç invertörleri için GaN-on-sapphire HEMT cihazlarında kullanılır.

3.O.Ptik Bileşenler:
Kesinlikle cilalandığında,6 inçlik safir plaka.Ekstrem ortam pencereleri (uzay aracı) veya radyasyona dirençli UV sensör substratları olarak hizmet eder.

4.SYarım iletken ekipmanları:
6 inçlik safir plaka.Korrozyona dayanıklı, yüksek yalıtımlı (karşılık > 1014 Ω · cm) taşıyıcı plakalar olarak kullanılır.
