Safir tüpleri Özel tüp bileşenleri 99.999% Al2O3 Endoskopik kateter için 80%-90% iletim

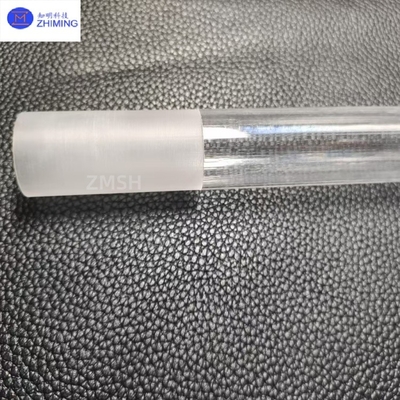

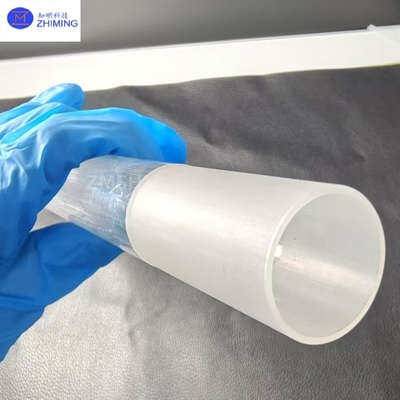

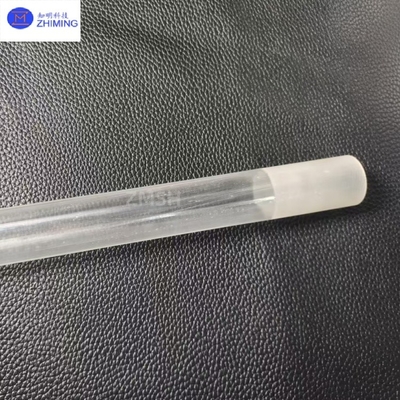

Sapphire tüpleri ve özel tüp bileşenleri, tek kristal alüminyum oksit (α-Al2O3) den hassas tasarlanmış yüksek performanslı optik elemanlardır.Bu özel safir tüpleri özel kesimlerle (kare) üretilebilir., altıgen, D şeklinde vb.) safirin öz özelliklerini korurken: ultra yüksek sertlik (Mohs 9), geniş spektrumlu iletim (UV'den IR dalga boylarına) ve olağanüstü kimyasal kararlılık.Bireysel yapısal uyarlanabilirlikleri onları özel optik iletim için idealdir, aşırı çevre mühürleme ve sıvı kontrol sistemleri, yüksek güçlü lazerlerde, yarı iletken ekipmanlarda ve yüksek sıcaklık gözlem sistemlerinde kritik uygulamalar ile.
Ana Özellikler
1.Karmaşık yapısal özelleştirme:
· Asimetrik kesimleri destekler (iç / dış poligonlar, konik çaplar vb.) ± 0.05mm içinde kontrol edilen iç çap toleransları ile,karmaşık optik yollar veya sıvı kanalları için gereksinimleri karşılamak.
2.Çevreye karşı aşırı direnç:
· Uzun süreli 800°C çalışmaya (kısa süreli 1500°C maruz kalma) dayanır, mükemmel termal şok direnci gösterir (CTE: 5.3×10−6/°C) ve güçlü asit/alkali korozyona (pH1-14) karşı dayanır,kimyasal reaktörler veya plazma işleme ekipmanları için uygun hale getirir.
3.Optik ve Mekanik Performansı:
· İç/dış duvarlarda isteğe bağlı olarak yansıtma karşıtı kaplamalar (<% 1 yansıtma) ile UV'den orta IR'ye 80% geçirgenlik
· Bükülme gücü > 500MPa, minimal duvar kalınlıklarında bile yapısal bütünlüğü korur (0,5 mm)
4.Sıfırlama ve yüzey özellikleri:
· Ra≤10nm'ye kadar cilalanmış iç/dış yüzeyler, yüksek vakumlı mühürleme (sürük oranı <1×10−9 Pa·m3/s), yarı iletken ve lazer sistemleri için temizlik standartlarına uygun.
Teknik parametreler
|
Ürün Adı
|
Safir Optik Tüpler
|
|
Sertlik
|
9 Mohs
|
|
Erime Noktası
|
2,050°C (3,722°F)
|
|
yoğunluk
|
3.98 g/cm3
|
|
Isı İleticiliği
|
20°C'de 25 W/m·K
|
|
OD/ID/Uzunluk
|
20/16/320
|
|
Yıkım Endeksi
|
1.76 589 nm
|
|
Optik Şeffaflık
|
5.3 × 10−6 /°C
|
|
Elektrik Direnci
|
> 1014 Ω·cm
|
|
Poisson oranı
|
0.25
|
Başlıca Uygulamalar
1.Lazer Teknolojisi:
Yüksek güçlü lazerlerde gaz boşaltma boruları veya ışın boruları olarak, özel safir borular, termal lensleme etkilerini en aza indirerek > 5kW / cm2 lazer yüklerine dayanabilirler.
2.Yarım iletken işleme ekipmanları:
İzleme portları veya gaz dağıtım boruları olarak etçerlerde ve MOCVD reaksiyon odalarında, kontaminasyonsuz iletimi sürdürürken plazma erozyonuna direnir.
3.Yüksek sıcaklık endüstriyel izleme:
Erimiş metal veya cam fırınlarında (> 1000 °C) görüntüleme boruları olarak işlev, aşırı koşullarda istikrarlı sinyal iletimini sağlar.
4.Tıbbi ve bilimsel aletler:
Endoskopik kateterler veya sinkrotron radyasyon sistemlerinde röntgen kılavuz tüpleri olarak, biyolojik uyumluluğu radyasyon istikrarıyla birleştirir.
