Ürün Detayları
Place of Origin: CHINA
Marka adı: ZMSH
Sertifika: rohs
Model Number: Monocrystalline silicon double station square machine
Ödeme ve Nakliye Şartları
Minimum Order Quantity: 1
Fiyat: by case
Delivery Time: 5-10months
Payment Terms: T/T
Purpose:: |
Monocrystalline silicon double station square machine |
Equipment size:: |
4800×3020×3660mm(L x W x H) |
Processing material size range:: |
Monocrystalline silicon rod 6/8/12 inch |
Cutting accuracy:: |
±0.05mm |
Surface flatness:: |
Ra≤0.5μm |
Edge breakage control:: |
≤50μm |
Purpose:: |
Monocrystalline silicon double station square machine |
Equipment size:: |
4800×3020×3660mm(L x W x H) |
Processing material size range:: |
Monocrystalline silicon rod 6/8/12 inch |
Cutting accuracy:: |
±0.05mm |
Surface flatness:: |
Ra≤0.5μm |
Edge breakage control:: |
≤50μm |

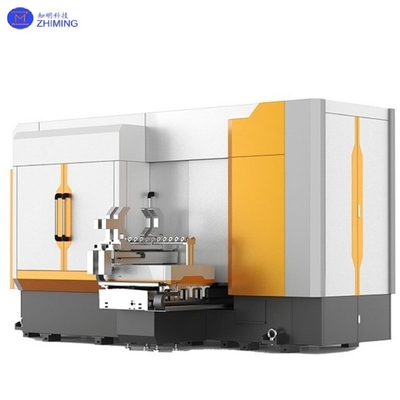

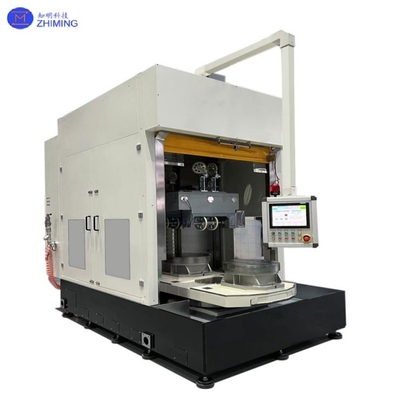

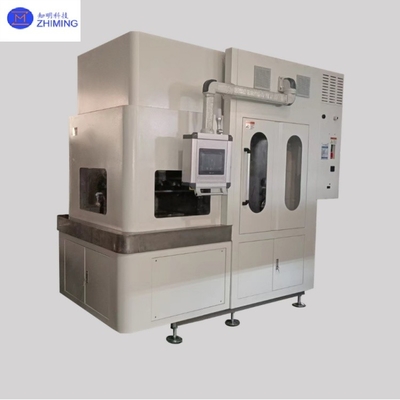

Yarım iletken malzeme işleme alanında, monocrystalline silicon two-root vertical open-mechanism island building is a highly specialized integrated production unit dedicated to precisely cutting cylindrical monocrystalline silicon rods (Ingot) into square or rectangular silicon blocks (Grit or Brick) in preparation for subsequent slicing (such as making silicon wafers)Temel ekipman iki köklü dikey kesme makinesi ve "üretim adası" ekipman etrafında inşa edilmiş otomatik ve akıllı işleme sistemini ifade eder.
· İşleme nesneleri: monokristal silikon çubuklar (genellikle Φ6 inç'ten Φ12 inç'e, uzunluğu 1-2 metre).
· Temel görev:Yüksek hassasiyetli kare / dikdörtgen silikon bloğu oluşturmak için ikili testere bıçağıyla silindirli silikon çubuğunun dört tarafını dikey olarak kesmek ( çekirdeği korumak ve malzeme atıklarını azaltmak).
· Anahtar göstergeler: kesim doğruluğu (± 0.05mm), yüzey düzlüğü (Ra≤ 0.5μm), kenar kırılma kontrolü (≤ 50μm).
Teknik parametreler
| Parametrelerin adı | Endeks değeri |
| İşlenmiş çubuk sayısı | 2 parça/set |
| İşleme çubuğu uzunluk aralığı | 100~950mm |
| İşleme marj aralığı | 166~233mm |
| Kesme hızı | ≥40mm/min |
| Elmas telin hızı | 0~35m/s |
| Elmas çapı | 0.30 mm veya daha az |
| Doğrusal tüketim | 00,06 m/mm veya daha az |
| Uyumlu yuvarlak çubuk çapı | Bitmiş kare çubuk çapı +2mm, cilalama geçiş oranını sağlamak |
| Kesme kenarı kırılma kontrolü | Çiğ kenar ≤0.5mm, Çöpleme yok, yüksek yüzey kalitesi |
| Yay uzunluğunun tekdüzeliği | Projeksiyon aralığı < 1,5 mm, Silikon çubuk çarpıtması hariç |
| Makine boyutları (tek makine) | 4800×3020×3660 mm |
| Toplam nominal güç | 56kW |
| Ekipmanın ölü ağırlığı | 12 t |
İşleme doğruluğu endeksi tablosu
| Kesinlik maddesi | Tolerans aralığı |
| Kare çubuk kenarlığı toleransı | ±0,15 mm |
| Kare çubuk kenar aralığı | ≤0,20 mm |
| Kare çubuğun her yanındaki açı | 90°±0,05° |
| Kare çubuğun düzlüğü | ≤0,15 mm |
| Robotun tekrarlanan konumlandırma doğruluğu | ±0,05 mm |
Istikrarlı performans:
1Dikey kesme, silikon çubuk kendi kendine konumlandırma;
2. Kesme baş kesme tekerleği aks kutu delik entegre işleme, yüksek hassasiyet, kesme için uygun;
3Robot besleme ve konumlandırma, güvenilir ve kararlı performans, düşük bakım maliyeti;
Kapasite 4 ton (kare çubuk):
1Yüksek kesim hızı: ≥40mm/min sabit kesim beslemesi:
2. Aynı anda iki silikon çubuk kesmek;
3. Yükleme ve boşaltma süresi ≤3 dakikadır.
Düşük maliyet:

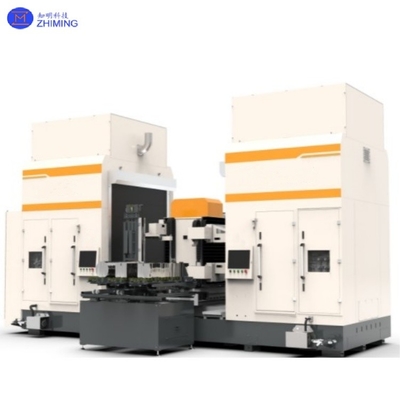

1Bir robot, tek bir makinenin esnek yapılandırması ve düşük maliyeti ile dikdörtgen bir üretim adası birimine dönüştürülebilen 2 makine ile yapılandırılabilir.
2Atölye otomasyonu, zemin yol taşıma yapısını kullanabilir, düşük otomasyon maliyeti.
Yüksek hassasiyet:
1Kök aralığı ≤0.2mm;
2Robotun yükleme ve boşaltma doğruluğu yüksek, tekrarlanan konumlandırma doğruluğu ± 0.05mm.
Teknik avantajlar:
Yüksek malzeme kullanımı: Kesme yolunu optimize ederek, silikon bloğu tutma oranı% 85'ten fazla olabilir (geleneksel yöntemler sadece% 70-75).
Düşük hasar işleme: elmas tel testere teknolojisi mikroskopik çatlakları azaltır ve sonraki dilimlerin verimini artırır.
Akıllı üretim: İnsansız operasyonu destekle, vardiya başına sadece 1-2 kişi izleme.
Gelişim eğilimleri:
Çok hatlı kesim teknolojisi: verimliliği artırmak için aynı anda birden fazla elmas hattı ile kesim.
Dijital ikiz: Sanal simülasyon yoluyla kesim parametrelerini optimize edin.
Yeşil üretim: silikon tozu geri dönüşüm teknolojisi.
1S: Monokristalin silikon için ikiz dikey kare makinesi adası nedir?
A: Silindrik monokristal silikon ingotları, elmas tel testereleri ile çift dikey iğne kullanarak kare/düzgen bloklara (tuğlalara) kesen otomatik bir sistemdir.Yüksek hassasiyet (±0.15mm), çift ingot işleme (bir kerede 2 çubuk) ve güneş / yarı iletken levha üretimi için robot yükleme.
2S: İkiz dikey kareleme makinesi silikon işleme verimliliğini nasıl artırır?
A: Aynı anda 2 ingot keserek çıkışı ikiye katlar (40mm/min hızı), malzeme israfını azaltır (≤0.06m/mm tel kullanımı) ve yüksek doğruluk (±0.05° açı toleransı) sağlar.Hızlı ihtiyacı olan PV/yarı iletken fabrikaları için idealdir, düşük maliyetli kare.
