12 inç çapı 300 mm SIC Substrate Epitaxial Polişlenmiş Wafer Silikon Karbüt Ingot Prime Grade 4H-N Tip İletici Güneş Fotovoltaik

Ürün Detayları

Menşe yeri: Şangay, Çin

Marka adı: ZMSH

Sertifika: ROHS

Model numarası: silisyum karbür gofret

Ödeme ve Nakliye Şartları

Fiyat: by case

Ödeme koşulları: T/T

En İyi Fiyatı Alın
Vurgulamak:

Epitaxial Poli SIC Substrate

,

En kaliteli SiC Substrate

,

12 inçlik SIC Substrate

Malzeme:
SiC Tek Kristal 4h-N
Sınıf:
P/D/R Sınıfı
Renk:
Yeşil
Çapraz:
12 inç
Malzeme:
SiC Tek Kristal 4h-N
Sınıf:
P/D/R Sınıfı
Renk:
Yeşil
Çapraz:
12 inç
12 inç çapı 300 mm SIC Substrate Epitaxial Polişlenmiş Wafer Silikon Karbüt Ingot Prime Grade 4H-N Tip İletici Güneş Fotovoltaik

12 inç, çapı 300 mm. SIC Substrate Epitaxial Polşlanmış Wafer Silikon Karbür Ingot Prime Grade 4H Tipi İletici Güneş Fotovoltaik


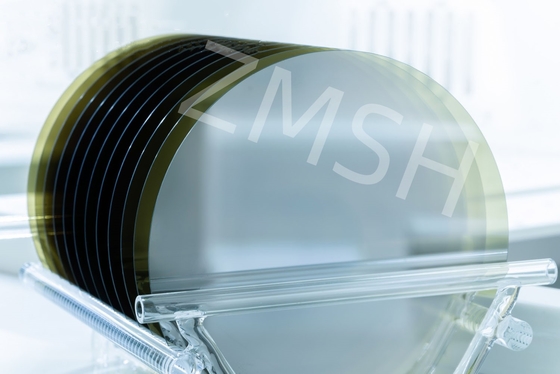

12 inç çapı 300 mm SIC Substrate Epitaxial Polişlenmiş Wafer Silikon Karbüt Ingot Prime Grade 4H-N Tip İletici Güneş Fotovoltaik 0



Ürünün tanıtımı







12 inçlik SiC substratı (SiC substratı) büyük bir silikon karbid (SiC) levhasıdır ve esas olarak yüksek performanslı yarı iletken cihazların üretiminde kullanılır.Silikon karbid, mükemmel fiziksel ve kimyasal özelliklere sahip geniş bant aralığı yarı iletken bir malzemedir, yüksek güç, yüksek frekans ve yüksek sıcaklık uygulamaları için uygundur. Güç elektronikleri, radyo frekanslı cihazlar, yeni enerji araçları,Endüstriyel uygulamalar ve diğer alanlar, üretim verimliliğini arttırarak, maliyetleri düşürerek ve teknolojik ilerlemeyi hızlandırarak yarı iletken endüstrisine önemli ekonomik ve çevresel faydalar getirir.Silikon karbit teknolojisinin sürekli gelişmesiyle, 12 inçlik substratlar gelecekteki pazarda önemli bir pozisyon alacak.12 inçlik substratın tanıtımı, artan piyasa talebini karşılamak için silikon karbit teknolojisinin boyut ve kapasitesinde büyük bir atılım anlamına gelir..








Ürün parametreleri



Çapraz 300.0 mm+0 mm/-0,5 mm
Yüzey yönelimi 4°<11-20>±0,5°'ya doğru
Birincil düz uzunluk Çentik
İkincil düz uzunluk Hiçbiri
Çentik Yönlendirme <1-100>±1°
Çentik açısı 90°+5/-1°
Not Derinliği 1 mm+0,25 mm/-0 mm
Ortogonal yanlış yönlendirme ±5.0°
Yüzey Dönüşümü C yüzü: Optik cila, Si yüzü: CMP
Wafer Kenarı Çakmak
Yüzey Kabalığı
(10μm×10μm)
Si yüzü:Ra≤0,2 nm C yüzü:Ra≤0,5 nm
Kalınlığı 500.0μm±25.0μm
LTV ((10mmx10mm) ≤3μm
TTV ≤ 10μm
BÖK ≤ 25μm
Warp. ≤ 40μm
Yüzey parametreleri
Çipler/İndentler Hiçbirine izin verilmez ≥0.5mm Genişliği ve Derinliği
Çizikler2

(Si yüzü CS8520)
≤5 ve Toplu Uzunluk ≤1 Wafer Diametresi
TUA2 ((2mm*2mm) ≥95%
Çatlaklar İzin verilmiyor
Lekeler İzin verilmiyor
Kenar dışlama 3 mm








Ürün özellikleri

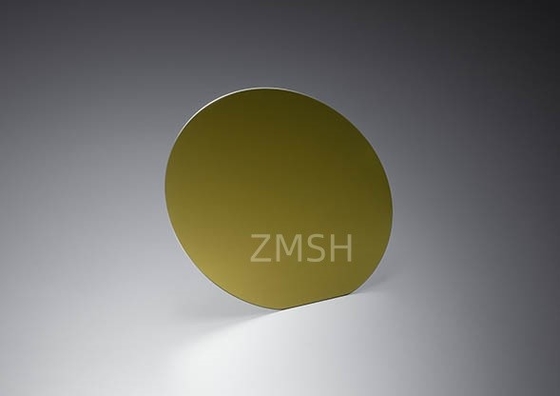

12 inç çapı 300 mm SIC Substrate Epitaxial Polişlenmiş Wafer Silikon Karbüt Ingot Prime Grade 4H-N Tip İletici Güneş Fotovoltaik 1
1. Büyük boyut: geleneksel 6 inç (150 mm) ve 8 inç (200 mm) substratla karşılaştırıldığında 12 inç (300 mm) çapında, tek bir waferin çip çıkışını büyük ölçüde iyileştirir.



2Yüksek kristal kalitesi: Altın altının düşük kusur yoğunluğuna ve yüksek tekdüzeliğe sahip olmasını sağlamak için gelişmiş kristal büyüme teknolojisinin (fiziksel buhar transferi yöntemi, PVT gibi) kullanılması.







Mükemmel fiziksel özellikler:



1Yüksek sertlik (Mohs sertliği 9.2, sadece elmas için ikinci).



2Yüksek ısı iletkenliği (yaklaşık 4.9W /cm·K), yüksek güç cihazı ısı dağılımı için uygundur.



3Yüksek parçalanma elektrik alanı gücü (yaklaşık 2.8MV / cm), yüksek voltajlı uygulamaları destekler.



4Kimyasal istikrar: yüksek sıcaklığa dayanıklılık, korozyona dayanıklılık, zorlu ortamlar için uygundur.



5Geniş bant boşluğu: Bant boşluğu 3.26 eV (4H-SiC), yüksek sıcaklık ve yüksek güç uygulamaları için uygundur.






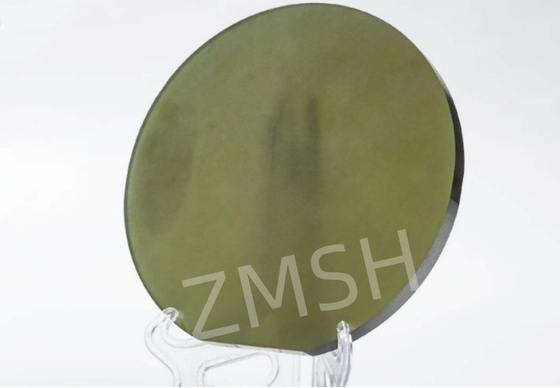

12 inç çapı 300 mm SIC Substrate Epitaxial Polişlenmiş Wafer Silikon Karbüt Ingot Prime Grade 4H-N Tip İletici Güneş Fotovoltaik 2



Ürün Uygulamaları



1Güç elektronikleri:

MOSFET'ler ve IGBT'ler: Elektrikli araçlarda, endüstriyel motor sürücülerinde ve yenilenebilir enerji sistemlerinde kullanılır.

Schottky diyotları: Yüksek verimli güç dönüştürme ve güç dağıtım sistemleri için.





2. RF cihazları:

5G iletişim üs istasyonu: yüksek frekanslı ve yüksek güçlü RF sinyal aktarımını destekler.

Radar sistemleri: Havacılık ve savunmada kullanılır.





3Yeni enerji araçları:

Elektrikli tahrik sistemi: Elektrikli araçların motor tahrik verimliliğini ve dayanıklılığını artırmak.

Araba şarj cihazı: Hızlı şarj ve yüksek güç iletimini destekler.



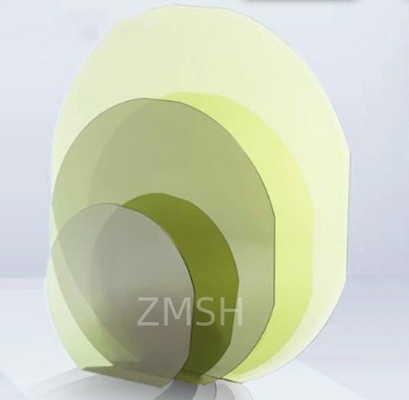

12 inç çapı 300 mm SIC Substrate Epitaxial Polişlenmiş Wafer Silikon Karbüt Ingot Prime Grade 4H-N Tip İletici Güneş Fotovoltaik 3

4Endüstriyel uygulamalar:

Yüksek voltajlı güç kaynağı: endüstriyel ekipmanlarda ve güç sistemlerinde kullanılır.

Güneş inverteri: Güneş enerjisi üretim sisteminin dönüşüm verimliliğini artırmak.





5Tüketici Elektronikleri:

Hızlı şarj cihazı: Yüksek güçlü hızlı şarj teknolojisini destekleyin, şarj süresini kısaltın.

Yüksek verimli güç adaptörü: dizüstü bilgisayarlar ve cep telefonları gibi cihazların güç yönetimi için kullanılır.





6Havacılık:

Yüksek sıcaklıklı elektronik: uçak ve uzay aracları için aşırı ortamlara uyarlanmış güç sistemleri.






12 inç çapı 300 mm SIC Substrate Epitaxial Polişlenmiş Wafer Silikon Karbüt Ingot Prime Grade 4H-N Tip İletici Güneş Fotovoltaik 4



Ürün avantajı


1Üretim verimliliğini artırmak:12 inçlik substrat alanı, 8 inçlik substratın 2,25 katıdır ve tek bir işlemde daha fazla yonga üretilebilir ve bu da birim yonga maliyetini azaltır.Kenar kayıplarını azaltmak ve malzeme kullanımını iyileştirmek.





2Üretim maliyetlerini azaltmak:Büyük substrat boyutu, üretim sürecinde ekipman değiştirmeyi ve işlem adımlarını azaltır ve üretim akışını optimize eder. Büyük ölçekli üretim maliyetleri daha da azaltır.





3Cihazın performansını iyileştir:Yüksek kristal kalitesi ve düşük kusur yoğunluğu cihazın güvenilirliğini ve performansını artırır. Mükemmel fiziksel özellikler daha yüksek güç ve daha yüksek frekanslı uygulamaları destekler.





4Teknolojik ilerlemeyi hızlandırmak:12 inçlik substrat, silikon karbid yarı iletken teknolojisinin geniş ölçekli uygulanmasını teşvik etti ve endüstri yeniliğini hızlandırdı.





5Çevre koruma ve enerji tasarrufu:Silikon karbid cihazlarının verimli performansı enerji tüketimini azaltır ve yeşil üretim ve sürdürülebilir kalkınma eğilimine uygun.








Sağlayabileceğimiz Diğer Ürünler





8 inçlik SiC Wafer Silikon Karbid Wafer Prime Dummy Araştırma Sınıfı 500um 350 Um

12 inç çapı 300 mm SIC Substrate Epitaxial Polişlenmiş Wafer Silikon Karbüt Ingot Prime Grade 4H-N Tip İletici Güneş Fotovoltaik 5







4H-Yarı Yüksek Saflıklı SIC Waferleri Başlıca Sınıf Yarım iletken EPI Substratları

12 inç çapı 300 mm SIC Substrate Epitaxial Polişlenmiş Wafer Silikon Karbüt Ingot Prime Grade 4H-N Tip İletici Güneş Fotovoltaik 6







3C/4H/6H tipi SiC Substrate Silicium Karbid Substrate Prime Grade Dummy Grade

12 inç çapı 300 mm SIC Substrate Epitaxial Polişlenmiş Wafer Silikon Karbüt Ingot Prime Grade 4H-N Tip İletici Güneş Fotovoltaik 7








Hakkımızda



ZMSH, yüksek kaliteli optoelektronik malzemelerin araştırılmasına, üretilmesine, işlenmesine ve pazarlanmasına adanmış, yarı iletken substratları ve optik kristal malzemelere odaklanan yüksek teknolojili bir şirkettir.Müşterilerimize özelleştirilmiş çözümler sağlamak için derin endüstri bilgisi ve teknik uzmanlığı olan deneyimli bir mühendislik ekibimiz var..




Güçlü araştırma ve geliştirme yetenekleri, gelişmiş işleme ekipmanları, sıkı kalite kontrolü ve müşteri odaklı hizmet felsefesi ile,ZMSH, müşterilere yüksek kaliteli yarı iletken substratları ve optik kristal malzemeleri sağlamayı taahhüt ediyorOptoelektronik malzemeler alanında önde gelen bir işletme olmaya ve müşteriler için daha fazla değer yaratmaya çalışmaya devam edeceğiz.








Sık Sorulan Sorular



1S: 12 inçlik SiC substratlarının daha küçük boyutlara göre en önemli avantajları nelerdir?



A: 12 inçlik SiC substratlarının temel avantajları şunlardır:

Maliyet azaltımı: Daha büyük levhalar, daha yüksek verimlilik ve daha iyi malzeme kullanımı nedeniyle çip başına maliyeti azaltır.

Ölçeklenebilirlik: Otomobil ve telekomünikasyon gibi endüstrilerde artan talebi karşılamak için kritik olan kitlesel üretimi mümkün kılarlar.

Geliştirilmiş Performans: Daha büyük boyut, gelişmiş üretim süreçlerini destekler ve daha az kusurlu daha kaliteli cihazlara yol açar.

Rekabetçi avantaj: 12 inç SiC teknolojisini benimseyen şirketler, daha verimli ve maliyetli çözümler sunarak piyasada önde kalabilirler.
