12 inç Sic Wafer Silikon Karbid 4H-N Tip Üretim Sınıfı Sahte Sınıf Büyük Boyut

Ürün Detayları

Menşe yeri: Çin

Marka adı: ZMSH

Model numarası: 4H-N SiC

Ödeme ve Nakliye Şartları

Min sipariş miktarı: 1

Fiyat: by case

Teslim süresi: 2-4 Hafta

Ödeme koşulları: T/T

En İyi Fiyatı Alın
Vurgulamak:

4H-N SiC Wafer

,

12 inçlik Sic wafer.

,

Büyük boyutlu Sic wafer

Malzeme:
SiC Monokristal
Türü:
4h-n
Boyut:
12 inç
Sınıf:
P Sınıfı veya D Sınıfı veya R Sınıfı
Özelleştirme:
desteklenen
Uygulama:
Güç elektroniği, sensörler
Malzeme:
SiC Monokristal
Türü:
4h-n
Boyut:
12 inç
Sınıf:
P Sınıfı veya D Sınıfı veya R Sınıfı
Özelleştirme:
desteklenen
Uygulama:
Güç elektroniği, sensörler
12 inç Sic Wafer Silikon Karbid 4H-N Tip Üretim Sınıfı Sahte Sınıf Büyük Boyut

12 inçlik Sic wafer açıklaması12 inç Sic Wafer Silikon Karbid 4H-N Tip Üretim Sınıfı Sahte Sınıf Büyük Boyut 0





12 inçlik Sic wafer silikon karbür 4H-N tipi üretim sınıfı numara sınıfı büyük boyut







12 inçlik silikon karbid (SiC) substratı, yüksek performanslı yarı iletken cihazların üretimi için kullanılan büyük boyutlu bir substrat malzemesidir.Silikon karbid, mükemmel fiziksel özelliklere sahip geniş bant aralığı yarı iletken bir malzemedir., yüksek sıcaklık, yüksek frekans ve yüksek güç uygulamaları için kimyasal ve elektrik özellikleri.12 inçlik (300 mm) substrat şu anda silikon karbit teknolojisinin ön safındadır ve yarı iletken endüstrisinin büyük boyutlu, yüksek verimlilik ve düşük maliyetli üretim.





12 inçlik silikon karbit altyapısının üretim süreci, kristal büyümesi, kesme, öğütme ve cilalama gibi adımları içerir.Genel kristal büyüme yöntemleri, malzemenin yüksek saflığını ve kristal kalitesini sağlamak için fiziksel buhar transferi (PVT) ve yüksek sıcaklıklı kimyasal buhar çökümü (HTCVD) içerir.Kesinlikle işlenerek, 12 inçlik silikon karbid substratları, yüzey düzlüğü, kusur yoğunluğu ve elektrik özellikleri için gelişmiş yarı iletken cihazların katı gereksinimlerini karşılayabilir.





Mükemmel performansı nedeniyle, 12 inçlik silikon karbid substrat, güç elektroniği, radyo frekanslı iletişim,Yeni enerji taşıtları ve endüstriyel ekipman, ve bir sonraki nesil yarı iletken teknolojisinin geliştirilmesini teşvik etmek için kilit malzemelerden biri haline geldi.








12 inçlik Sic wafer.Karakteristik





  • Geniş bant boşluk özellikleri:Silikon karbidinin 3,26 eV (4H-SiC) bir bant boşluğu vardır, bu da silikondan (1,12 eV) çok daha yüksektir ve yüksek sıcaklıklarda istikrarlı çalışmasını sağlar.Yüksek frekanslı ve yüksek voltajlı ortamlar.

12 inç Sic Wafer Silikon Karbid 4H-N Tip Üretim Sınıfı Sahte Sınıf Büyük Boyut 1

  • Yüksek termal iletkenlik:Silikon karbidinin termal iletkenliği 4,9W /cm·K kadar yüksektir, bu da silikondan 3 kat daha fazladır.ve etkili bir şekilde ısı dağıtabilir ve yüksek güç yoğunluğu cihazlarının üretimi için uygundur.

  • - Hayır.Yüksek parçalanma elektrik alanı kuvveti:Silikon karbidinin parçalanma elektrik alanı kuvveti 2,8 MV/cm'dir, bu da silikondan 10 kat daha fazladır.Yüksek voltajlara dayanabilmesi ve yüksek voltajlı cihazlar için uygun olması.



  • - Hayır.Yüksek elektron doygunluk sürükleme hızı:Silikon karbürün elektron doygunluk sürükleme hızları 2,0×10^7 cm/s'ye kadar,Yüksek frekanslı uygulamalarda mükemmel hale getirir ve RF ve mikrodalga cihazları için uygundur.



  • Mükemmel kimyasal kararlılık:Silikon karbid, çoğu asit, baz ve çözücüye karşı güçlü korozyon direnci gösterir ve sert ortamlarda istikrarlı bir performans koruyabilir.



  • Büyük boyut ve yüksek tekdüzelik: 12 inçlik silikon karbit altyapısı daha büyük bir yüzey alanına ve daha yüksek kristal kalitesi tekdüzeliğe sahiptir.cihaz üretiminin verimliliğini ve verimliliğini artırabilecek ve üretim maliyetlerini azaltabilecek.



  • - Hayır.Düşük kusur yoğunluğu:Gelişmiş kristal büyümesi ve işleme teknolojileri sayesinde,Yüksek performanslı cihazların üretim gereksinimlerini karşılamak için 12 inçlik silikon karbid substratların kusur yoğunluğu önemli ölçüde azalmıştır..








12 inçlik Sic wafer.Parametreler





Çapraz 300.0 mm+0 mm/-0,5 mm
Yüzey yönelimi 4°<11-20>±0,5°'ya doğru
Birincil düz uzunluk Çentik
İkincil düz uzunluk Hiçbiri
Çentik Yönlendirme <1-100>±1°
Çentik açısı 90°+5/-1°
Not Derinliği 1 mm+0,25 mm/-0 mm
Ortogonal yanlış yönlendirme ±5.0°
Yüzey Dönüşümü C yüzü: Optik cila, Si yüzü: CMP
Wafer Kenarı Çakmak
Yüzey Kabalığı ((10μm × 10μm) Si yüzü:Ra≤0,2 nm C yüzü:Ra≤0,5 nm
Kalınlığı 500.0μm±25.0μm
LTV ((10mmx10mm) ≤3μm
TTV ≤ 10μm
BÖK ≤ 25μm
Warp. ≤ 40μm
Yüzey parametreleri
Çipler/İndentler Hiçbirine izin verilmez ≥0.5mm Genişliği ve Derinliği
Çizikler2 ((Si yüzü CS8520) ≤5 ve Toplu Uzunluk ≤1 Wafer Diametresi
TUA2 ((2mm*2mm) ≥95%
Çatlaklar İzin verilmiyor
Lekeler İzin verilmiyor
Kenar dışlama 3 mm








12 inçlik Sic wafer.a)Uygulamalar- Hayır.

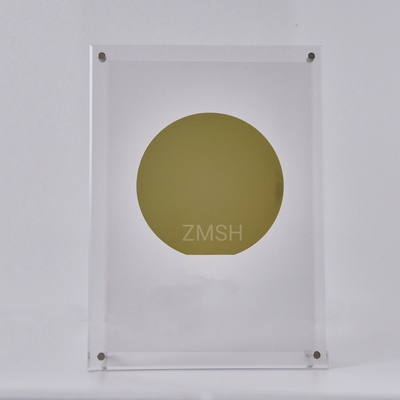

- Hayır.12 inç Sic Wafer Silikon Karbid 4H-N Tip Üretim Sınıfı Sahte Sınıf Büyük Boyut 2




  • Güç elektronik cihazı:12 inçlik silikon karbid substratları, MOSFET'ler (metal oksit yarı iletken alan etkisi tranzistörleri) gibi yüksek voltajlı, yüksek güçlü elektrikli elektronik cihazların üretiminde yaygın olarak kullanılır.IGBT'ler (izole kapı bipolar transistörler) ve Schottky diyotlarıBu cihazların yeni enerji araçlarında, endüstriyel motorlarda ve yenilenebilir enerji sistemlerinde önemli uygulamalar vardır.



  • Radyo frekansı ve mikrodalga cihazları:Silikon karbidinin yüksek elektron doygunluk akış hızı ve mükemmel termal özellikleri, RF ve mikrodalga cihazlarının üretimi için ideal bir malzeme haline getirir.5G iletişiminde yaygın olarak kullanılan, radar ve uydu iletişimleri.

  • - Hayır.Yeni enerji taşıtları:Yeni enerji taşıtlarında, motor denetleyicileri gibi kilit bileşenleri üretmek için 12 inçlik silikon karbit altyapılar kullanılır.Aracın enerji verimliliğini ve dayanıklılığını artırmak için araç içi şarj cihazları ve DC-DC dönüştürücüler.



  • - Hayır.Endüstriyel ekipman:Endüstriyel sektörde, silikon karbid substratları güç modülleri üretmek için kullanılır.endüstriyel otomasyon ve akıllı üretim ihtiyaçlarını karşılamak için yüksek güç yoğunluğuna ve güvenilirliğine sahip invertörler ve invertörler.



  • - Hayır.Yenilenebilir enerji:Güneş invertörlerinde ve rüzgar enerjisi sistemlerinde, silikon karbit cihazları enerji dönüşüm verimliliğini önemli ölçüde artırabilir, sistem kayıplarını azaltabilir,ve yenilenebilir enerji teknolojisinin geliştirilmesini teşvik.



  • Havacılık ve Savunma:SIC substratlarının yüksek sıcaklık, yüksek frekans ve yüksek güç özellikleri, onları radar sistemleri,İletişim ekipmanları ve güç yönetimi sistemleri.



  • - Hayır.Tüketici elektroniği:Tüketici elektroniği sektöründe,Silikon karbid substratları, yüksek performanslı elektronik ürünlere olan tüketici talebini karşılamak için verimli ve kompakt güç adaptörleri ve hızlı şarj cihazları üretmek için kullanılır.

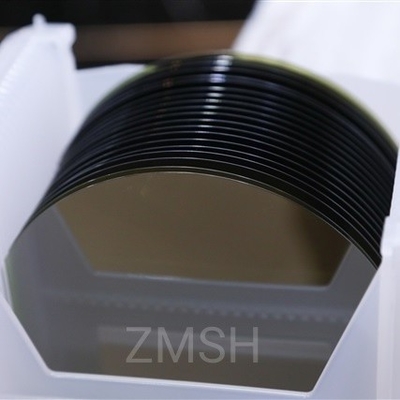

12 inçlik Sic wafer.gösterme





12 "silikon karbid substratı geniş bant boşluğu özellikleri, yüksek ısı iletkenliği,Yüksek parçalanma elektrik alanı kuvveti ve yüksek elektron doygunluk sürükleme hızı ve diğer mükemmel özellikler.

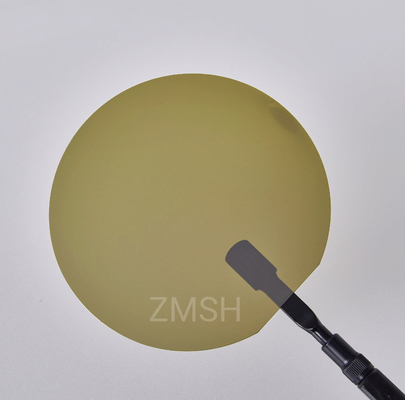

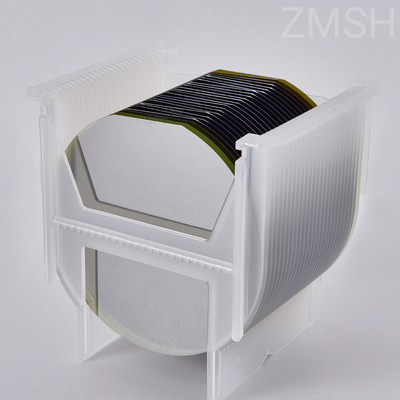

12 inç Sic Wafer Silikon Karbid 4H-N Tip Üretim Sınıfı Sahte Sınıf Büyük Boyut 312 inç Sic Wafer Silikon Karbid 4H-N Tip Üretim Sınıfı Sahte Sınıf Büyük Boyut 4








Sık Sorulan Sorular





1S:SiC substratı nedir?



A: SiC substratı, geniş bant boşluğu, yüksek ısı iletkenliği ve yüksek parçalanma voltajı özelliklerine sahip silikon karbür (SiC) tek kristal malzemesinden yapılmış bir substrattır.ve yüksek performanslı yarı iletken cihazların üretiminde yaygın olarak kullanılır.





2S: 12 inçlik bir waferde kaç çip var?



A: Kaba bir tahmin olarak, yaklaşık 12 inç çaplı 300 mm'lik bir wafer tipik olarak dövenin büyüklüğüne ve aralarındaki boşluğa bağlı olarak yaklaşık 300-400 çip üretebilir.
