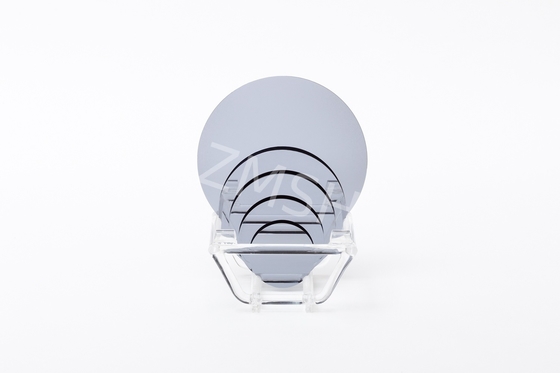

Ürün Detayları
Menşe yeri: Çin
Marka adı: ZMSH
Sertifika: rohs
Model numarası: SIC 3C-N
Ödeme ve Nakliye Şartları
Fiyat: by case
Ödeme koşulları: T/T
Yetenek temini: 1000PC/Ay
politip: |
3C-N |
Mohs Sertliği: |
≈9.2 |
yoğunluk: |
2.36 g/cm3 |
Direnç: |
≤0.1 Ω.cm |
Yüzey Yönü: |
Eksende: 〈111 maz ± 0.5 ° |
Kabartma: |
Lehçe RA≤1 nm |

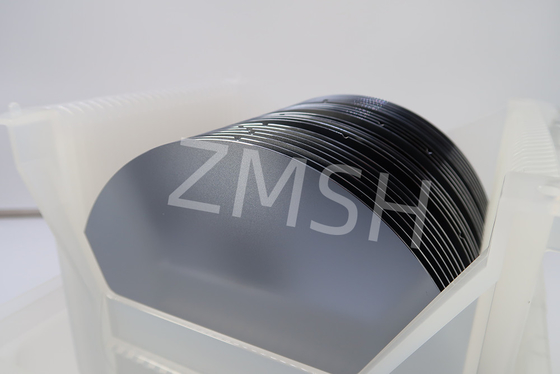

Paketleme: |
Çoklu waser kaset veya tek gofret kabı |
Uygulama: |
UV LED ve lazer diyot |
politip: |
3C-N |
Mohs Sertliği: |
≈9.2 |
yoğunluk: |
2.36 g/cm3 |
Direnç: |
≤0.1 Ω.cm |
Yüzey Yönü: |
Eksende: 〈111 maz ± 0.5 ° |
Kabartma: |
Lehçe RA≤1 nm |
Paketleme: |
Çoklu waser kaset veya tek gofret kabı |
Uygulama: |
UV LED ve lazer diyot |

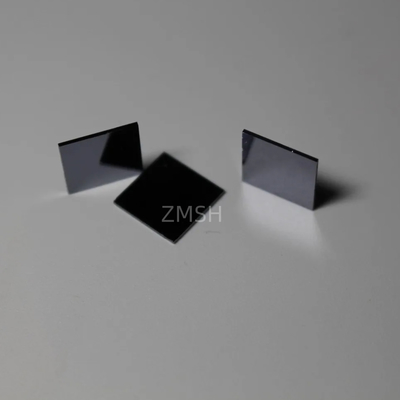

Tip 3C-N silikon karbid (SiC) substratı, kübik kristal yapısına sahip bir yarı iletken malzemedir, burada "3C" kübik kristal sistemini temsil eder."N-tip" ise, azot (N) atomlarının dahil edilmesiyle oluşturulan N-tip yarı iletken anlamına gelir.Bu substrat malzemesi, özellikle yüksek sıcaklık, yüksek basınç ve yüksek frekans performansı zorunlu olan uygulamalarda yarı iletken endüstrisinde önemli bir rol oynar.

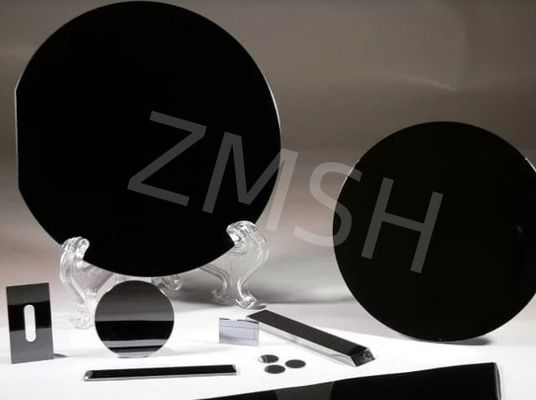

Silikon karbid (SiC) substratı, esas olarak mikrodalga elektroniği, güç elektroniği ve diğer alanlarda kullanılan son zamanlarda geliştirilen geniş bant boşluk yarı iletkeninin çekirdek malzemesidir.Geniş bant aralığı yarı iletken endüstri zincirinin ön ucudur ve temel ve anahtar malzemedir.Silikon karbid substratlarının çeşitli kristal yapıları vardır, en yaygınları altıgen α-SiC (örneğin 4H-SiC, 6H-SiC) ve kübik β-SiC (yani 3C-SiC) dir.
1Yüksek elektron hareketliliği:3C-SiC, yüksek hızlı elektronik sinyalleri işlemede avantaj sağlayan nispeten yüksek bir elektron hareketliliğine sahiptir.Bu, silikon gibi geleneksel yarı iletken malzemelerden çok daha yüksek..
2Küçük bant boşluğu:4H-SiC ve 6H-SiC gibi diğer kristal silikon karbid türleriyle karşılaştırıldığında, 3C-SiC'nin daha küçük bir bant boşluğu vardır (yaklaşık 2.36 eV).Bu özellik, 3C-SiC cihazının daha küçük bir FN tünelleme akımına ve oksit tabakası hazırlamasında daha yüksek güvenilirliğe sahip olmasını sağlar, cihaz ürününün verimliliğini artırmaya yardımcı olur.
3Yüksek ısı iletkenliği:Silikon karbid malzemeleri genellikle yüksek ısı iletkenliğine sahiptir ve 3C-SiC de bir istisna değildir.ısı birikimini azaltmak ve soğutma sistemlerine bağımlılığı azaltmak, böylece cihazın verimliliğini ve güvenilirliğini önemli ölçüde arttırır.
4Yüksek parçalanma elektrik alanı:3C-SiC'nin bozulma elektrik alanı gücü de nispeten yüksektir ve bozulmadan yüksek voltajlara dayanabilir.Bu özellik, yüksek gerilimli güç elektroniklerinde potansiyel uygulama değerine sahiptir.
6 Inç çaplı Silikon Karbid (SiC) Substrate Özellikleri
- Evet.Sınıf |
精选级 (()Z 级) Sıfır MPD Üretimi Sınıf (Z) Sınıf) |
工业级 (İşletme sınıfı)P级) Standart Üretim Sınıf (P) Sınıf) |
测试级 (()D级) Sahte sınıf (D Sınıf) |
||
Çaprağı | 145.5 mm~150.0 mm | ||||
厚度 Kalınlığı | 350 μm ± 25 μm | ||||
晶片方向 Wafer yönelimi |
- O.ffEksen: 4H/6H-P için 2.0°-4.0° doğrultusunda [1120] ± 0.5°, 3C-N için eksen: ¥111 ¥± 0.5° |
||||
微管密度 ※ Mikropip yoğunluğu | 0 cm-2 | ||||
电 阻 率 ※ Direnci | p tipi 4H/6H-P | ≤0,1 Ω ̊cm | ≤0,3 Ω ̊cm | ||
n-tip 3C-N | ≤0,8 mΩ ̊cm | ≤1 m Ω ̊cm | |||
主定位边方向 Temel düz yönlendirme | 4H/6H-P |
- {1010} ± 5,0° |
|||
3C-N |
- {110} ± 5.0° |
||||
主定位边长度 Birincil Düz Uzunluk | 32.5 mm ± 2,0 mm | ||||
次定位边长度 İkincil Düz Uzunluk | 18.0 mm ± 2,0 mm | ||||
次定位边方向 İkincil Düz yönelim | Silikon yüzü yukarı: Prime düzünden 90° CW ± 5.0° | ||||
边缘去除 Kenarlık dışlama | 3 mm | 6 mm | |||
局部厚度变化/总厚度变化/??曲度/??曲度 LTV/TTV/Bow /Warp | ≤2,5 μm/≤5 μm/≤15 μm/≤30 μm | ≤10 μm/≤15 μm/≤25 μm/≤40 μm | |||
表面粗度 ※ Kabalık | Polonya Ra≤1 nm | ||||
CMP Ra≤0,2 nm | Ra≤0,5 nm | ||||
边缘裂纹 (强光灯观测) Yüksek Yoğunluklu Işıkla Kenar Çatlakları | Hiçbiri | Toplam uzunluk ≤ 10 mm, tek uzunluk ≤ 2 mm | |||
六方空洞 ((强光灯测) ※ Yüksek Yoğunluklu Işıkla Hex Plates | Toplu alan ≤ 0,05% | Toplu alan ≤0.1% | |||
多型 ((强光灯观测) ※ Yüksek Yoğunluklu Işıkla Çok Tipli Alanlar | Hiçbiri | Toplu alan ≤3% | |||
Gözlem Paketi ((日光灯观测) Görsel Karbon İçişleri | Toplu alan ≤ 0,05% | Toplu alan ≤3% | |||
# Silikon Yüzey Çizikleri Yüksek Yoğunluklu Işıkla | Hiçbiri | Toplam uzunluk ≤1 × wafer çapı | |||
崩边 ((强光灯观测) Yüksek yoğunluklu ışıkla Edge Chips | Hiçbiri izin verilmez ≥0,2 mm genişlik ve derinlik | Her biri ≤1 mm | |||
Yüz kirletici madde (强光灯观测) Yüksek yoğunlukta silikon yüzey kirliliği | Hiçbiri | ||||
包装 Paketleme | Birden fazla waferli kaset veya tek waferli konteyner |
Notlar:
※ Kusur sınırları, kenar dışlama alanı hariç tüm wafer yüzeyine uygulanır. # Çizikler sadece Si yüzünde kontrol edilmelidir.
1Güç elektronikleri:
· SiC MOSFET'ler:Tipi 3C-N silikon karbid substratları, yüksek voltajda, yüksek akımda iyi performans gösteren SiC MOSFET'leri (silikon nitrit metal oksit alan etkisi tranzistörleri) üretmek için kullanılabilir.Hızlı geçiş uygulamalarıGeleneksel silikon MOSFET'lerle karşılaştırıldığında, SiC MOSFET'lerin daha düşük açık ve kapalı kayıpları ve anahtarlama kayıpları vardır ve daha yüksek sıcaklıklarda ve voltajlarda istikrarlı bir şekilde çalışabilirler.
· SiC diyotları:3C-SiC substratları, HVDC güç kaynaklarında anahtarlama hızını ve genel sistem dönüşüm verimliliğini büyük ölçüde artırabilen SiC diyotları üretmek için de kullanılabilir.Değiştiriciler ve diğer sistemler.
2RF ve İletişim Aygıtları:
· SiC HEMT:RF güç amplifikatörlerinde, SiC HEMT'leri (yüksek elektron hareketliliği transistörleri) üretmek için 3C-N tip silikon karbid substratları kullanılabilir.SiC HEMT son derece yüksek frekanslarda istikrarlı bir şekilde çalışabilir ve 5G iletişim ve uydu iletişim gibi yüksek hızlı veri iletimi senaryoları için uygundur.Aynı zamanda, düşük kayıp özellikleri enerji tüketimini azaltmaya ve ağ performansını iyileştirmeye yardımcı olur.
3Otomotiv Elektronik:
· Elektrikli araçlar ve özerk sürüş:Elektrikli araçların ve özerk sürüş teknolojisinin gelişmesiyle birlikte, yüksek güç yoğunluğuna, mükemmel termal yönetim yeteneklerine ve uzun ömürlü elektroniklere artan bir talep var.Yüksek sıcaklıkta istikrarlı olması nedeniyle, yüksek termal iletkenlik ve radyasyona direnç, 3C-N SIC substratı, elektrikli araç güç dönüşüm sistemlerinde, pil yönetim sistemlerinde (BMS),Gemi şarj cihazları ve invertörleri, ve özerk sürüş sistemleri için algılayıcı sensörler.
4Optoelektronik cihazlar:
· UV LED ve lazer diyotları:UV LED'lerde ve lazer diyotlarında, 3C-SiC substratı daha iyi ışık çıkışı verimliliği ve termal iletkenliği sağlar, böylece cihazın optik performansını ve güvenilirliğini optimize eder.Bu 3C-SiC'yi sterilizasyon gibi alanlarda potansiyel olarak kullanışlı kılıyor., hava arıtma, tıbbi tespit ve lazer teknolojisi.
1S: Güç elektronikleri alanında SIC substrat tipi 3C-N'in avantajları nelerdir?
A: Güç elektronikleri alanında, silikon karbid substrat tipi 3C-N düşük direnç ve yüksek elektron hareketliliğine sahiptir.Güç kaybını önemli ölçüde azaltabilen ve cihazın anahtarlama hızını ve verimliliğini artırabilen.
2. S: 3C-SiC ile diğer kristalin silikon karbür arasındaki fark nedir?
A: 3C-SiC, 4H ve 6H kristallerine kıyasla daha yüksek elektron hareketliliğine sahip kübik bir ızgara yapısına sahip tek silikon karbid kristal biçimidir.Ama kristal istikrarı nispeten zayıf ve kusur yoğunluğu daha yüksektir..
Etiket: #Sic, #Silikon karbür, #Silikon karbür plaka 3C-N tipi, #3C kristal tipi, #Sic N tipi iletkenlik, #Sic tip 4H/6H-P,3C-N
