2 inç 4 inç 6 inç Sic silikon karbid substratı 6H Yüksek P-doplu tür kapalı eksen: 4.0° doğru Prime Grade Dummy Grade
Silikon karbid (SiC), benzersiz fiziksel ve kimyasal özelliklere sahip silikon (Si) ve karbon (C) 'dan oluşan bileşik bir yarı iletken malzemedir.6H-SiC, altıgen yapısı ve bant boşluğu genişliği 3 olan bir silikon karbür politipidir..02 eV, özel elektrik ve termal özelliklere sahiptir. 6H-P tip silikon karbid substratı, özellikle P tip iletkenliğine sahip 6H-SiC substratı, 4,0°'luk bir eksen dışı açıya sahiptir.cihazın elektrik performansını ve termal istikrarını optimize etmeye yardımcı olan.
Özellikleri:
Geniş bant boşluğu:6H-SiC'nin 3,02 eV'lik bir bant boşluğu genişliği vardır, bu da silikonun (Si) 1,1 eV'inden önemli ölçüde daha geniştir.Bu özellik, 6H-SiC'yi düşük akım sızdırma oranıyla yüksek sıcaklık ortamlarında son derece kararlı kılar.Yüksek sıcaklıklı güç elektronikleri için uygundur.
2Yüksek ısı iletkenliği:6H-SiC'nin yüksek termal iletkenliği, yüksek güç uygulamalarında daha iyi ısı dağılımına, ısı birikmesini azaltmaya ve cihazın çalışma verimliliğini ve güvenilirliğini artırmaya yardımcı olur.
3Yüksek parçalanma elektrik alanı:6H-SiC yüksek bir parçalanma elektrik alanı kuvvetine sahiptir ve yüksek voltajlara parçalanmadan dayanabilir, bu da yüksek voltajlı güç elektroniği alanında uygulama için uygundur.
4P tipi elektrik iletkenliği:P-tip Sic substratının spesifik elektrik özellikleri vardır, elektronları deliklere göre daha yüksek hareketliliğe sahiptir ve daha düşük gerilim düşüşü elde edebilir,cihazın davranışını kontrol etmeye yardımcı olan.
5Eksen dışı açı optimizasyonu:Eksen dışındaki tasarım, cihazın elektrik performansını ve termal istikrarını optimize etmeye ve cihazın genel performansını iyileştirmeye yardımcı olur.
Teknik parametreler:
6 Inç çaplı Silikon Karbid (SiC) Substrate Özellikleri
| - Evet.Sınıf |
精选级 (()Z 级)
Sıfır MPD Üretimi
Sınıf (Z) Sınıf)
|
工业级 (İşletme sınıfı)P级)
Standart Üretim
Sınıf (P) Sınıf)
|
测试级 (()D级)
Sahte sınıf (D Sınıf)
|
| Çaprağı |
145.5 mm~150.0 mm |
| 厚度 Kalınlığı |
350 μm ± 25 μm |
| 晶片方向 Wafer yönelimi |
-
O.ffEksen: 4H/6H-P için 2.0°-4.0° doğrultusunda [1120] ± 0.5°, 3C-N için eksen: ¥111 ¥± 0.5°
|
| 微管密度 ※ Mikropip yoğunluğu |
0 cm-2 |
| 电 阻 率 ※ Direnci |
p tipi 4H/6H-P |
≤0,1 Ω ̊cm |
≤0,3 Ω ̊cm |
| n-tip 3C-N |
≤0,8 mΩ ̊cm |
≤1 m Ω ̊cm |
| 主定位边方向 Temel düz yönlendirme |
4H/6H-P |
-
{1010} ± 5,0°
|
| 3C-N |
-
{110} ± 5.0°
|
| 主定位边长度 Birincil Düz Uzunluk |
32.5 mm ± 2,0 mm |
| 次定位边长度 İkincil Düz Uzunluk |
18.0 mm ± 2,0 mm |
| 次定位边方向 İkincil Düz yönelim |
Silikon yüzü yukarı: Prime düzünden 90° CW ± 5.0° |
| 边缘去除 Kenarlık dışlama |
3 mm |
6 mm |
| 局部厚度变化/总厚度变化/??曲度/??曲度 LTV/TTV/Bow /Warp |
≤2,5 μm/≤5 μm/≤15 μm/≤30 μm |
≤10 μm/≤15 μm/≤25 μm/≤40 μm |
| 表面粗度 ※ Kabalık |
Polonya Ra≤1 nm |
| CMP Ra≤0,2 nm |
Ra≤0,5 nm |
| 边缘裂纹 (强光灯观测) Yüksek Yoğunluklu Işıkla Kenar Çatlakları |
Hiçbiri |
Toplam uzunluk ≤ 10 mm, tek uzunluk ≤ 2 mm |
| 六方空洞 ((强光灯测) ※ Yüksek Yoğunluklu Işıkla Hex Plates |
Toplu alan ≤ 0,05% |
Toplu alan ≤0.1% |
| 多型 ((强光灯观测) ※ Yüksek Yoğunluklu Işıkla Çok Tipli Alanlar |
Hiçbiri |
Toplu alan ≤3% |
| Gözlem Paketi ((日光灯观测) Görsel Karbon İçişleri |
Toplu alan ≤ 0,05% |
Toplu alan ≤3% |
| # Silikon Yüzey Çizikleri Yüksek Yoğunluklu Işıkla |
Hiçbiri |
Toplam uzunluk ≤1 × wafer çapı |
| 崩边 ((强光灯观测) Yüksek yoğunluklu ışıkla Edge Chips |
Hiçbiri izin verilmez ≥0,2 mm genişlik ve derinlik |
Her biri ≤1 mm |
| Yüz kirletici madde (强光灯观测) Yüksek yoğunlukta silikon yüzey kirliliği |
Hiçbiri |
| 包装 Paketleme |
Birden fazla waferli kaset veya tek waferli konteyner |
Notlar:
※ Kusur sınırları, kenar dışlama alanı hariç tüm wafer yüzeyine uygulanır. # Çizikler sadece Si yüzünde kontrol edilmelidir.
Uygulamalar:
1Güç cihazı:
3C-N silikon karbid substratı, yüksek akımlı metal oksit yarı iletken alan etkisi tranzistörlerinde (MOSFET'ler) ve diğer güç cihazlarında yaygın olarak kullanılır.mükemmel iletkenliği ve yüksek sıcaklığa dayanıklılığı nedeniyle, yüksek voltajlı ve yüksek frekanslı güç elektronik ekipmanlarının çekirdek malzemesi haline getirir.
2Yüksek frekanslı iletişim ekipmanları:
RF ve mikrodalga iletişim alanında,3C-N silikon karbid substratı, yüksek frekans özellikleri ve düşük kayıp özellikleri nedeniyle yüksek performanslı RF cihazları üretmek için kullanılır.
3Optoelektronik ekipman:
Yüksek ısı iletkenliği ve optik özellikleri nedeniyle, 3C-N tipi SIC substratları optoelektronik LED'lerde ve diğer optoelektronik cihazlarda kullanılabilir.
4Yeni enerji araçları:
Yeni enerji taşıtları yüksek verimlilik ve düşük kayıplı güç cihazlarına artan bir talebe sahiptir ve 3C-N silikon karbid substratları bu alanda geniş uygulama umutlarına sahiptir.

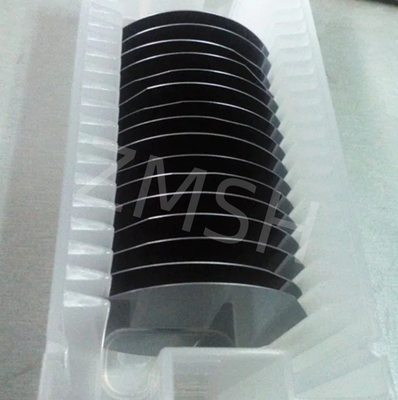

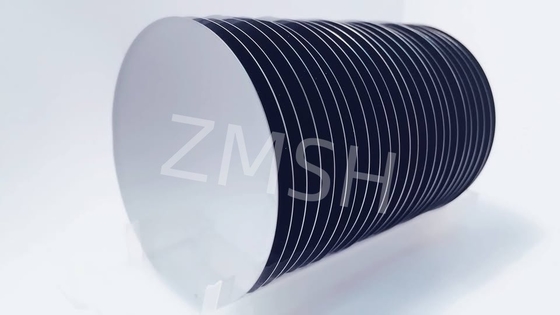

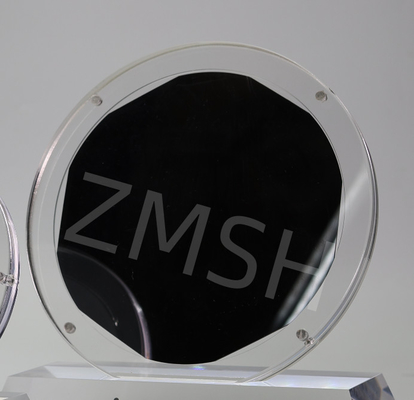

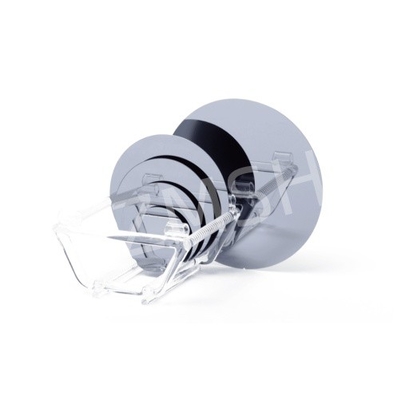

Örnek göstergesi:
