Silikon Karbid Wafer Sic 6H-P Tip Off Axis 2.0° Yürütme Derecesi Araştırma Derecesi

Ürün Detayları

Menşe yeri: Çin

Marka adı: ZMSH

Sertifika: rohs

Model numarası: SIC 6H-P

Ödeme ve Nakliye Şartları

Fiyat: by case

Ödeme koşulları: T/T

Yetenek temini: 1000PC/Ay

En İyi Fiyatı Alın
Vurgulamak:

Eksen dışı silikon karbit levha

,

Araştırma Derecesi Silikon karbür levha

,

Üretim sınıfı silikon karbür levha

politip:
6H-P
yoğunluk:
3.0 g/cm3
Direnç:
≤0.1 Ω.cm
Yüzey Yönü:
Eksen kapalı: [110] ± 0.5 ° 'ye doğru 2.0 °
Kabartma:
Lehçe RA≤1 nm
Kenar Hariç Tutma:
3 mm
Paketleme:
Çoklu waser kaset veya tek gofret kabı
Uygulama:
Mikrodalga amplifikatör, anten
politip:
6H-P
yoğunluk:
3.0 g/cm3
Direnç:
≤0.1 Ω.cm
Yüzey Yönü:
Eksen kapalı: [110] ± 0.5 ° 'ye doğru 2.0 °
Kabartma:
Lehçe RA≤1 nm
Kenar Hariç Tutma:
3 mm
Paketleme:
Çoklu waser kaset veya tek gofret kabı
Uygulama:
Mikrodalga amplifikatör, anten
Silikon Karbid Wafer Sic 6H-P Tip Off Axis 2.0° Yürütme Derecesi Araştırma Derecesi

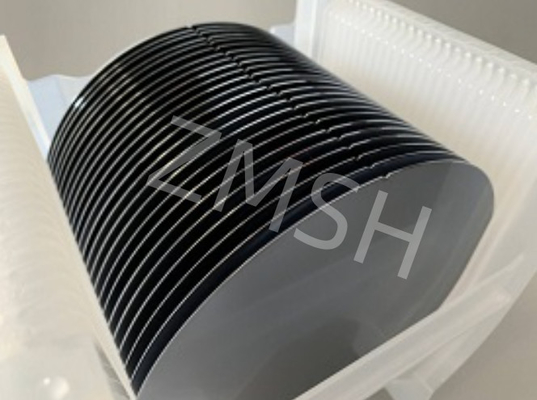

Ürün Tanımı:Silikon Karbid Wafer Sic 6H-P Tip Off Axis 2.0° Yürütme Derecesi Araştırma Derecesi 0



Silikon karbid levha Sic 6H-P tipi Açık eksen: 2.0° Üretim Derecesi Araştırma Derecesi'ne doğru






Tip 6H-P Sic, belirli kristal yapısı ve doping türü olan gelişmiş yarı iletken malzeme hazırlama işleminden yapılır.,Altıgenli bir kristal sistemine ait olan; "P tipi", altyapının, deliklerin ana taşıyıcı tipi haline gelmesi için dopalandığını gösterir.0° belirli uygulama senaryolarının ihtiyaçlarını karşılamak için belirli bir yönde kristalin performansını optimize etmeye yardımcı olur.

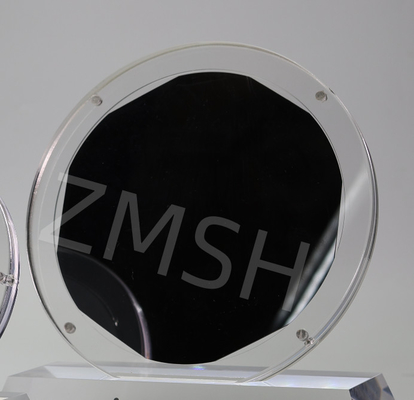

Silikon Karbid Wafer Sic 6H-P Tip Off Axis 2.0° Yürütme Derecesi Araştırma Derecesi 1

Özellikleri:



1. Yüksek doping konsantrasyonu:6H-P tipi Sic, cihazın elektrik iletkenliğini ve anahtarlama hızını iyileştirmeye yardımcı olan özel bir doping süreci ile yüksek bir delik taşıyıcı dağılım konsantrasyonu elde eder.





2. Düşük direnç:Yüksek doping konsantrasyonu nedeniyle, alt katman düşük direnç gösterir, bu da cihazın çalışma sırasında enerji kaybını azaltmaya yardımcı olur.





3. İyi termal kararlılık:Sic malzemesinin kendisi çok yüksek bir erime noktasına sahiptir, bu nedenle 6H-P substratı yüksek sıcaklık ortamında istikrarlı bir performans koruyabilir.





4. Mükemmel mekanik özellikler:Sic malzemesi yüksek sertliğe, aşınmaya dayanıklılığa ve diğer özelliklere sahiptir, bu da 6H-P substratının üretim sürecinde daha fazla mekanik strese dayanabilmesini sağlar.





5Eksen dışı açı optimizasyonu:Eksen dışı açının tasarımı 2,0 °'dur, böylece altyapının performansı belirli bir yönde optimize edilir ve bu da cihazın genel performansını iyileştirmeye yardımcı olur.








Teknik parametreler:



2 Inç çapı SilikonKarbid (SiC) substratı Özellikleri



- Evet. Sınıf

工业级

Üretim derecesi

(P derecesi)

Araştırma sınıfı.

Araştırma Derecesi

(R Sınıf)

试片级

Sahte sınıf

(D Sınıf)

Çaprağı 50.8mm±0.38mm
厚度 Kalınlığı 350 μm±25 μm
晶片方向 Wafer yönelimi Eksen dışı: 2.0°-4.0° doğru [11]20] 4H/6H-P için ± 0,5°, 3C-N için eksen üzerinde:
微管密度 Mikropip yoğunluğu 0 cm-2
电阻率 ※Resiflik 4H/6H-P ≤0,1 Ω.cm
3C-N ≤0,8 mΩ•cm
主定位边方向 Temel düz yönlendirme 4H/6H-P {10-10} ±5.0°
3C-N {1-10} ±5.0°
主定位边长度 Birincil Düz Uzunluk 15.9 mm ±1.7 mm
次定位边长度 İkincil Düz Uzunluk 8.0 mm ±1.7 mm
次定位边方向 İkincil Düz yönelim Silikon yüzü yukarı: Prime düzünden 90° CW ±5.0°
边缘去除 Kenarlık dışlama 3 mm 3 mm
总厚度变化/??曲度/??曲度 TTV/Bow /Warp ≤2,5 μm/≤5 μm/≤15 μm/≤30 μm
表面粗度※ kabalık Polonya Ra≤1 nm
CMP Ra≤0,2 nm
边缘裂纹 (强光灯观测) Yüksek Yoğunluklu Işıkla Kenar Çatlakları Hiçbiri 1 izin verilir, ≤1 mm
六方空洞 ((强光灯观测) ※ Yüksek Yoğunluklu Işıkla Hex Plates Toplu alan ≤1 % Toplam alan ≤3 %
多型 ((强光灯观测) ※ Yüksek Yoğunluklu Işıkla Çok Tipli Alanlar Hiçbiri Toplu alan ≤2 % Toplu alan ≤5%

Si 面划痕 ((强光灯观测) #

Silikon yüzeyi yüksek yoğunluklu ışıkla kavrulur.

3 çizik 1 x wafer

Diametre toplam uzunluk

1 x wafer için 5 çizik

Diametre toplam uzunluk

8 çizik 1 × wafer çapı toplam uzunluğuna
崩边 ((强光灯观测) Edge Chips High By Intensity Light light (Yüksek Yoğunlukta Çipler) Hiçbiri Her biri ≤0,5 mm Her biri ≤1 mm

Yüz kirletici madde.

Silikon Yüzey Kirliliği Yüksek Yoğunlukla

Hiçbiri
包装 Paketleme Birden fazla waferli kaset veya tek waferli konteyner



Notlar:

※Defekt sınırları, kenar dışlama alanı hariç tüm wafer yüzeyi için geçerlidir. # Çizikler sadece Si yüzünde kontrol edilmelidir.








Uygulamalar:

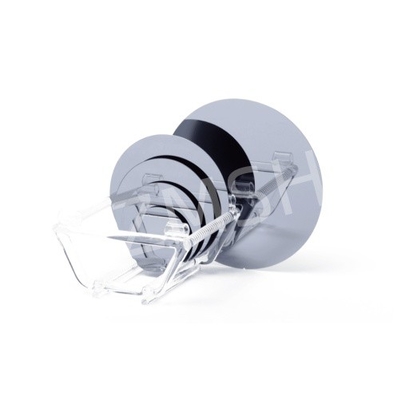

Silikon Karbid Wafer Sic 6H-P Tip Off Axis 2.0° Yürütme Derecesi Araştırma Derecesi 2



  • Güç cihazları:Tip 3C-N SiC substratları, özellikle orta voltaj alanında (1200 V'den aşağı) voltaj kontrollü silikon karbid MOSFET cihazlarında yaygın olarak kullanılır.



  • Yüksek frekanslı iletişim ekipmanları:Mükemmel yüksek frekans performansı nedeniyle, 3C-N SiC tipi, yüksek frekanslı iletişim ekipmanlarının çekirdek malzemesi olarak kullanılır.



  • Güç elektronikleri:Tip 3C-N SiC substratları, özellikle yüksek performans ve yüksek güvenilirliğe sahip güç dönüştürme ekipmanlarında güç elektroniği alanında uygundur.



  • Havacılık ve Askeri:Yüksek dayanıklılığı ve yüksek sıcaklığa dayanıklılığı ile 3C-N SiC tipi havacılık ve askeri ekipmanlarda kullanılır.

- Hayır.

  • Tıbbi ekipman:Korozyona dayanıklılığı ve yüksek hassasiyeti, tıbbi cihazlarda da potansiyel bir uygulama sağlar.

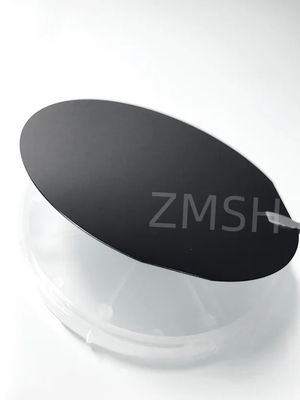

Örnek gösterimi:



Silikon Karbid Wafer Sic 6H-P Tip Off Axis 2.0° Yürütme Derecesi Araştırma Derecesi 3Silikon Karbid Wafer Sic 6H-P Tip Off Axis 2.0° Yürütme Derecesi Araştırma Derecesi 4





Sıkça sorulan sorular:



1. S: Sic 6H-P 2.0°'ya eşittir?



A: Sic 6H-P eksen dışı 2.0°, 6H kristal yapısına sahip bir P tipi silikon karbid malzemesini ifade eder ve kesme yönü kristal iğneden 2.0° sapmaktadır.Bu tasarım silikon karbid malzemelerinin özel özelliklerini optimize etmek için tasarlanmıştırYüksek performanslı yarı iletken cihazların üretim ihtiyaçlarını karşılamak için taşıyıcı hareketliliğini artırmak ve kusur yoğunluğunu azaltmak gibi.





2. S: P-tip ve N-tip silikon levhalar arasındaki fark nedir?



    A: P tipi silikon levhalar ile N tipi silikon levhalar arasındaki temel fark, doping elemanlarının farklı olmasıdır, P tipi bor ve N tipi fosfor,Sonuç olarak, elektrik iletkenlikleri ve fiziksel özellikleri farklı..







Etiket: #Sic wafer, #silikon karbid substratı, #Sic 6H-P tipi, #Off ekseni: 2.0° doğru, #Mohs Sertliği 9.2
