Ürün Detayları
Menşe yeri: Çin
Marka adı: ZMSH
Sertifika: rohs
Model numarası: SIC 6H-P
Ödeme ve Nakliye Şartları
Fiyat: by case
Ödeme koşulları: T/T
Yetenek temini: 1000PC/Ay
politip: |
6H-P |
Mohs Sertliği: |
≈9.2 |
yoğunluk: |
3.0 g/cm3 |
Direnç: |
≤0.1 Ω.cm |
Yüzey Yönü: |
Eksen 0 ° |
Kabartma: |
Lehçe RA≤1 nm |
Paketleme: |
Çoklu waser kaset veya tek gofret kabı |
Uygulama: |
Mikrodalga amplifikatör, anten |
politip: |
6H-P |
Mohs Sertliği: |
≈9.2 |
yoğunluk: |
3.0 g/cm3 |
Direnç: |
≤0.1 Ω.cm |
Yüzey Yönü: |
Eksen 0 ° |
Kabartma: |
Lehçe RA≤1 nm |
Paketleme: |
Çoklu waser kaset veya tek gofret kabı |
Uygulama: |
Mikrodalga amplifikatör, anten |

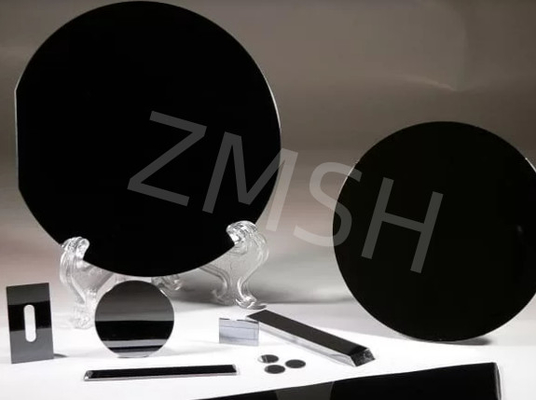

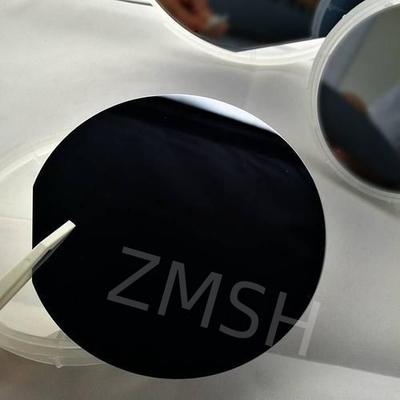

6H-P tip silikon karbid substratı, özel bir işlemle yetiştirilen bir yarı iletken malzemedir. Kristal yapısı 6H türüdür, bu da hücrelerinin altıgen simetriye sahip olduğunu gösterir.ve her hücre altı silikon atomundan ve altı karbon atomundan oluşan bir yığma dizisi içerirP tipi, substratın, iletkenliğinin deliklere hakim olması için dopman edildiğini gösterir.0°'luk bir eksen, substratın kristal yöneliminin belirli bir yönde 0° olduğu gerçeğine atıfta bulunur (örneğin kristalin C-ekseli), ki bu genellikle kristalin büyümesi ve işlenmesiyle ilgilidir.
4 Inç çapı SilikonKarbid (SiC) substratı Özellikleri
| - Evet.Sınıf |
精选级 (()Z级) Sıfır MPD Üretimi Sınıf (Z) Sınıf) |
工业级 (İşletme sınıfı)P级) Standart Üretim Sınıf (P) Sınıf) |
测试级 (()D级) Sahte sınıf (D Sınıf) |
||
| Çaprağı | 99.5 mm~100,0 mm | ||||
| 厚度 Kalınlığı | 350 μm ± 25 μm | ||||
| 晶片方向 Wafer yönelimi | Eksen dışı: 2.0°-4.0° doğru [11]24H/6H için 0] ± 0,5° |
||||
| 微管密度 ※ Mikropip yoğunluğu | 0 cm-2 | ||||
| 电 阻 率 ※ Direnci | p tipi 4H/6H-P | ≤0,1 Ω ̊cm | ≤0,3 Ω ̊cm | ||
| n-tip 3C-N | ≤0,8 mΩ ̊cm | ≤1 m Ω ̊cm | |||
| 主定位边方向 Temel düz yönlendirme | 4H/6H-P |
- {1010} ± 5,0° |
|||
| 3C-N |
- {110} ± 5.0° |
||||
| 主定位边长度 Birincil Düz Uzunluk | 32.5 mm ± 2,0 mm | ||||
| 次定位边长度 İkincil Düz Uzunluk | 18.0 mm ± 2,0 mm | ||||
| 次定位边方向 İkincil Düz yönelim | Silikon yüzü yukarı: Prime düzünden 90° CW ± 5.0° | ||||
| 边缘去除 Kenarlık dışlama | 3 mm | 6 mm | |||
| 局部厚度变化/总厚度变化/??曲度/??曲度 LTV/TTV/Bow /Warp | ≤2,5 μm/≤5 μm/≤15 μm/≤30 μm | ≤10 μm/≤15 μm/≤25 μm/≤40 μm | |||
| 表面粗度 ※ Kabalık | Polonya Ra≤1 nm | ||||
| CMP Ra≤0,2 nm | Ra≤0,5 nm | ||||
| 边缘裂纹 (强光灯观测) Yüksek Yoğunluklu Işıkla Kenar Çatlakları | Hiçbiri | Toplam uzunluk ≤ 10 mm, tek uzunluk ≤ 2 mm | |||
| 六方空洞 ((强光灯测) ※ Yüksek Yoğunluklu Işıkla Hex Plates | Toplu alan ≤ 0,05% | Toplu alan ≤0.1% | |||
| 多型 ((强光灯观测) ※ Yüksek Yoğunluklu Işıkla Çok Tipli Alanlar | Hiçbiri | Toplu alan ≤3% | |||
| Gözlem Paketi ((日光灯观测) Görsel Karbon İçişleri | Toplu alan ≤ 0,05% | Toplu alan ≤3% | |||
| # Silikon Yüzey Çizikleri Yüksek Yoğunluklu Işıkla | Hiçbiri | Toplam uzunluk ≤1 × wafer çapı | |||
| 崩边 ((强光灯观测) Yüksek yoğunluklu ışıkla Edge Chips | Hiçbiri izin verilmez ≥0,2 mm genişlik ve derinlik | Her biri ≤1 mm | |||
| Yüz kirletici madde (强光灯观测) Yüksek yoğunlukta silikon yüzey kirliliği | Hiçbiri | ||||

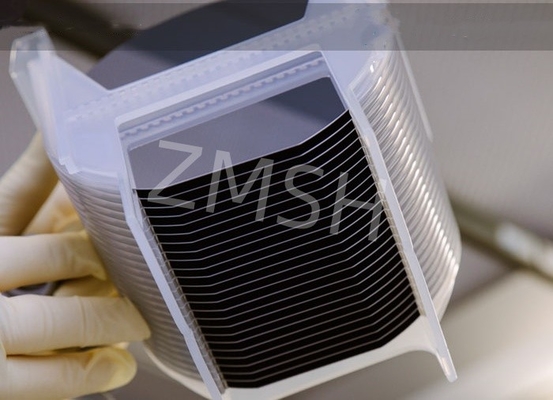

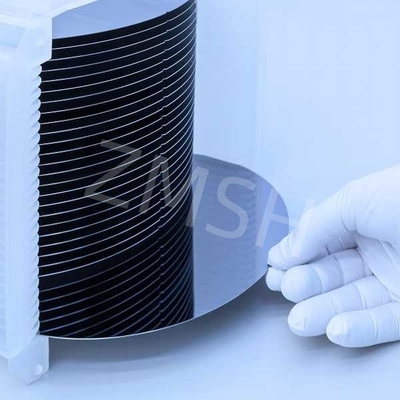

| 包装 Paketleme | Birden fazla waferli kaset veya tek waferli konteyner | ||||
Notlar:
※Defekt sınırları, kenar dışlama alanı hariç tüm wafer yüzeyi için geçerlidir. # Çizikler sadece Si yüzünde kontrol edilmelidir.
- Hayır.
1. S: Tip 4H ile karşılaştırıldığında, tip 6H-P SIC altüstü 0° ekseni arasındaki performans farklılıkları nelerdir?
A: 6H tip silikon karbürü, 4H tipine kıyasla, kristal yapısı farklıdır, bu da elektrik özellikleri, termal özellikler ve mekanik dayanıklılık farklılıklarına yol açabilir.6H-P tipi 0° ekseninin genel olarak daha istikrarlı elektrik özellikleri ve daha yüksek ısı iletkenliği vardırÖzel yüksek sıcaklıklı, yüksek frekanslı uygulamalara uygundur.
2S: 4H ve 6H SiC arasındaki fark nedir?
Cevap: 4H ve 6H silikon karbürü arasındaki temel fark kristal yapılarında, 4H bir tetragonal altıgen karışık kristaldir ve 6H saf bir altıgen kristaldir.
Etiket: #Sic wafer, #silikon karbid substratı, #Sic 6H-P tipi, #ekside 0°, #Mohs Sertliği 9.2
