Ürün Detayları
Menşe yeri: Çin
Marka adı: ZMSH
Sertifika: rohs
Model numarası: SIC 4H-P
Ödeme ve Nakliye Şartları
Fiyat: by case
Ödeme koşulları: T/T
Yetenek temini: 1000PC/Ay
politip: |
4H-P |
yoğunluk: |
3.23 g/cm3 |
Direnç: |
≤0.1 Ω.cm |
Mohs Sertliği: |
≈9.2 |
Yüzey Yönü: |
Eksen kapalı: [1120] ± 0.5 ° 'ye doğru 2.0 ° -4.0 ° |
Kabartma: |
Lehçe RA≤1 nm |
Paketleme: |
Çoklu waser kaset veya tek gofret kabı |
Uygulama: |
Elektrikli Arabalar, Akıllı Izgaralar |
politip: |
4H-P |
yoğunluk: |
3.23 g/cm3 |
Direnç: |
≤0.1 Ω.cm |
Mohs Sertliği: |
≈9.2 |
Yüzey Yönü: |
Eksen kapalı: [1120] ± 0.5 ° 'ye doğru 2.0 ° -4.0 ° |
Kabartma: |
Lehçe RA≤1 nm |
Paketleme: |
Çoklu waser kaset veya tek gofret kabı |
Uygulama: |
Elektrikli Arabalar, Akıllı Izgaralar |

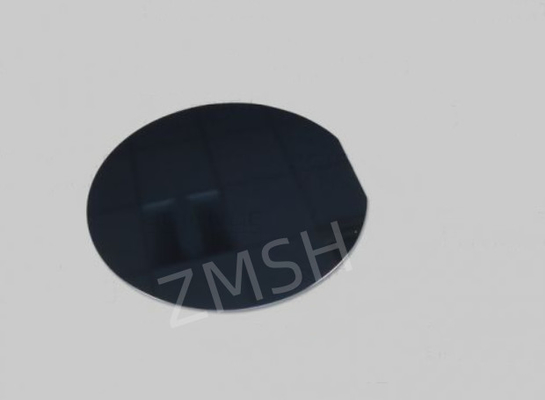

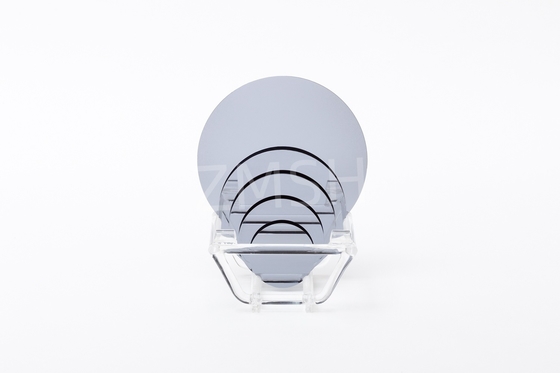

4H-P silikon karbid (SiC) substratı, eşsiz altıgen ızgara yapısına sahip yüksek performanslı bir yarı iletken malzemedir. "4H" maddenin kristal yapısını gösterir,"P-tip" ise alüminyum gibi doping elementleri tarafından elde edilen P-tip iletkenliği ifade eder.4.0° eksenden uzak tasarım, yüksek sıcaklık, yüksek frekans ve yüksek güç elektroniklerinde önemli avantajlar sağlayarak elektrik ve termal performansını daha da optimize eder.
6 Inç çaplı Silikon Karbid (SiC) Substrate Özellikleri
- Evet.Sınıf |
精选级 (()Z 级) Sıfır MPD Üretimi Sınıf (Z) Sınıf) |
工业级 (İşletme sınıfı)P级) Standart Üretim Sınıf (P) Sınıf) |
测试级 (()D级) Sahte sınıf (D Sınıf) |
||
Çaprağı | 145.5 mm~150.0 mm | ||||
厚度 Kalınlığı | 350 μm ± 25 μm | ||||
晶片方向 Wafer yönelimi |
- O.ffEksen: 4H/6H-P için 2.0°-4.0° doğrultusunda [1120] ± 0.5°, 3C-N için eksen: ¥111 ¥± 0.5° |
||||
微管密度 ※ Mikropip yoğunluğu | 0 cm-2 | ||||
电 阻 率 ※ Direnci | p tipi 4H/6H-P | ≤0,1 Ω ̊cm | ≤0,3 Ω ̊cm | ||
n-tip 3C-N | ≤0,8 mΩ ̊cm | ≤1 m Ω ̊cm | |||
主定位边方向 Temel düz yönlendirme | 4H/6H-P |
- {1010} ± 5,0° |
|||
3C-N |
- {110} ± 5.0° |
||||
主定位边长度 Birincil Düz Uzunluk | 32.5 mm ± 2,0 mm | ||||
次定位边长度 İkincil Düz Uzunluk | 18.0 mm ± 2,0 mm | ||||
次定位边方向 İkincil Düz yönelim | Silikon yüzü yukarı: Prime düzünden 90° CW ± 5.0° | ||||
边缘去除 Kenarlık dışlama | 3 mm | 6 mm | |||
局部厚度变化/总厚度变化/??曲度/??曲度 LTV/TTV/Bow /Warp | ≤2,5 μm/≤5 μm/≤15 μm/≤30 μm | ≤10 μm/≤15 μm/≤25 μm/≤40 μm | |||
表面粗度 ※ Kabalık | Polonya Ra≤1 nm | ||||
CMP Ra≤0,2 nm | Ra≤0,5 nm | ||||
边缘裂纹 (强光灯观测) Yüksek Yoğunluklu Işıkla Kenar Çatlakları | Hiçbiri | Toplam uzunluk ≤ 10 mm, tek uzunluk ≤ 2 mm | |||
六方空洞 ((强光灯测) ※ Yüksek Yoğunluklu Işıkla Hex Plates | Toplu alan ≤ 0,05% | Toplu alan ≤0.1% | |||
多型 ((强光灯观测) ※ Yüksek Yoğunluklu Işıkla Çok Tipli Alanlar | Hiçbiri | Toplu alan ≤3% | |||
Gözlem Paketi ((日光灯观测) Görsel Karbon İçişleri | Toplu alan ≤ 0,05% | Toplu alan ≤3% | |||
# Silikon Yüzey Çizikleri Yüksek Yoğunluklu Işıkla | Hiçbiri | Toplam uzunluk ≤1 × wafer çapı | |||
崩边 ((强光灯观测) Yüksek yoğunluklu ışıkla Edge Chips | Hiçbiri izin verilmez ≥0,2 mm genişlik ve derinlik | Her biri ≤1 mm | |||
Yüz kirletici madde (强光灯观测) Yüksek yoğunlukta silikon yüzey kirliliği | Hiçbiri | ||||

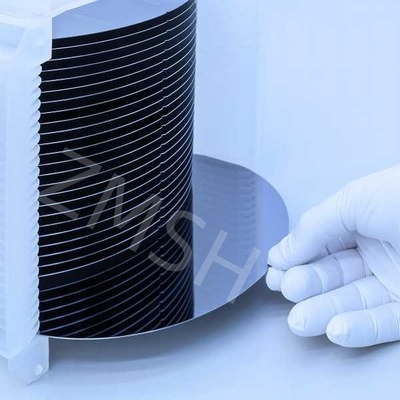

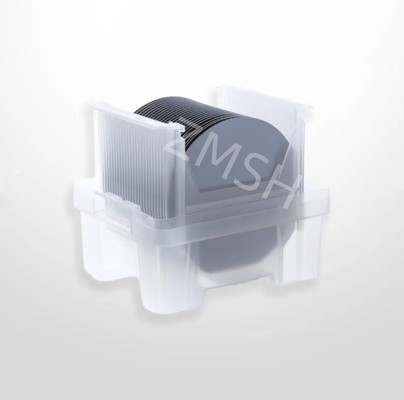

包装 Paketleme | Birden fazla waferli kaset veya tek waferli konteyner |
Notlar:
※ Kusur sınırları, kenar dışlama alanı hariç tüm wafer yüzeyine uygulanır. # Çizikler sadece Si yüzünde kontrol edilmelidir.
- Hayır.
1S: 4,0° eksenin silikon karbid substratının performansına etkisi nedir?
A: Eksen dışı kesim, taşıyıcı hareketliliğini arttırmak ve yüzey topografisini optimize etmek gibi SIC substratının elektrik ve mekanik özelliklerini iyileştirmeye yardımcı olur.Bu sayede cihazın performansını ve güvenilirliğini artırır..
2. S: 4,0°'ya kadar 4H-P aks dışı silikon karbid substratı ile standart akssal substrat arasındaki fark nedir?
A: 4,0° eksen dışı bir substrat, daha yüksek taşıyıcı hareketliliği ve daha iyi yüzey topografisi gibi daha iyi elektrik ve mekanik özelliklere sahip olabilir.Ancak spesifik farklılıkların uygulama senaryosu ve cihaz tasarımı ile belirlenmesi gerekir..
