Ürün Detayları
Menşe yeri: Çin
Marka adı: ZMSH
Sertifika: rohs
Model numarası: SIC 4H-P
Ödeme ve Nakliye Şartları
Fiyat: by case
Ödeme koşulları: T/T
Yetenek temini: 1000PC/Ay
politip: |
4H-P |
yoğunluk: |
3.23 g/cm3 |
Direnç: |
≤0.1 Ω.cm |
Mohs Sertliği: |
≈9.2 |
Yüzey Yönü: |
Eksen kapalı: [1120] ± 0.5 ° 'ye doğru 2.0 ° -4.0 ° |
Kabartma: |
Lehçe RA≤1 nm |
Paketleme: |
Çoklu waser kaset veya tek gofret kabı |
Uygulama: |
LED çip, uydu iletişimi |
politip: |
4H-P |
yoğunluk: |
3.23 g/cm3 |
Direnç: |
≤0.1 Ω.cm |
Mohs Sertliği: |
≈9.2 |
Yüzey Yönü: |
Eksen kapalı: [1120] ± 0.5 ° 'ye doğru 2.0 ° -4.0 ° |
Kabartma: |
Lehçe RA≤1 nm |
Paketleme: |
Çoklu waser kaset veya tek gofret kabı |
Uygulama: |
LED çip, uydu iletişimi |

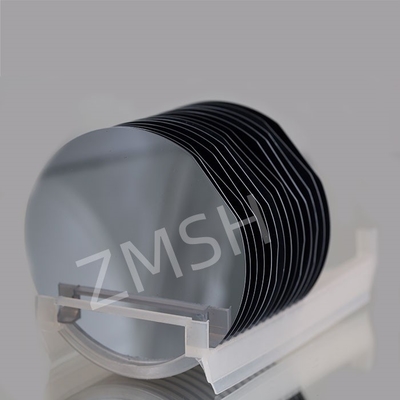

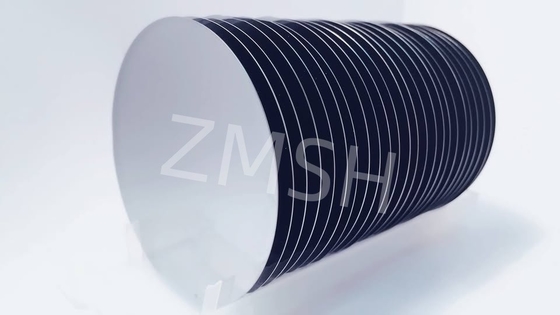

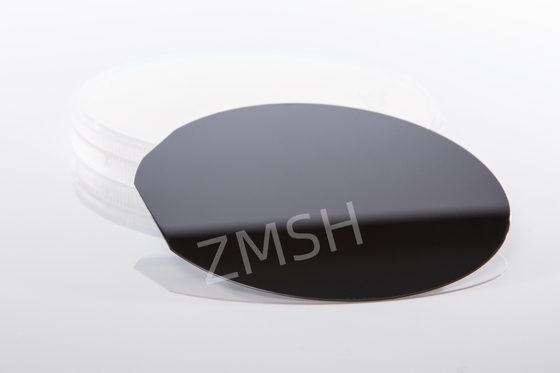

Silikon karbid substratı 4H-P tipi, 4H kristal yapısı olan P tipi (pozitif tip) silikon karbid malzemesini ifade eder.Altıgenli bir ızgara yapısına sahip ve silikon karbidinin çeşitli kristal biçimleri arasında daha yaygın olan, ve mükemmel fiziksel ve kimyasal özellikleri nedeniyle yarı iletken cihaz üretiminde yaygın olarak kullanılır.Bu, kristal spindle'e göre altyapının kesim yönünün sapma açısını ifade eder., malzemenin elektrik ve mekanik özelliklerine belli bir etkisi vardır.
2 Inç çapı SilikonKarbid (SiC) substratı Özellikleri
|
- Evet. Sınıf |
工业级 Üretim derecesi (P derecesi) |
Araştırma sınıfı. Araştırma Derecesi (R Sınıf) |
试片级 Sahte sınıf (D Sınıf) |
||
| Çaprağı | 50.8mm±0.38mm | ||||
| 厚度 Kalınlığı | 350 μm±25 μm | ||||
| 晶片方向 Wafer yönelimi | Eksen dışı: 2.0°-4.0° doğru [11]20] 4H/6H-P için ± 0,5°, 3C-N için eksen üzerinde: | ||||
| 微管密度 Mikropip yoğunluğu | 0 cm-2 | ||||
| 电阻率 ※Resiflik | 4H/6H-P | ≤0,1 Ω.cm | |||
| 3C-N | ≤0,8 mΩ•cm | ||||
| 主定位边方向 Temel düz yönlendirme | 4H/6H-P | {10-10} ±5.0° | |||
| 3C-N | {1-10} ±5.0° | ||||
| 主定位边长度 Birincil Düz Uzunluk | 15.9 mm ±1.7 mm | ||||
| 次定位边长度 İkincil Düz Uzunluk | 8.0 mm ±1.7 mm | ||||
| 次定位边方向 İkincil Düz yönelim | Silikon yüzü yukarı: Prime düzünden 90° CW ±5.0° | ||||
| 边缘去除 Kenarlık dışlama | 3 mm | 3 mm | |||
| 总厚度变化/??曲度/??曲度 TTV/Bow /Warp | ≤2,5 μm/≤5 μm/≤15 μm/≤30 μm | ||||
| 表面粗度※ kabalık | Polonya Ra≤1 nm | ||||
| CMP Ra≤0,2 nm | |||||
| 边缘裂纹 (强光灯观测) Yüksek Yoğunluklu Işıkla Kenar Çatlakları | Hiçbiri | 1 izin verilir, ≤1 mm | |||
| 六方空洞 ((强光灯观测) ※ Yüksek Yoğunluklu Işıkla Hex Plates | Toplu alan ≤1 % | Toplam alan ≤3 % | |||
| 多型 ((强光灯观测) ※ Yüksek Yoğunluklu Işıkla Çok Tipli Alanlar | Hiçbiri | Toplu alan ≤2 % | Toplu alan ≤5% | ||
|
Si 面划痕 ((强光灯观测) # Silikon yüzeyi yüksek yoğunluklu ışıkla kavrulur. |
3 çizik 1 x wafer Diametre toplam uzunluk |
1 x wafer için 5 çizik Diametre toplam uzunluk |
8 çizik 1 × wafer çapı toplam uzunluğuna | ||
| 崩边 ((强光灯观测) Edge Chips High By Intensity Light light (Yüksek Yoğunlukta Çipler) | Hiçbiri | Her biri ≤0,5 mm | Her biri ≤1 mm | ||
|
Yüz kirletici madde. Silikon Yüzey Kirliliği Yüksek Yoğunlukla |
Hiçbiri | ||||
| 包装 Paketleme | Birden fazla waferli kaset veya tek waferli konteyner | ||||
Notlar:
※Defekt sınırları, kenar dışlama alanı hariç tüm wafer yüzeyi için geçerlidir. # Çizikler sadece Si yüzünde kontrol edilmelidir.
- Hayır.
1. S:Silikon karbid substratının performansı üzerinde 2.0° eksinin etkisi nedir?
A:Aksız kesim, taşıyıcı hareketliliğini artırmak ve yüzey topografisini optimize etmek gibi SIC substratının bazı elektrik ve mekanik özelliklerini iyileştirebilir.Sonraki cihazların üretimini ve performansını iyileştirmeyi sağlayan.
2S: Doğru silikon karbid substratını nasıl seçebilirim?
A: ZMSH, spesifik uygulama senaryosuna dayanarak, substrat saflığı, kusur yoğunluğu gibi faktörleri dikkate alarak müşteri gereksinimlerini karşılayan ürünleri seçebilir.Kristal bütünlüğü ve doping konsantrasyonu.
Etiket: #Sic wafer, #silikon karbid substratı, #H-P tipi, #Off ekseni: 2.0°-4.0°taş, #Sic 4H-P tipi
